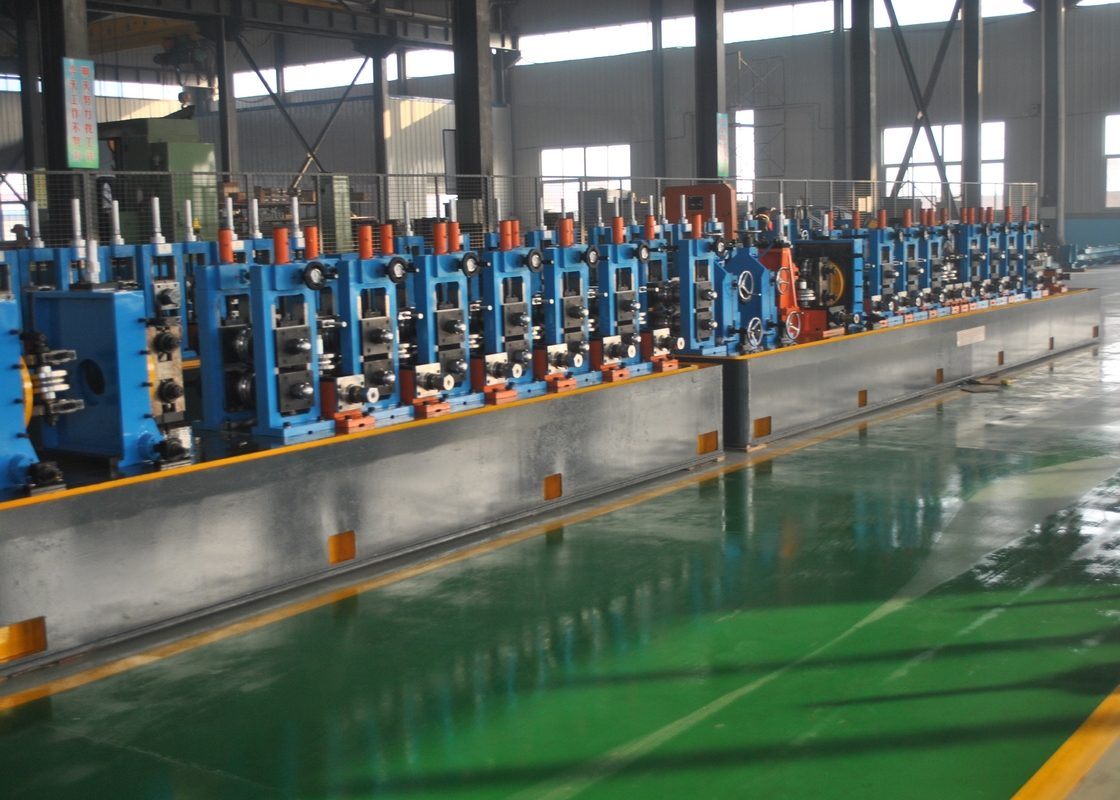

طاحونة أنابيب عالية التردد لحامية 4 ملم في سمك HG114

تم تصميم HG114 High-Frequency Welded Pipe Mill Line لإنتاج أنابيب لحامية قطرها 50 ‰ 101.6 ملم و 1.0 ‰ 4.0mm في سمك الجدار وكذلك الأنابيب المربعة والمستقيمة والأنابيب المشوهة من الحجم المقابلاعتمادا على تصميم مرور لفة، يمكن لخط الإنتاج تصنيع أنابيب الصلب المطاطية مع معالجة جودة جيدة وتجميع دقة عالية.

Ⅰ.وفقًا لمبادئ التوجيه للتصميم لتحسين طبيعة التشغيل والبيئة وخصائص السلامة والإنتاج ، وتقليل تكلفة الدوار لضمان كفاءة عالية ،خط إنتاج HG114 يتبنى النمط الثقب نصف قطره مزدوجة من التصميم.

Ⅱ.المعلمات والمواصفات الرئيسية

1.المواد المواصفات:

يتماشى مع معيار YB189-64

المواد: الفولاذ منخفض الكربون والفولاذ منخفض السبائك للبناء

• الخصائص الميكانيكية: σ_ب≤520Mpa،σ_s≤340MPa
• عرض الشريط: 160 ∼ 320 ملم
• سمك الشريط:1.0 ¥4.0 ملم
• القطر الداخلي للملفات:φ480 φ510mm

القطر الخارجي للملفات:φ1000 φ1600mm

وزن الملف: ≤5T

2. ((1) قطر الأنابيب المستديرة:φ50 φ101.6mm

(2) سمك جدار الأنابيب:1.0 ¥4.0 ملم

(3) طول قطع ثابت: 46 متر

(4) دقة قطع الأنابيب: 0 ≈ 3 ملم

3سرعة التشكيل: 2060m/min

4إمدادات الكهرباء والماء والهواء

5ورشة العمل: 8 أمتار في العرض، 100 متر في الطول، على الأقل 5 أمتار في الارتفاع من سقف السكك الحديدية إلى الأرض.

Ⅲ.معالجة الإنتاج:

تحميل الملف →القطع واللحام →الكميل →التشكيل ، لحام HF ، التجريف ، التبريد ، التحديد الحجم ، التصويب →STD المنشار القطع البارد →النقل →التعبئة →التخزين

Ⅳ.تكوين المعدات ومواصفات كل جزء:

1.الهيدروليكية ذات القضيب الواحدالملفوف:

الـمنالملفوفهي بنية من التوسع المزدوج والقوالب المرتفعة. ويتكون من جزأين رئيسيين: الجسم الرئيسي والقاعدة الثابتة.تم تجهيز الجسم الرئيسي بنظام هوائي لتلبية احتياجات التوسع، وتقلص وفرامل من mandrels.

• آلة الرأس المستقيمة وآلة تسوية القضيب

3.sالسمع واللحام:

أوتوماتيكي آلة القطع واللحاميستخدم لقطع النهايات غير المنتظمة للشرائط ومن ثم ربط الشرائط عن طريق اللحام.

4.Sجهاز تجميع الهيدروليك

تتضمن هذه الوحدة أساساً جهاز المواد الصحافة والحمل، وحدة تجميع التجميع، وحدة المواد الحمل، ووحدة التحكم الكهربائية.

ويتضمن الرئيسية الإطار، المحرك الكهربائي، وحدة الفرامل، وتحويل موجهة الدوران محور الطاقة من خفض السرعة، والضغط والحمل رول، نظام الهواء الضغط من رول دليل، وحدة السرعة المفتشة؛يمكن أن توفر قطعة الفولاذ إلى جهاز التخزين والمرات المتوسطة انها سوف تنقل معلومات سرعة تحمل لنظام التحكم الكهربائي، عندما نطلب وقف حمل المواد إلى هذه الوحدة، فإنه سوف تتوقف لفة إلى المحرك الكهربائي والضغط على& تحمل مادة لفة من قبل الكسر،ويمكن أيضا ضبط السرعة لحمل المحرك الكهربائي ووحدة تحمل سرعة المواد.

تجميع إطار التجميع: يتضمن المحرك الكهربائي ، الإطار ، حلقة الداخلية ، حلقة الداخلية والضغط.يمكن استخدامه لتخزين مواد الصلب شريط من الوحدة الصحافة والحمل ويمكن استخراجها من مركز إرسال مادة لفة.

جهاز إرسال المواد: تشمل الإطار، ودورات توجيه الاتجاه، ودورة توجيه من مكان مرتفع أو منخفض.يمكن أن تحمل قطعة الفولاذ إلى تشكيل النظام وإرسال معلومات السرعة تحمل المواد إلى جهاز التحكم الكهربائي.

Tالمعلمات التقنية:

نمط العمل: تغيير الدائرة

الميزة: مواد تخزين أكثر، لا ضربة لتجريد سطح الفولاذ.

سمك لفائف الفولاذ:1.0-4.0 ملم

العرض:160-320mm

سرعة المادة الحاملة: Vmax=180m/min

ضغط الزيت الهيدروليكي:7Mpa

قوة المحرك الكهربائي المباشر للصحافة والحمل:22KW

المحرك الكهربائي لإطار الكاميرات: 37 كيلوواط

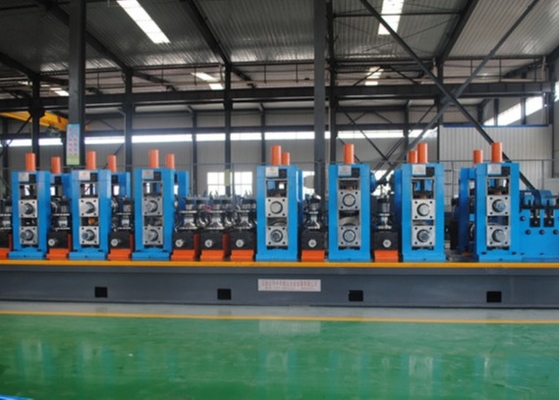

5. طاحونة التشكيل والحجم

صناعة الصناعة تتبنى مبدأ تشكيل نوع الدوار والحامد التحفيزي عالي التردد.يتم تغذية الشريط في آلة تشكيل من قبل جهاز التغذية في الطاحونة ودورة واصطدام الدوار تشكيل الشريط في الشكل المطلوببسبب الجلد والتأثير المرتبط به، يتم تركيز التيار عالي التردد على مفصل اللحام الذي يتم تسخينه بسرعة ويصل إلى درجة حرارة اللحام.يتم لحام خيط الأنابيب تحت ضغط أدوات الضغطيمكن الحصول على الأنابيب المطاطية النهائية مع الحجم المطلوب بعد التبريد والحجم والتصويب الأولي.

6آلة الحاميل

(1) المتطلبات الأساسية:

أنبوب OD:max φ101.6mm

سمك: 4 ملم

الحد الأقصى:40M/M

متطلبات المهارات: تسخين جانبي اللحام (حوالي 15 مم في العرض الإجمالي) إلى 900-950 درجة ، ثم تبريد بشكل طبيعي إلى درجة حرارة الغرفة.

(2) تحتوي المعدات على:

كل خط إنتاج أنابيب لحام يحتاج إلى مجموعتين من معدات تجميد خيط الأنابيب ، بما في ذلك كل مجموعة:

(1) مصدر الطاقة المتوسط التردد thyristor التي يتم التحكم بها بواسطة الحاسوب الدقيق ، الطاقة 500kW ، التردد 2500-4000Hz.

(2) جهاز ضبط الموقع الميكانيكي لتثبيت محرك التشغيل والمحول الخارجي.

(3) مجموعة أجهزة الكشف عن درجة الحرارة والسرعة، وعرض، وحدة التحكم في الحلقة المغلقة

(4) نظام تبريد المياه الدائرة المغلقة (اختياري)

(3) متطلبات المنشأة للمستخدمين:

1إمدادات الطاقة: ثلاثي المراحل أربعة الأسلاك 380 فولت + 5 ٪ طاقة 1200KVA متغير متغير متطلبات خط الدخول مع مساحة قطع الكابل ≥ 600mm2

2إمدادات المياه:

ضغط المدخل أكبر من 1.5 كجم وأقل من 2.5 كجم

القدرة على حمل المياه > 50 متر / ساعة

درجة حرارة المياه> 4°C<40°C

جودة المياه: تخفيف درجة الحموضة في المياه المتداولة:6.5-75

(4) احتياجات المساحة:

وضع داخلي: كل مجموعة تغطي مساحة 2 متر × 8 متر لا يوجد غازات تآكل ، لا يوجد غبار انفجار كهربائي موصل ، لا يوجد اهتزازات شديدة

(5) الميزات الرئيسية للدائرة الرئيسية

تحكم الكمبيوتر أو التحكم في الدوائر المتكاملة على نطاق واسع، والدرجات اختيارية.

يقلل تنظيم الطاقة المستمر من تأثير تقلبات شبكة الكهرباء وتغيرات قطر الأنابيب ، ودرجة حرارة التدفئة مستقرة.

مع مجموعة متنوعة من التدابير البرمجية والأجهزة لمكافحة التدخل ، ومجموعة متنوعة من وظائف الكشف عن الأخطاء والحماية ، يمكن للمعدات أن تعمل بشكل مستقر لفترة طويلة.

يعتمد جسر العاكس على اتصال سلسلة التايريستور ، مما يجعل عمل المعدات أكثر استقراراً وموثوقية.

جزء دائرة الخزان يعتمد دائرة مضاعفة الجهد. زيادة فولتاج الخروج يحسن الكفاءة.

لا يلعب محول التخفيف فقط دور مطابقة المعوقة ، بل يحسن أيضًا أداء السلامة عن طريق عزل الجهد الخارجي من الأرض.

7خدمة ما بعد البيع قبل تعديل المعدات وقبولها، سنكون مسؤولين عن استبدال مجاني لجميع المكونات التي يمكن أن تتلف.فترة الضمان لمعدات شركتنا هي سنة واحدةخلال فترة الضمان، نحن مسؤولون عن استبدال مجاني للمكونات المتضررة في ظل التشغيل العادي والاستخدام،ونحن مسؤولون عن استبدال وصيانة المكونات المتضررة تحت التشغيل غير الطبيعيخلال فترة ضمان الجودة، إذا فشلت المعدات،سنرسل شخص ما للمشتري للتعامل مع الفشل التقني في غضون 48 ساعة بعد تلقي الإشعار إذا سمحت ظروف المروربعد انتهاء فترة الضمان، إذا فشلت المعدات، سنظل مسؤولين عن الإصلاحات، ولكن تكلفة قطع الغيار سوف يتحملها المشتري.

7المنشار البارد

8. آلة التشذيب ذات الرأس المسطح

هذا النظام يتبنى PLC للسيطرة على تقسيم الأنابيب التلقائي، ونقل خطوة بخطوة، والتشديد، وإطعام والانسحاب، ودفع وغيرها من الإجراءات.

يحدد نظام إدارة الأنابيب أولاً أنابيبين ويفصلها تلقائيًا إلى فتحات موقع الأنابيب.

بعد الضغط الأوتوماتيكي اليسار، خطوة المحطة المزدوجة مرة أخرى لدخول رأس القطع اليمنى، واليمين تلقائيًا مشابك، تقدم، تسحب، يخفف المشابك، ومن ثم خطوات المحطة المزدوجة.

بعد الدفع التلقائي إلى اليمين، خطوة المحطة المزدوجة مرة أخرى لدخول رأس القطع اليسرى، واليسار تلقائيًا مشابك، تقدم، تسحب، يخفف المشابك، ومن ثم خطوات المحطة المزدوجة،والأنبوب الخروج يدخل التعبئة.

في التشغيل المتواصل التلقائي ، سيتحرك إجراءات تسطيح ، وتثبيت ، وإطعام ، وإسقاط ، وتخفيف المشابك في وقت واحد في نفس الوقت.

قطر أنابيب الصلب المعالجة: 50mm-101.6mm

سمك جدار أنابيب الصلب: 1.0-4.0mm

الحد الأقصى لطول الأنابيب من الرأس المسطح:6m

سرعة الرأس المسطحة: 8-12 قطعة / دقيقة

محرك القطع السطح لجهاز الرأس:15KW ((سمينز،بييد) ، المستوى 6 ، مجموعات 2

قوة الخطوة: 11KW ((سمينز،بايد،بايد) ، 4 مستويات، 1 مجموعة (محرك تردد متغير)

9آلة الاختبار الهيدروستاتيكي

مخطط تقني وتسعير Φ50‬Φ101.6ملم مطبعة هيدروليكية ذات أربع محطات

1نظرة عامة

يتم ترتيب المعدات في الجزء النهائي من خط إنتاج أنابيب الفولاذ المستقيمة ، وتستخدم لاختبار ضغط المياه من أنابيب الفولاذ الملحومة بالخيط المستقيم.المستوى الفني يلبي متطلبات معيار ASTM للاختبار الهيدروستاتيكي لأنبوب الصلب.

2المعلمات التقنية:

نطاق قطر أنبوب الصلب المختبر: Φ50 Φ101.6mm

طول أنابيب الصلب للاختبار: 4 ∼ 6 متر

مادة أنابيب الصلب في الاختبار: الصلب منخفض الكربون ومتوسط الكربون

ضغط الاختبار الأقصى للأنابيب الفولاذية: 5MPa (50bars)

وقت الضغط الاحتياطي (يمكن تعيينه): 2 ¢ 5 ثواني

عدد الجذور لكل اختبار (أربع محطات): 4 جذور

شكل الختم: الختم الشعاعي

وسط اختبار الضغط: المستحلب/المياه

طريقة ملء الماء بضغط منخفض: الماء المملوء مسبقًا

طريقة الضغط: ضغط الأسطوانة الضغط

الطاقة المثبتة للمعدات: ≈90KW

الكفاءة (ضغط الاحتفاظ 5S): الحد الأقصى لمعدل الإنتاج هو 12 قطعة / دقيقة (1/2 "الأنبوب) ، ولكن لا يجب أن يكون ضغط إمدادات الهواء من ضاغط الهواء إلى المعدات أقل من 0.6Mpa.

2سير العمل:

الأنابيب العليا → محاذاة → نقل السلسلة إلى مركز ضغط المياه → مشبك → يمتد رأس اختبار النهاية الثابتة والمتحركة لإغلاق كلا النهايتين من أنابيب الصلب → الماء منخفض الضغط يملأ بالماء، exhausts → closes the water filling valve and exhaust valve → pressurizes → protects Pressure→Relieve pressure→Retract the fixed and mobile end test head→Clamp to loosen→The chain sends out the steel pipe→The water is empty→The material is discharged

3أداء المعدات:

آلة اختبار الضغط المصممة وتطويرها شركتنا لديها ثلاث عمليات: غسل الجدار الداخلي، مركز اختبار الضغط، والجهاز الماء الهواء؛آلة اختبار الضغط هي نظام اختبار ضغط من أربع محطات، أفقي، هيكل مقعدين تجريبية، سلسلة نقل في وخارج.

3.1نظام التنظيف: يحتوي على وظائف الموازنة والإطفاء؛ يتم نقل أدوات الأنبوب من منصة التغذية إلى طاولة الدوار الموازنة بواسطة آلية النقل.ومضخة طرد مركزي منخفضة الضغط تستخرج المياه العذبة الصناعية، والتي ترتبط إلى أربع محطات من خلال أنابيب الصمامات المختلفة لغسل الرأس، وتنظيف الشوائب في أنابيب الصلب قبل البدء في قمع،لمنع الشوائب المتبقية في أنبوب الصلب من تدمير الأختام على المعدات;

3.2مقعد اختبار ثابت ومتحرك من أربع محطات: عندما يتم اختبار أدوات الأنابيب للضغط ، يتم إغلاق أدوات الأنابيب بواسطة جهاز الختم (باستخدام الختم الشعاعي) على مقعد الاختبار ،و صمام ملء المياه منخفض الضغطيتم فتح صمام العادم وصمام التحكم في الضغط العالي الذي يتم التحكم به من قبل المحطة الأربعة. أو قريب لتحقيق وظيفة اختبار الضغط.

3.3رأس اختبار الختم: يعتمد على الختم الشعاعي البولي يوريثان، ويستبدل جهاز الختم المقابلة وفقا لمواصفات مختلفة.

3.4جهاز التثبيت: يتكون من مجموعتين من التثبيت الهوائي؛ التثبيت المركزي التلقائي القائم على الأسطوانة، استبدال الكتلة الوسطية للتكيف مع مواصفات مختلفة من أنابيب الصلب.

3.5ناقل السلسلة: يستخدم لنقل الأنابيب من رف المواد الانتظار بعد غسل إلى مركز الاختبار الضغط،وإرسال أنبوب الصلب بعد اختبار الضغط من وضع العمل. يتم استخدام جهاز سلسلة مدفوعة بواسطة خفيف cycloid لتمرير من خلال السلسلة. يدرك مخلب وضع أنبوب الصلب؛

3.6ملء المياه بضغط منخفض: يتم استخدام مزيج من مضخة الطرد المركزي بضغط منخفض وخزان تخزين المياه بضغط الهواء للتعبئة المسبقة.ويتم ملء أنبوب الاختبار الضغط بسرعة واستنفادها عند العمل;

3.7حقن المياه عالي الضغط: باستخدام مزيج من أسطوانات الدفع وملحقات الأنابيب لتحقيق محرك الدفع ذو أربع محطات.

3.8جهاز تفريغ المياه: استخدم رفع الأسطوانة لتفريغ أدوات الأنبوب بعد اختبار الضغط

10.tطاولة مقعد

الأنابيب المنتهية تمر على طول طاولة التدحرج ويتم نقلها تلقائيًا إلى المقعد. ثم تقوم آلة التعبئة البسيطة بتعبئة الأنابيب على شكل هيكساجون.

آلة التعبئة البسيطة تحتوي على حاوية ومعدات محاذاة تعمل بالهواء.

11. 400KW الحالة الصلبة H.F.Welder

12نظام التحكم الكهربائي

13محطة هيدروليكية

14. الدوار:

المادة:Cr12
