تفاصيل المنتج:
شروط الدفع والشحن:
|

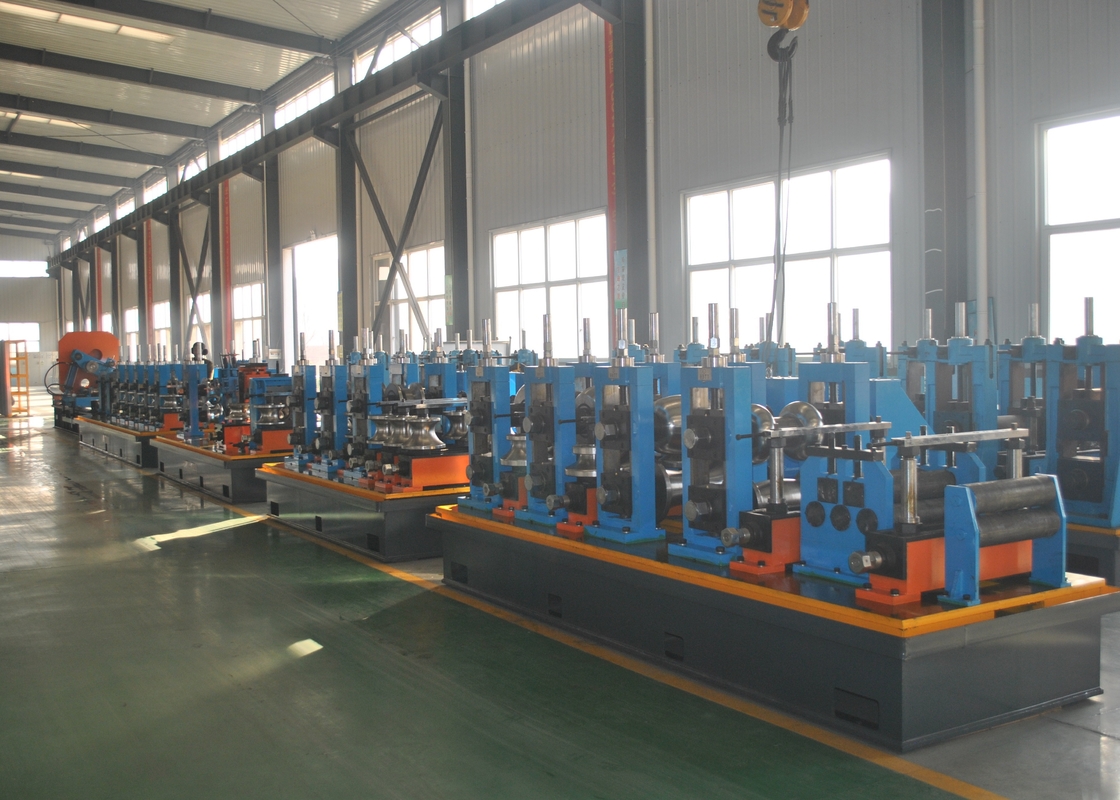

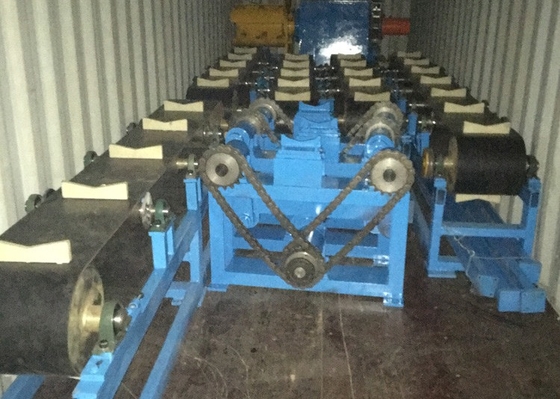

| اسم المنتج: | مطحنة الأنابيب الملحومة عالية التردد HG75 الأنابيب المستطيلة Hf الملحومة أنبوب مطحنة حجم 20x25-50x10 | سمك اللفة: | 1-4 ملم |
|---|---|---|---|
| عرض الملف: | 80-300 ملم | القطر الداخلي: | 508 ملم |
| القطر الخارجي: | 1800 ملم | السرعة: | ماكس 100 م / دقيقة |
| الضمان: | سنة واحدة | المواد: | منخفض الكربون HRC |
| الكلمات الرئيسية: | مطحنة الأنابيب الملحومة عالية التردد | ||
| إبراز: | مطحنة الأنبوب المستطيل HF,مطحنة الأنبوب الملحوم 20x25mm,مطحنة الأنابيب الملحومة عالية التردد 50x100mm |
||
المعلمات والمواصفات الرئيسية:
| تتوافق مع معيار YB189-64 | |
| المواد | الصلب المنخفض الكربون والصلب المنخفض السبائك للبناء |
| الخصائص الميكانيكية | σb≤380Mpa،σs≤275MPa |
| عرض الشريط | 80×300ملم |
| سمك الشريط | 1.0 ¥4.0 ملم |
| هوية الملفات | Φ508mm |
| زائدة من الملفات | φ1800mm |
| وزن الملف | ≤3.5T |
| حجم الأنابيب المربعة | 20×20-75×75ملم |
| حجم الأنابيب المستطيلة | 20X25-50X100ملم |
| سمك الأنابيب | 1.0-4.0ملم |
| الطول النهائي للأنابيب | 6-12 متر |
| دقة طول القطع | ± 2 ملم |
| سرعة التشكيل | 40-100m/min |
| القوة | حجم الطاقة للخط | حوالي 450 كيلوواط |
| مصدر الطاقة | 480 فولت/60 هرتز/3 مراحل | |
| مياه التبريد | التدفق | 20 طن/ساعة 30 طن/ساعة |
| حجم المجموعة | 30 متر3 | |
| الهواء المضغوط | التدفق | 5 م3/دقيقة |
| الضغط | 511 كجم/ سم2 |
| عرض 6 أمتار، طول 70 أمتار، ارتفاع 5 أمتار على الأقل من سقف السكك الحديدية إلى الأرض |
الثالثكل ميكانيكي معايير ومواصفات:
(1) مخروط مزدوج
|
يحتوي المكعب على بنية من المكعبات المتوسعة المفردة والقاعدة الثابتة. يحتوي على جزأين رئيسيين: الجسم الرئيسي والقاعدة الثابتة.تم تجهيز الجسم الرئيسي بنظام يدوي لتلبية احتياجات التوسع، وتقلص وفرملة من mandrels
|
(2) آلة الرأس المستقيمة وآلة تسوية القضيب
|
||||||||||
(3)القطع الآلي والحامض
| محامية القطع هي وحدة مهمة لمعدات خط مصنع الأنابيب، وتستخدم أساسا لقطع رأس الفولاذ شريط غير طبيعي أو محاكمة،ومن ثم ربط آخر محاكمة الصلب شريط مع رأس الشريط التالي لضمان استمرار المعالجة. | ||||||||||||
|
(4)الاكموماتور الأفقي
|
||||||||||||||||
|
(5) آلة التشكيل والحجم
| الجزء الأولجزء تشكيل | |||||||||||||||||||||||||||||
| الشريط الفولاذي يذهب إلى منصة التشكيل ثم في الجزء التشكيل إلى شكل مستدير. | |||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||
| الجزء الثانيدليل خياطة اللحام ومثبت لفة الضغط،مقطعة حبال اللحام | |||||||||||||||||||||||||||||
|
عجلة الضغط هي ضغط حافة الأنابيب التي تم تسخينها إلى درجة حرارة اللحام ، عن طريق ضغط الأدوات التي تعطي ضغطًا معينًا لتحقيق الغرض من اللحام. يستخدم قطاع الحوائط لللحام لقطع غرز الحام و إزالة الحفرة الخارجية. وهو يتكون من قطعتين لاستخدامها بالتناوب. إذا تضررت واحدة ، فإن الأخرى ستأخذ المكان للفضل.يمكن تعديل المكشوفات ولديها وظيفة رفع سريع بواسطة الكاميراهناك عجلات دعم اثنين تحت سقف السكين ، من أجل تحمل الزيادة في الخرق. |
|||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||
| الجزء الثالثوحدة التبريد بالماء: المادة: لحام الصفائح الصلبة | |||||||||||||||||||||||||||||
| الجزء الرابع | |||||||||||||||||||||||||||||
| الأنبوب الدائري بعد تحديد حجم الجزء في المتطلبة قطر وشكل | |||||||||||||||||||||||||||||
| المعايير التقنية |
|
||||||||||||||||||||||||||||
| الجزء الخامس: علبة التروس | |||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||
(6) بارد
|
المنشار البارد يستخدم لقطع بدقة جميع أنواع أنابيب الإطار تلقائيًا.هذه الوحدة لديها ميزة قياس دقيقة جيدة، والآلات نقل أفضل ميزة، لذلك القدرة بسرعة ودقة المعالجة،بدون بور هي ميزة هذه الوحدة. |
|
| حجم أنبوب مربع | 20x20-75x75ملم |
| حجم الأنابيب المستطيلة: | 20×25-50×100ملم |
| المواد | (كيو235) |
| السرعة | ماكس 100m/min |
| طول القطع | 6-12 متر |
| الدقة | ± 3 ملم |
| محرك القيادة | محرك خدمة 15 كيلوواط (ياسكاوا اليابان) |
| محرك التغذية | 4محرك خدمة بقوة 4 كيلوواط (ياسكاوا اليابان) |
| محرك قطع | محرك تردد متغير بقوة 11 كيلوواط |
(7) حاوية عالية التردد من الماء إلى المياه
(1) طاقة الخروج الاسمية: 200 كيلوواط
(2) الجهد المباشر الاسمي: UdN=235V
(3) التيار المستمر المسموح به: 1000A
(4) التردد الخارجي: f=350-420kHz
(5) الكفاءة الكلية: η≈90%
(6) شكل الرنين: الرنين المركب
(7) شكل مخرج الخزان: لا يوجد مخرج محول لحام.
(8) معامل التباطؤ: 0.5%
(9) طريقة اللحام: اللحام بالاندماج
(10) قدرة توزيع الطاقة: 260kVA
(11) الجهد الدخالي: نظام الأسلاك ثلاثي المرحلة 380V / 50Hz، 3 مرحلة 4
(12) التيار الإدخالي الاسمي: I=379A
نظام التبريد من الماء الناعم (نظام تبريد الهواء والماء)
(1) ضغط المياه العاملة: 0.32Mpa
(2) تدفق مياه التبريد: 25m3
(3) طاقة التبريد المرجعية: 60 كيلوواط
(4) التكوين القياسي (ملم): 2200×1250×2100
تكوين الفولاذ المقاوم للصدأ في حاوية متكاملة واحدة
تكوين النظام
الجهاز الصلب لتحاميل الترددات العالية يتكون من 5 أجزاء: محول موجات SCR ، عاكس الترددات العالية IGBT + منظم الجهد PWM ، محول الترددات العالية ،وحدة ثنائيات الاسترداد السريع FRED محكّم التردد العالي، إخراج عاكس الجسر الإلكتروني. يتم استكمال جهاز التصحيح + PWM AC تنظيم الجهد بواسطة لوحة دائرة واحدة. يتم تضمين لوحة وحدة التحكم PWM على اللوحة الرئيسية.يتم استكمال الوظائف الرئيسية لللوحة الوحدة من قبل جهاز كمبيوتر رقاقة واحدة + نظام التحكم PWMيتم تعديل الجهد والتحكم في ردود الفعل عن طريق الجمع بينها مع منظم PI الحلقة المغلقة المزدوجة من اللوحة الرئيسية.التحكم في الإنذار بواسطة الدائرة الرقمية حيث أن نواة التحكم جنبا إلى جنب مع استجابة الأجهزة السريعة تجعل عمل الحماية حساسا.
الجهاز الصلب عالية التردد كل شيء في واحد يتبنى وضع تنظيم عاكس IGBT الموجة الكاملة ، ولا يحتاج إلى تعديل زاوية تحول المرحلة من SCR.لديها مزايا عامل الطاقة العالية وذات تأثير جيد في توفير الطاقة مما يقلل أيضا من مساحة القطع العرضي للكابلات المدخلة.
مقدمة موجزة لحام HF الصلب
مصفح HF الحالة الصلبة مصممة للعمل المستمر.مجموعة كاملة من المعدات يحقق وظيفة التحكم في ربط المعدات وتشخيص الأخطاء من قبل نظام PLCيتم مراقبة التمثال العامل بواسطة شاشة LCD.
