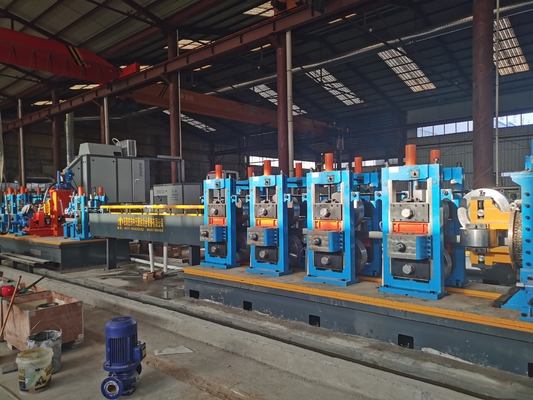

طاحونة أنابيب عالية التردد Hg 160x160x8 mm طاحونة أنابيب عالية التردد ISO9001

زئبق 160X160X8خط الأنابيب التلقائي

زمقدمة عامة:

هذه الآلة هي شركتنا من أجل تلبية متطلبات السوق الدولية، وفقًا لوحدة سلسلة LW الخاصة بشركتنا جنبًا إلى جنب مع تكنولوجيا التشكيل FF، قامت بتطوير خط مطحنة الأنبوب المربع والمستطيل الأوتوماتيكي.

تم اعتماد عملية الثني المسبق متعددة النقاط المشكلة على البارد لجعل التشوه ناعمًا، وعدم تركيز إجهاد التشوه، وتحسين قوة الأنابيب الفولاذية. تعتمد عملية التشكيل تصميم قالب مدمج، ويمكن لمجموعة من القوالب إنتاج أنابيب فولاذية مستطيلة بأي مواصفات ضمن النطاق المحدد. تتم مشاركة اللفات بالكامل، ويمكن حفظ اللفات بنسبة 90%، ويمكن تقليل وقت تغيير اللفة بنسبة 90%، ويمكن زيادة الطاقة الإنتاجية بنسبة 80%، والتي يمكن أن تلبي وضع الإنتاج لأصناف متعددة ودفعات صغيرة.

Ⅰ,الخصائص الرئيسية للمعدات:

في فترة زمنية قصيرة جدًا لإنهاء تعديل الأسطوانة، يمكنك تقليل وقت تغيير الأسطوانة بشكل كبير عند استبدال المنتجات، وبالتالي تحسين الكفاءة وتقليل تكلفة الإنتاج؛

• نظرًا لأن المعدات تعتمد مجموعة واحدة من القوالب المدمجة، مما ينتج مواصفات مختلفة للأنبوب، تحتاج فقط إلى التعديل، لا حاجة للتغيير، معدل توفير الأسطوانة أعلى من 90٪، وبالتالي تقليل تكلفة الأسطوانة؛
• نظرًا لأن المعدات تعتمد الضبط التلقائي للمحرك، وبالتالي تقليل عدد العمال، وتقليل تكاليف العمالة، وتقليل كثافة اليد العاملة للعمال، وتحسين بيئة عمل العمال؛
• تشغيل المعدات بسيط، فقط تحتاج إلى معرفة حجم وسمك جدار الأنابيب في الإنتاج، ثم إدخالها إلى الواجهة، وسوف تقوم بإجراء التعديل تلقائيًا، وبالتالي انخفاض مستويات المتطلبات الفنية لموظفي تصحيح الأخطاء؛
• مع الضبط التلقائي، يتم تقليل إدخال الأدوات والأضرار التي تلحق بالمعدات عند تغيير اللفة، وتحسين عمر خدمة المعدات؛
• بسبب هيكل اللفة المركبة، فإن نقطة الاتصال بين اللفة والشريط بدلاً من نقطة الاتصال الأصلية، تقلل من تآكل اللفة وتحسن عمر خدمة اللفة؛

يمكن أن تنتج مواصفات معينة لفتح الفولاذ المنحني على البارد، مثل الفولاذ المقطعي U وC وما إلى ذلك، ويمكن تعديل عرض المنتج وارتفاعه بشكل لا نهائي.

2الحالة الأساسية:

• صنطاق ipe:

4صإجراء الإنتاج:

ملف التحميل ← فك ← رأس مستقيم ← تسوية القرصة ← القص واللحام ← المركم ← التسوية Ⅱ ← التشكيل واللحام والتبريد والتحجيم ← القطع ← أسطوانة النقل ← التعبئة ← المخزون

• صarameters من كل آلة:
  • ملف التحميل: بما في ذلك تحميل السيارة، وفك اللفة، والرأس المستقيم، وتسوية القرص

5.1.1 تحميل السيارة

5.1.2 آلة فك اللفة

5.1.3 آلة الرأس المستقيم:

5.1.4 تسوية القرصة:

5.2 القص واللحام:

5.3 المركم:

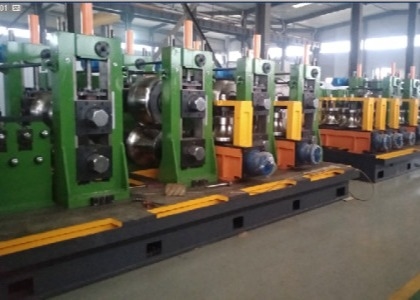

5.4 التشكيل والتحجيم:

5.4.1 الوظيفة: باستخدام عملية الثني المسبق المباشر المربع متعدد النقاط، يتم دحرجة مواصفات معينة للصلب ذو الشريط الطويل بشكل مستمر في أنبوب ويتم لحامه في أنبوب. طريقة التسخين هي اللحام التعريفي عالي التردد.

5.4.2 وصف العملية: يتم تغذية الشريط الفولاذي بمواصفات معينة في الماكينة، ويتم لف الشريط الفولاذي في أنبوب فارغ من خلال أسطوانة التشكيل، ثم يتم استخدام تأثير الجلد وتأثير القرب للتيار عالي التردد لجعل التيار شديد التركيز على حافة أنبوب زاوية التقاء، بحيث يتم تسخين حافة الأنبوب بسرعة، ويتم الوصول إلى درجة حرارة اللحام، ويكتمل اللحام تحت قوة الضغط لأسطوانة الضغط، ثم يتم تبريده وتحجيمه وخشن تقويمها لتصبح المواصفات المطلوبة للأنابيب الفولاذية.

5.4.3 التركيب: جزء التغذية، التسوية السلبية بخمس لفات، جزء التشكيل، جزء اللحام، جزء التبريد، جزء التحجيم، جزء الاستقامة الخشن، مخفض المحرك وأجزاء توصيل ناقل الحركة الأخرى.

5.4.4 التشكيل والتحجيم:

جزء اللحام، جزء التبريد

5.4.5 ميزات الجهاز:

① إطار الأسطوانة الأفقي ملحوم بلوحة فولاذية Q345، ملدنة، بقوة عالية ومظهر جميل.

② يعتمد هيكل الصندوق هيكل لحام الألواح الفولاذية Q345، ومعالجة التلدين، والقوة العالية، والصيانة المريحة والصيانة السهلة.

5.5 المنشار:

5.5.1 الميزة: إنها معدات مهمة في خط إنتاج الأنابيب الملحومة. يقوم تلقائيًا بقطع الأنابيب ذات الأشكال المختلفة بسرعة ودقة عالية. نظرًا لنظام التحكم STD السريع والعالي الدقة والنظام الميكانيكي، فإن أداء الطول الثابت والتزامن جيد، كما أن ناقل الحركة الميكانيكي موثوق به. ، لذلك تتميز هذه الآلة بخصائص الأداء السريع والجيد والدقة العالية.

5.5.2 التركيب: تتكون هذه الآلة من السرير، وصندوق التروس، وعربة المنشار، ونظام قياس السرعة، والنظام الهيدروليكي، ونظام القيادة، والنظام الكهربائي، وإطار الأسطوانة، وما إلى ذلك.

5.5.3 معلمات المنشار:

5.6 الأسطوانة:

يمكن للمستخدمين التخصيص وفقًا لاحتياجاتهم، أو من خلال الشركة المصنعة المضيفة، المادة هي Cr12، وأسطوانة البثق مصنوعة من HT13، وأسطوانة التحجيم مصنوعة من سبائك الكروم العالية.

5.7 بكرة النقل، الجدول:

6. آلة التعبئة الأوتوماتيكية (الخيار)

العد، منصات نقالة:بعد أن يصل عدد الأنابيب الفولاذية إلى العدد المحدد، سيتم إرسال الطبقة الكاملة من الأنابيب الفولاذية إلى إطار المادة بواسطة آلية امتصاص الطبقة، وفقًا لنوع الحزمة المحددة، بعد اكتمال التراص، الحزمة الكاملة للأنابيب الفولاذية سيتم نقلها إلى رف التعبئة. وصف الوظيفة:

الربط: يتم بدء تشغيل طاولة أسطوانة نقل الحزمة، ويتم نقل الحزمة الكاملة من الأنابيب الفولاذية من محطة منصات التحميل ونقلها إلى محطة الربط؛ يتم الانتهاء من التعبئة التلقائية واللحام اليدوي، ويتم التحكم في المياه في نفس الوقت.

اجتياز: يتم فتح الأسطوانات الجانبية، ويتم إزالة الأنابيب الفولاذية المجمعة. الوصول إلى موضع قياس الوزن.

دورة:بعد إزالة الحزمة الكاملة من الأنابيب الفولاذية، تعود منصة الرفع إلى وضع الاستلام وتنتظر تكديس الحزمة التالية من الأنابيب الفولاذية. إن وصلة التراص بين كل مجموعة من الأنابيب الفولاذية تحقق إرساءًا سلسًا لضمان استمرارية العمل.

يعتمد التحكم الكهربائي التحكم في برنامج PLC، وشاشة اللمس (PLC تعتمد شركة Siemens الألمانية)، ويحقق الحوار بين الإنسان والآلة، ويمكنه التبديل بحرية بين اليدوي والأوتوماتيكي، والمكونات الكهربائية تستخدم العلامة التجارية Delixi. في البرنامج، ما عليك سوى إدخال عدد الأنابيب الفولاذية لكل طبقة، وعدد طبقات كل حزمة من الأنابيب الفولاذية والمعلمات الضرورية. بعد التعديل، سوف يقوم المكبس تلقائيًا بتكديس الحزمة الكاملة المطلوبة من الأنابيب الفولاذية.
