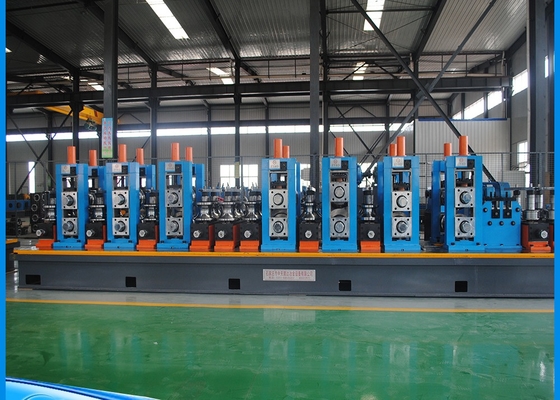

مطحنة الأنابيب الملحومة عالية التردد 1.5-4.0 مم بسماكة مستديرة 33.78 ~ 60.3 مم

المعلمات والمواصفات الرئيسية

• المواد المواصفات:

تتوافق مع معيار YB189-64

• المواد: الفولاذ منخفض الكربون والفولاذ منخفض السبائك للبناء
• الخصائص الميكانيكية: σ_ب≤520Mpa،σ_s≤340MPa
• عرض الشريط: 100-190 ملم
• سمك الشريط:1.5-4.0ملم
• القطر الداخلي للملفات:φ480 φ510mm
• القطر الخارجي للملفات:φ1000 φ1600mm
• وزن الملف: ≤4T
• حجم الأنابيب:φ33.7-φ60.3mm
• سمك الأنابيب:1.5-4.0ملم
• طول القطع الثابت: 46 متر
• دقة قطع الأنابيب: 0 ≈ 3 ملم
• سرعة التشكيل:2070m/min
• إمدادات الطاقة والماء والهواء

ورشة العمل: عرض 8 أمتار، طول 100 متر، ارتفاع 5 أمتار على الأقل من سقف السكك الحديدية إلى الأرض.

الثاني.تحميل الملف →القطع واللحام →الكميل →التشكيل ، لحام HF ، التجريف ، التبريد ، التحديد الحجم ، التصويب →STD المنشار القطع البارد →النقل →التعبئة →التخزين

الثالث.معايير كل آلة

1,غيرالملفوف

المكشّفهي بنية من التوسع المزدوج والقوالب المرتفعة. ويتكون من جزأين رئيسيين: الجسم الرئيسي والقاعدة الثابتة.تم تجهيز الجسم الرئيسي بنظام هوائي لتلبية احتياجات التوسع، وتقلص وفرامل من mandrels.

2,Sالسمع واللحامهذه الآلة تستخدم لقطع الطرفين غير المنتظمة من الشرائط ومن ثم ربط الشرائط عن طريق اللحام.

1. سوحدة تراكم البيرال

تتضمن هذه الوحدة أساساً جهاز المواد الصحافة والحمل، وحدة تجميع التجميع، وحدة المواد الحمل، ووحدة التحكم الكهربائية.

(1) جهاز الضغط والحمل المادية: وهو أساسا تشمل الإطار، المحرك الكهربائي، وحدة الفرامل، وتحويل موجهة الدوران محور الطاقة من خفض السرعة، الضغط والحمل رول،نظام الهواء المضغوط للوحة المرشدة، وحدة السرعة التي تم فحصها؛ فإنه يمكن أن توفر الصلب شريط إلى جهاز التخزين والمرات المتوسطة أنها سوف تنقل معلومات سرعة حمل إلى نظام التحكم الكهربائي،عندما نطلب التوقف حمل المواد إلى هذه الوحدة، فإنه سوف تتوقف لتحريك إلى المحرك الكهربائي والضغط على حمولة المواد لتحريك من قبل الكسر، وأيضا يمكن ضبط السرعة لحمل المحرك الكهربائي ووحدة تحمل سرعة المواد.

(2) تجميع إطار التجميع: يشمل المحرك الكهربائي ، الإطار ، لفة الدائرة الداخلية ، لفة الدائرة الخارجية و لفة الضغط.يمكن استخدامه لتخزين مواد الصلب شريط من الوحدة الصحافة والحمل ويمكن استخراجها من مركز إرسال مادة لفة.

(3) جهاز إرسال المواد: تشمل الإطار، والرولات توجيه الاتجاه، والرولات توجيه من مكان مرتفع أو منخفض.يمكن أن تحمل قطعة الفولاذ إلى تشكيل النظام وإرسال معلومات السرعة تحمل المواد إلى جهاز التحكم الكهربائي.

(4) المعلمات التقنية:

نمط العمل: تغيير الدائرة

الميزة: تخزين المواد أكثر، لا ضربة لتجريد سطح الصلب.

سمك لفائف الفولاذ:4mm

العرض: 100-190 ملم

يوم التخزين:5.0m

سرعة المادة الحاملة: Vmax=240m/min

شكل الضغط: 6Mpa من الطاقة الهوائية

طاقة المحرك الكهربائي للضغط والحمل:18.5 كيلوواط

المحرك الكهربائي لإطار الكاميرا:37KW

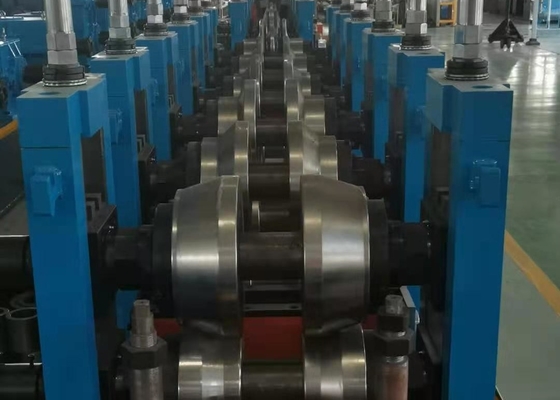

4.طاحونة التشكيل والحجم

صناعة الصناعة تتبنى مبدأ تشكيل نوع الدوار والحامد التحفيزي عالي التردد.يتم تغذية الشريط في آلة تشكيل من قبل جهاز التغذية في الطاحونة ودورة واصطدام الدوار تشكيل الشريط في الشكل المطلوببسبب الجلد والتأثير المرتبط به، يتم تركيز التيار عالي التردد على مفصل اللحام الذي يتم تسخينه بسرعة ويصل إلى درجة حرارة اللحام.يتم لحام خيط الأنابيب تحت ضغط أدوات الضغطيمكن الحصول على الأنابيب المطاطية النهائية مع الحجم المطلوب بعد التبريد والحجم والتصويب الأولي.

5.المنشار البارد

6. 300 كيلوواط لحام H.F الصلب

المعلمات المصممة

الطاقة الاسمية: 300 كيلوواط الطاقة المشتركة الاسمية: Pd=360 كيلوواط

الجهد المباشر الاسمي: UdN=450V التيار المباشر الاسمي: IdN=800A

الكفاءة الكاملة: η≥85٪ الطاقة الخارجة: Pout>300kW

التردد المصمم: f = 300 ~ 350kHz محول MOSFET: 120kW × 3

وضع خروج دائرة الخزان: لا يوجد خروج محول لحام، الرنين الثانوي

7طاولات و مقاعد و آلات التعبئة

الأنابيب المنتهية تمر على طول طاولة التدحرج ويتم نقلها تلقائيًا إلى المقعد. ثم تقوم آلة التعبئة البسيطة بتعبئة الأنابيب على شكل هيكساجون.

آلة التعبئة البسيطة تحتوي على حاوية وتحديد محرك هوائي

8.الدوار:

المادة:Cr12

المادة Cr12 لديها ميزة مقاومة التآكل، ويمكن للعملاء اختيارها بنفسك.

يتم تسعير الدوال من خلال وزنه، يمكننا حساب إجمالي سعر الدوال وفقا لمواصفات الأنابيب المطاطية من العملاء.
