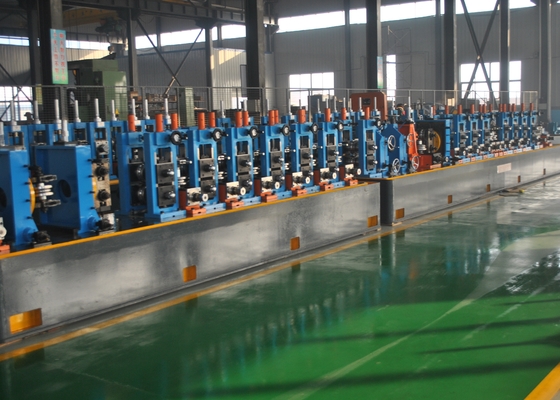

آلة لحام الأنابيب عالية التردد أنبوب مربع آلة لحام الأنابيب عالية التردد 25×25--80×80 مم
مواصفات المنتج
| السمة |
القيمة |
| سماكة الملف |
1.5-4 مم |
| عرض الملف |
80-300 مم |
| القطر الداخلي |
508 مم |
| القطر الخارجي |
1800 مم |
| السرعة |
بحد أقصى 80 متر/دقيقة |
| الضمان |
سنة واحدة |
| المادة |
HRC منخفض الكربون |
وصف المنتج
المعلمات والمواصفات الرئيسية
مواصفات المواد
- متوافقة مع معيار YB189-64
- المادة: فولاذ منخفض الكربون وفولاذ إنشائي منخفض السبائك
- الخصائص الميكانيكية: σb≤380Mpa, σs≤275MPa
- عرض الشريط: 100～320 مم
- سماكة الشريط: 1.0～3.25 مم
- القطر الداخلي للملفات: Φ508 مم
- القطر الخارجي للملفات: φ1800 مم
- وزن الملف: ≤4T
مواصفات الأنابيب الملحومة
- قطر الأنبوب الدائري: Φ31.8～φ101.6 مم
- حجم الأنبوب المربع: 25x25-80x80 مم
- سماكة الشريط: 1.0-3.25 مم
- طول الأنبوب النهائي: 4-6 أمتار
- دقة طول القطع: ±2 مم
- سرعة التشكيل: 20-80 متر/دقيقة
الطاقة والمياه وإمدادات الهواء
حجم الطاقة:تقريبًا 600 كيلو واط
مصدر الطاقة:480 فولت/60 هرتز/3 مراحل
تدفق مياه التبريد المتداولة:20 طن/ساعة～30 طن/ساعة
حجم المسبح:30 متر مكعب
تدفق الهواء المضغوط:5 متر مكعب/دقيقة
الضغط:5～11 كجم/سم2
متطلبات ورشة العمل
عرض 6 أمتار، وطول 70 مترًا، وارتفاع 5 أمتار على الأقل من قضبان السقف إلى الأرض.
مكونات ومواصفات الآلة
1. جهاز فك الملف الهيدروليكي المخروطي
جهاز فك الملف ذو هيكل التمدد المزدوج والعمود المرفقي الناتئ. يحتوي على جزأين رئيسيين: الجسم الرئيسي والقاعدة الثابتة. الجسم الرئيسي مجهز بنظام هيدروليكي لتلبية احتياجات التمدد والتقلص والفرملة للأعمدة.
القطر الخارجي للملف: φ1800 مم
القطر الداخلي للملف: Φ508 مم
عرض الشريط: 100-320 مم
سماكة الشريط: 1.0-3.25 مم
وزن الشريط: بحد أقصى 4.0 طن
نوع التمدد: هيدروليكي
الفرامل: القيادة الهوائية
2. القص واللحام الأوتوماتيكي
آلة القص واللحام هي وحدة مهمة لمعدات خط الأنابيب، وتستخدم بشكل أساسي لقطع رأس الفولاذ غير الطبيعي أو التجريبي، ثم توصيل التجربة الأخيرة من الفولاذ بالشريط التالي لضمان استمرار المعالجة.
عرض الشريط: 100-320 مم
سماكة اللحام: 1.0-3.25 مم
نوع القطع: قطع هيدروليكي
وضع اللحام: تلقائي
الضغط الهوائي: 0.5 ميجا باسكال
دورة العمل: بحد أقصى 300 ثانية
3. مجمع أفقي حلزوني
تُستخدم هذه الآلة بين آلة القص واللحام والكمبيوتر المركزي (آلة التشكيل والتحجيم). وتتمثل وظيفتها في نفاد الشريط السابق، ويتم إعداد الشريط التالي من الإنتاج المستمر للآلة الرئيسية (آلة التشكيل والتحجيم) خلال فترة زمنية ويتم تخزين ما يكفي من الفولاذ.
تتكون هذه الآلة بشكل أساسي من إطار بكرة التوجيه للتغذية، وجهاز تغذية المشبك، وتجميع جسم الحلقة، وجهاز التفريغ، وجهاز التحكم الكهربائي.
السماكة: 1.0-3.25 مم
العرض: 100-320 مم
الميزة: تخزين المواد أكثر لا ضرب لسطح الفولاذ
سرعة التغذية: بحد أقصى 160 متر/دقيقة
طاقة محرك الحمل: تيار متردد 22 كيلو واط
طاقة محرك المجمع: تيار متردد 37 كيلو واط
قطر التخزين: 5 أمتار

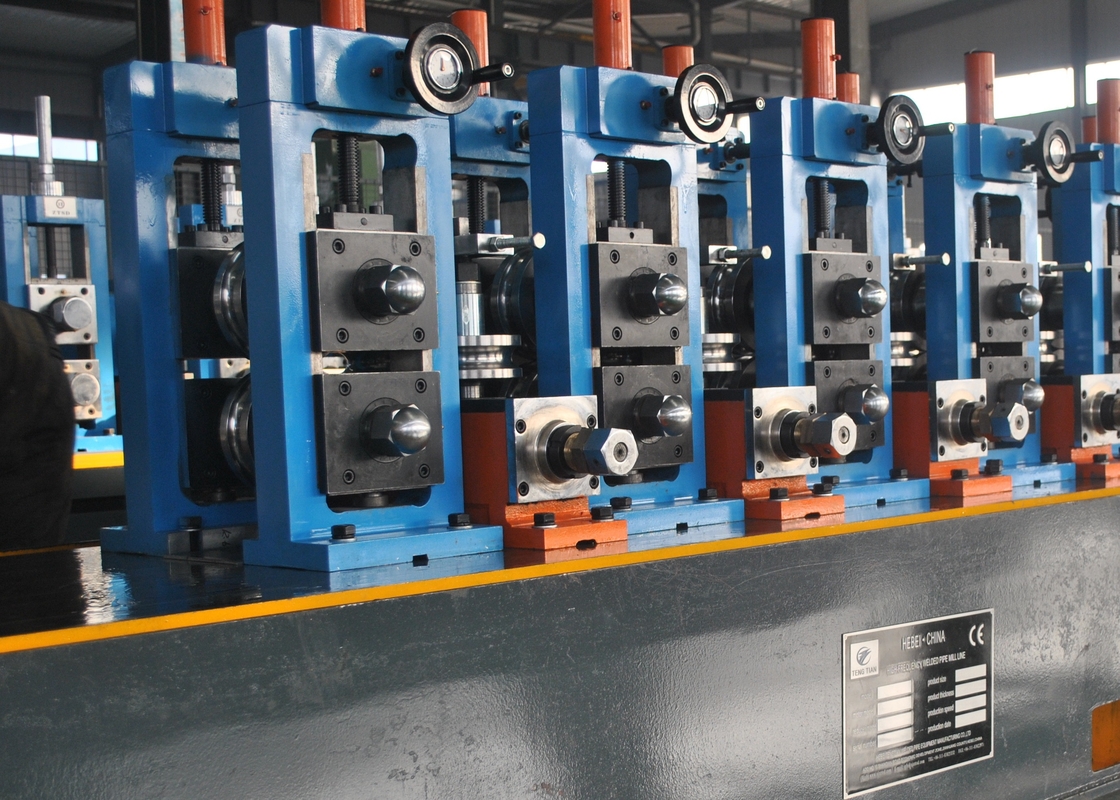

4. آلة التشكيل والتحجيم
جزء التشكيل
يدخل الشريط الفولاذي إلى حامل التشكيل ثم في جزء التشكيل إلى شكل دائري.
الميزة: طريقة تعديل لفة لأعلى ولأسفل أفقية، تعديل تروس دودي، ويمكن تعديلها بشكل منفصل
عمود سفلي للأسطوانة التسوية نشط
الجانب الثابت لعمود التسوية مع وسادة التعويض
كمية الحامل الأفقي: 7
قطر العمود الأفقي: 80 مم
مادة العمود الأفقي: 42Crmov
سرعة التشكيل: 20-60 متر/دقيقة
المحرك: تيار مستمر 110 كيلو واط
مادة الحامل التسوية: لحام ألواح الصلب
كمية الحامل الرأسي: 7
قطر العمود الرأسي: 50 مم
مادة العمود الرأسي: 40Cr
دليل درزة اللحام وحامل بكرة الضغط
بكرة الضغط هي للضغط على حافة الأنبوب الذي تم تسخينه إلى درجة حرارة اللحام، عن طريق الضغط على البكرات التي تعطي ضغطًا معينًا لتحقيق الغرض من اللحام. تُستخدم أداة قطع حبة اللحام لكشط درزة اللحام وإزالة النتوءات الخارجية.
سكين الخردة: مجموعتان
رقم عمود بكرة الضغط: 2
قطر عمود بكرة الضغط: 55 مم
مادة عمود بكرة الضغط: 40Cr
وحدة تبريد المياه
المادة: لحام ألواح الصلب
جزء التحجيم
الأنبوب الدائري بعد جزء التحجيم إلى القطر والشكل المطلوبين
كمية الحامل الأفقي: 5
قطر العمود الأفقي: 80 مم
مادة العمود الأفقي: 42Crmov
المحرك: تيار مستمر 132 كيلو واط
مادة الحامل التسوية: لحام ألواح الصلب
كمية الحامل الرأسي: 5
قطر العمود الرأسي: 50 مم
مادة العمود الرأسي: 40Cr
رأس تركيا: مجموعتان
علبة التروس
كمية علبة التروس: 12
مادة جسم علبة التروس: لحام ألواح الصلب
مادة التروس: 20CrMnTi
صلابة التروس: HRC 58-62
مادة عمود التروس: 40 كر
صلابة عمود التروس: HRC40-45
كمية صندوق المخفض: 2
5. المنشار البارد
يُستخدم المنشار البارد لقطع جميع أنواع أنابيب الإطارات بدقة تلقائيًا. فيما يتعلق باستخدام نظام التحكم STD عالي الدقة والنظام الميكانيكي، تتمتع هذه الوحدة بميزة الأبعاد الدقيقة الجيدة، والميزة الأفضل للنقل الميكانيكي، لذا فإن القدرة السريعة والمعالجة الدقيقة، بدون نتوءات هي ميزة هذه الوحدة.
حجم الأنبوب: أنبوب دائري: φ31.8-φ101.6 مم السماكة: 1.0-3.25 مم أنبوب مربع: 25x25-80x80 مم السماكة: 1.0-3.0 مم
المادة: Q235.
السرعة: بحد أقصى 60 متر/دقيقة
طول القطع: 6-8 أمتار
الدقة: ±3 مم
محرك القيادة: محرك سيرفو 15 كيلو واط ياباني YASKAWA
محرك القطع: محرك تردد متغير 15 كيلو واط
محرك التغذية: محرك سيرفو 4.4 كيلو واط ياباني YASKAWA
6. لحام عالي التردد 300 كيلو واط
معلمات التصميم
الطاقة الخارجة المقدرة: 300 كيلو واط
الجهد المستمر المقدر: UdN=450V
التيار المستمر المقدر: 500 أمبير
تردد الخروج: f=300~350 كيلو هرتز
الكفاءة الإجمالية: η ＞85%
شكل خرج الخزان: لا يوجد خرج محول لحام.
معامل التموج: ＜1%
وضع اللحام: اللحام بالحث، اللحام بالتلامس
سعة توزيع الطاقة: 461 كيلو فولت أمبير
جهد الإدخال: 380 فولت/50 هرتز، نظام 3 أطوار 4 أسلاك
التيار الداخل المقدر: I=1500A
نظام التبريد (نظام تبريد الهواء والماء)
درجة حرارة الماء الخارج: ≤41℃، نطاق درجة الحرارة: 4℃
تدفق مياه التبريد: 15 متر مكعب/ساعة
ضغط ماء التشغيل: 0.35 ميجا باسكال
متطلبات جودة المياه: ماء مقطر
7. طاولة الجري
1. تتدفق الأنابيب النهائية على طول طاولة الأسطوانة ويتم نقلها تلقائيًا إلى المقعد. ثم تقوم آلة التعبئة البسيطة بتعبئة الأنابيب على شكل سداسي. 2. تحتوي آلة التعبئة البسيطة على حاوية ومعدات محاذاة تعمل بالهواء المضغوط. 3. محرك طاولة الأسطوانة: 3 كيلو واط
8. الأسطوانة
مادة أسطوانة التشكيل: Cr12
مادة أسطوانة اللحام: H13
صلابة المعالجة الحرارية: HRc58~62
