أنبوب Erw السرعة العالية 3.5 ملم عالية التردد مصنع الأنابيب لحام

• مُكشّف

يحتوي المكعب على هيكل من التوسع المزدوج والقوالب المرتفعة. ويتكون من جزأين رئيسيين: الجسم الرئيسي والقاعدة الثابتة.تم تجهيز الجسم الرئيسي بنظام هوائي لتلبية احتياجات التوسع، وتقلص وفرامل من mandrels.

• أمقطوعة خارجية ومحامية

تستخدم لقطع الجزء غير المنتظم من رأس الشريط والذيل، وتحقيق التواء ذيل الشريط من الملف السابق مع رأس الشريط من الملف التالي، وحاملها معا لتغذية مستمرة الحلقة.

شكل الهيكل: سرير لحام القص ، جهاز تغذية القص ، جهاز مركز مزدوج ، نظام قص مزدوج ، نظام لوحة قص ، نظام قيادة لوحة القص السفلية لللحام ، إلخ.

• مستديرةالاكومولاتور4M

هذه الآلة هي بين لحام القطع ومضخة (طاحونة تشكيل الحجم) ، تستخدم بعد أن يتم استهلاك لفة من الصلب الشريط، قبل لفة الشريط التالية منذ تحضيرها من التفريغ،وقت القص واللحام القصير لضمان أن المضيف (مصنع تشكيل الحجم) الإنتاج المستمر وتخزين ما يكفي من الصلب الشريط.

هذه الوحدة هي الرئيسية تشمل في جهاز الضغط والحمل المواد، تجميع الكومبيوتر، وحدة نقل المواد، وحدة التحكم الكهربائية:

(1) أداة الضغط والحمل المادية:تشمل أساسا الإطار، المحرك الكهربائي، وحدة الفرامل، وتحويل موجهة الدوران محور الطاقة من خفض السرعة، الضغط والحمل رول،نظام الهواء المضغوط للوحة المرشدة، وحدة السرعة التي تم فحصها؛ فإنه يمكن أن توفر الصلب شريط إلى جهاز التخزين والمرات المتوسطة أنها سوف تنقل معلومات سرعة حمل إلى نظام التحكم الكهربائي،عندما نطلب التوقف حمل المواد إلى هذه الوحدة، فإنه سوف تتوقف لفة إلى المحرك الكهربائي والضغط والحمل المواد لفة من قبل الكسر، وأيضا يمكن ضبط السرعة لحمل المحرك الكهربائي وحدة تحمل سرعة المواد.

(2) تجميع إطار الكمبيوتر: يشمل المحرك الكهربائي ، الإطار ، لفة الدائرة الداخلية ، لفة الدائرة الخارجية و لفة الضغط.يمكن استخدامه لتخزين مواد الصلب شريط من الوحدة الصحافة والحمل ويمكن استخراجها من مركز إرسال مادة لفة.

(3) جهاز مادة الإطلاق: تشمل الإطار، ولوحة توجيه الاتجاه، ولوحة توجيه خارج مكان مرتفع أو منخفض.يمكن أن تحمل قطعة الفولاذ إلى تشكيل النظام وإرسال معلومات السرعة تحمل المواد إلى جهاز التحكم الكهربائي.

(4) المواصفات:

• التشكيل والحجم

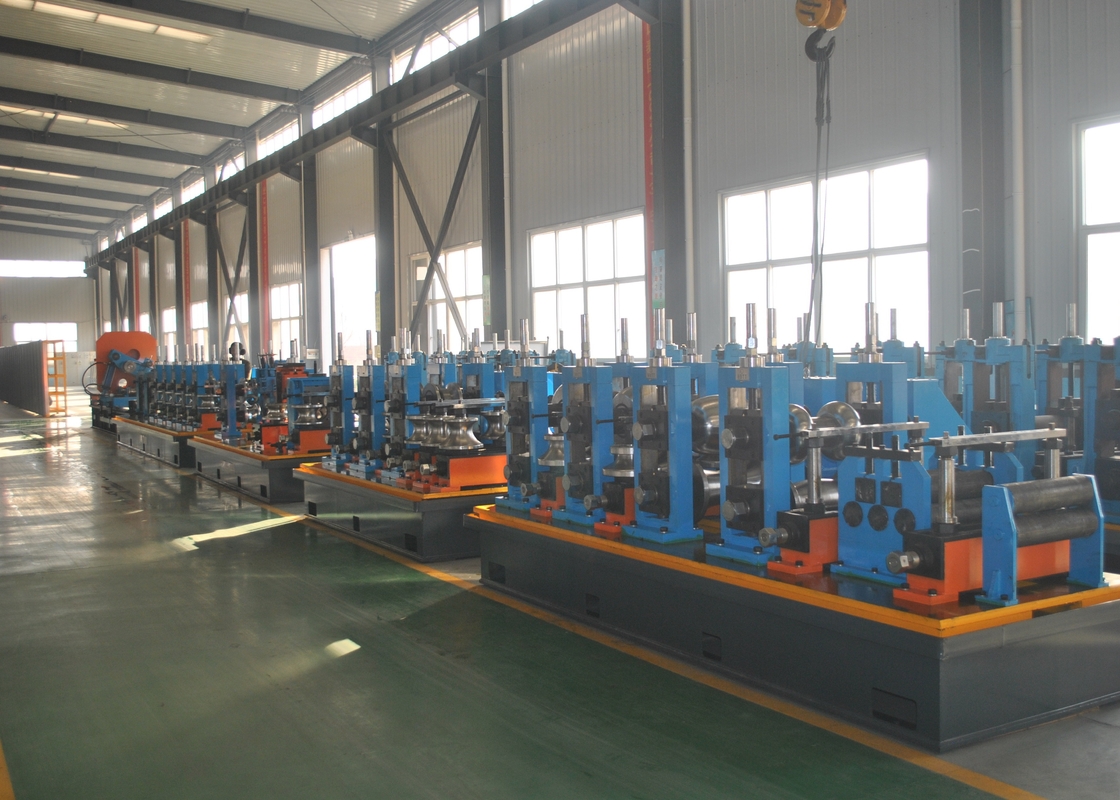

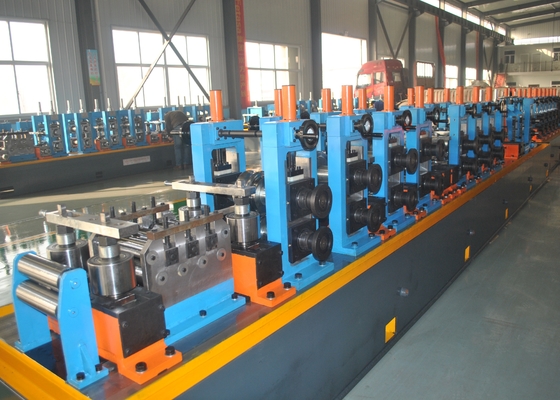

وحدة التشكيل والحجم هي المعدات الحيوية لخط مصنع الأنابيب. هذه الوحدة تلتزم بنظرية الإطار المطاطي. يمكن أن تستمر في معالجة بعض أنابيب الصلب المحددة عن طريق لحام بدون اتصال،الذي يحمل بعض الصلب شريط إلى هذه الوحدة ودعها تمر لفة الإطار لإطار أنبوب خام، ومن ثم تأخذ السائل الكهربائي معا على سطح لحام الأنابيب بحيث معالجة درجة حرارة الأنابيب أعلى لتناسب لحام عن طريق لحام رول الضغط، ثم بعد تبريد،تشكيل الحجم والمسطح إلى المنتج ما هو الطلب الخاص بك أنبوب.

• المنشار البارد

من الممكن قطع الأنابيب بسرعة تصل إلى 100m / min نظام التحكم التلقائي يسمح بتحسين موقع الشفرة وفقًا لقطر الأنابيب وسمكها.تحديد سرعة تغذية وتدوير الشفراتهذا النظام قادر على زيادة نوعية سطح القطع. لا حفرة في عملية العمل القضاء على الفراغ الميكانيكي، وتقليل تأثير شفرة المنشار القطع الباردة،شفرة المنشار هدر صغير، خفض تكلفة الإنتاج. تحسين عمر خدمة الآلة.

▲ أنابيب الشحن الآلي في الخط / خارج الخط والإنتاج العالي

▲ شفرات الفولاذ عالي السرعة أو الكربيد

▲ تقريباً مناسبة لمجموعة متنوعة من ملامح الأنابيب

▲ إزالة التشذيب الثانوي أو إزالة الحفر

▲ الفولاذ الكربوني، الفولاذ المقاوم للصدأ، HSLA

▲ سرعة عالية وقطع دقة عالية.

▲ حافة القطع الممتازة، لا توجد حفرة وتوفير التكاليف

نطاق طول القطع: 8 ~ 12 متر

دقة قطع الطول: ± 1.5 ملم (تقلبات سرعة الخط لا تتجاوز 2٪)

اتجاه التغذية: حسب طلب العميل

نوع القطع: شفرة المنشار المزدوجة، قطع الطحن

سرعة التتبع: نفس طاحونة الأنابيب (20-100m/min)

وظيفة المعدات: تلقائية ، يدوية ، لديها وظيفة قطع حاكم قصير

نوع التحكم: موقع خدمة التيار المتردد

ممعايير الآكين:

(أ) محرك القيادة: 18.5 كيلوواط محرك الخدمة

(ب) محرك القطع: 15KW تردد متغير

(ج) محرك التغذية: محرك الخدمة 4 كيلوواط

(د) نوع المشبك: هيدروليكي

(هـ) العقدة: 2 مجموعة (رسمات إمدادات الأحجام الأخرى لكل نموذج، مصنوعة بنفسك)

• عجلة النقل + رف التفريغ

الأنابيب النهائية تمر على طول عجلة النقل ويتم نقلها تلقائيًا إلى المقعد. ثم تقوم آلة التعبئة البسيطة بتعبئة الأنابيب على شكل مستطيل.

المحرك: 3 كيلوواط x2 مجموعة

الطول: 24 متر

• آلة اختبار هيدروليكية

Φ21.3 Φ48mmآلة اختبار هيدروليكية ذات أربع محطات

1طول أنبوب الصلب الاختبار: 8 ≈ 12 متر

2مواد أنابيب الصلب للاختبار: الفولاذ منخفض الكربون ومتوسط الكربون

3ضغط الاختبار الأقصى للأنابيب الفولاذية: 10MPa (100بار)

4وقت الاحتفاظ (يمكن تعيينه): 3 ′′ 5 ثواني

5عدد الجذور لكل اختبار (أربع محطات): 4 جذور

6- وسط اختبار الضغط: المستحلب/الماء

7طريقة ملء المياه منخفضة الضغط: المياه المملوءة مسبقًا (ضخة منخفضة الضغط، خزان تخزين المياه والملحقات)

8طريقة الضغط: ضغط أسطوانة الضغط

9الطاقة المثبتة للمعدات: ≈90 كيلوواط

10الكفاءة (ضغط الاحتفاظ 5S): الحد الأقصى لسرعة الإنتاج هو 12 قطعة / دقيقة (1/2 "الأنبوب) ، ولكن يجب أن لا يكون ضغط إمدادات الهواء من ضاغط الهواء إلى المعدات أقل من 0.6Mpa.

عملية العمل:

الأنابيب العليا → محاذاة → نقل السلسلة إلى مركز ضغط المياه → مشبك → يمتد رأس اختبار النهاية الثابتة والمتحركة لإغلاق كلا النهايتين من أنابيب الصلب → الماء منخفض الضغط يملأ بالماء، exhausts → closes the water filling valve and exhaust valve → pressurizes → Protects pressure→Relieve pressure→Retract the fixed and mobile end test head→Clamp loose→Send the steel pipe out of the chain→empty water→discharge

• آلة تحديد الصفائح

هذه الآلة تستخدم لجمع، وتكديس أنابيب الفولاذ في 6 أو 4 زوايا، وتجميع تلقائيا. انها تعمل بشكل مستقر دون تشغيل يدوي. في الوقت نفسه،القضاء على الضوضاء والقرع من صدمة الأنابيب الصلبةخط التعبئة لدينا يمكن أن تحسن نوعية الأنابيب وكفاءة الإنتاج، وتخفيض التكلفة، وكذلك القضاء على مخاطر السلامة المحتملة.

• عجلة

المواد: Cr12

صلابة العجلة: HRC58-62

عمق صلابة التخفيف: ≥ 10 ملم

خشونة السطح: Ra≤0.8um

• 200 كيلوواط حاوية عالية التردد

· الطاقة الإخراجية الاسمية: 200 كيلوواط

· الجهد المباشر الاسمي: UdN=235V

التيار المستمر المسموح به: 1000A

· تردد الخروج: f=350~420kHz

· الكفاءة الإجمالية: η> 85%

· شكل الرنين: الرنين المركب

· شكل مخرج الخزان: لا يوجد مخرج محول لحام.

معدل الارتفاع: < 1%

· وضع اللحام: اللحام بالتحريك

· قدرة توزيع الكهرباء: 307KVA

· الجهد المدخل: ثلاثي المرحلة 380V / 50Hz، 3 مرحلة 4 نظام الأسلاك
