شريط مطحنة الأنابيب الملحومة عالية التردد سماكة 1.5 إلى 6.0 مم عرض الشريط 150 إلى 360 مم

تستخدم عربة الملفات لجعل الملفات الفولاذية من وضعية التحميل إلى الملفات. في نفس الوقت رفع أسطوانة الزيت، بحيث يتم تحديد الثقب الداخلي لملفات الفولاذ بدقة على قوس الملفات،التوتر في الملف، ادفع مرة أخرى إلى الموقف الأصلي

تحمل الحمل: 5.0T

قوة المحرك: 2.2 كيلوواط

يحتوي المكعب على هيكل من التوسع المزدوج والقوالب المرتفعة. ويتكون من جزأين رئيسيين: الجسم الرئيسي والقاعدة الثابتة.تم تجهيز الجسم الرئيسي بنظام هوائي لتلبية احتياجات التوسع، وتقلص وفرامل من mandrels.

• وحدة التسوية

تحميل إيجابي وسلبي في الاتجاهين. تستخدم هذه الوحدة بشكل رئيسي لقيادة رأس الفولاذ الملفوف الجديد إلى وحدة التسطيح بعد أن تجلب وحدة التفكيك الملفوف إلى مكان العمل.

ضغط المعالجة:7Mpa

طاقة المحرك الكهربائي:2.2 كيلوواط

• وحدة التسطيح

This unit is main used to flatten the head and trail of the strip steel and prepare for the next step cutting and shear welding so as to ensure the strip steel opposed flate and straight in the shear welding.

مستوى التسطيح وقدرة الضغط:

نمط سرعة التعديل: لا درجة من سرعة التعديل

نمط الهيكل:ضغط وحمل،وحدة تسطيح خمسة أدوات

النمط للأعلى والأسفل:النظام الهيدروليكي

عرض المسطح:150-360mm

سمك التسطيح:1.5-6.0ملم

قوة المحرك الكهربائي:15 كيلوواط

• أمقطوعة خارجية ومحامية

تستخدم لقطع الجزء غير المنتظم من رأس الشريط والذيل، وتحقيق التواء ذيل الشريط من الملف السابق مع رأس الشريط من الملف التالي، وحاملها معا لتغذية مستمرة الحلقة.

شكل الهيكل: سرير لحام القص ، جهاز تغذية القص ، جهاز مركز مزدوج ، نظام قص مزدوج ، نظام لوحة قص ، نظام قيادة لوحة القص السفلية لللحام ، إلخ.

• الأفقيةالاكومولاتور6.5M

هذه الآلة هي بين لحام القطع ومضخة (طاحونة تشكيل الحجم) ، تستخدم بعد أن يتم استهلاك لفة من الصلب الشريط، قبل لفة الشريط التالية منذ تحضيرها من التفريغ،وقت القص واللحام القصير لضمان أن المضيف (مصنع تشكيل الحجم) الإنتاج المستمر وتخزين ما يكفي من الصلب الشريط.

هذه الوحدة هي الرئيسية تشمل في جهاز الضغط والحمل المواد، تجميع الكومبيوتر، وحدة نقل المواد، وحدة التحكم الكهربائية:

(1) أداة الضغط والحمل المادية:تشمل أساسا الإطار، المحرك الكهربائي، وحدة الفرامل، وتحويل موجهة الدوران محور الطاقة من خفض السرعة، الضغط والحمل رول،نظام الهواء المضغوط للوحة المرشدة، وحدة السرعة التي تم فحصها؛ فإنه يمكن أن توفر الصلب شريط إلى جهاز التخزين والمرات المتوسطة أنها سوف تنقل معلومات سرعة حمل إلى نظام التحكم الكهربائي،عندما نطلب التوقف حمل المواد إلى هذه الوحدة، فإنه سوف تتوقف لفة إلى المحرك الكهربائي والضغط والحمل المواد لفة من قبل الكسر، وأيضا يمكن ضبط السرعة لحمل المحرك الكهربائي وحدة تحمل سرعة المواد.

(2) تجميع إطار الكمبيوتر: يشمل المحرك الكهربائي ، الإطار ، لفة الدائرة الداخلية ، لفة الدائرة الخارجية و لفة الضغط.يمكن استخدامه لتخزين مواد الصلب شريط من الوحدة الصحافة والحمل ويمكن استخراجها من مركز إرسال مادة لفة.

(3) جهاز مادة الإطلاق: تشمل الإطار، ولوحة توجيه الاتجاه، ولوحة توجيه خارج مكان مرتفع أو منخفض.يمكن أن تحمل قطعة الفولاذ إلى تشكيل النظام وإرسال معلومات السرعة تحمل المواد إلى جهاز التحكم الكهربائي.

(4) المواصفات:

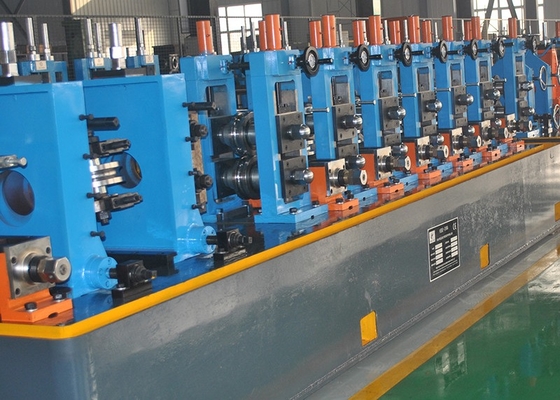

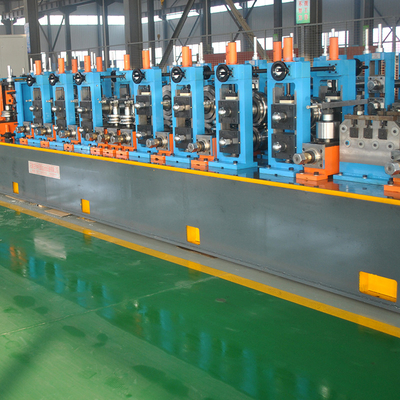

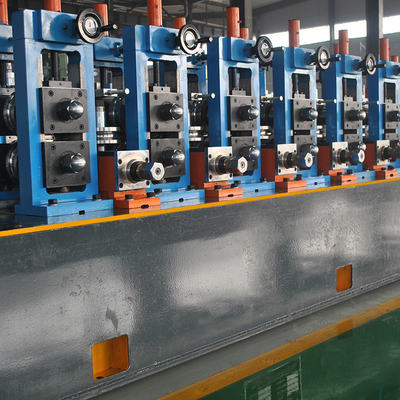

المعلمات التقنية التفصيلية لكل جزء:وحدة التشكيل والحجم هي المعدات الحيوية لخط مصنع الأنابيب. هذه الوحدة تلتزم بنظرية الإطار المطاطي. يمكن أن تستمر في معالجة بعض أنابيب الصلب المحددة عن طريق لحام بدون اتصال،الذي يحمل بعض الصلب شريط إلى هذه الوحدة ودعها تمر لفة الإطار لإطار أنبوب خام، ومن ثم تأخذ السائل الكهربائي معا على سطح لحام الأنابيب بحيث معالجة درجة حرارة الأنابيب أعلى لتناسب لحام عن طريق لحام رول الضغط، ثم بعد تبريد،تشكيل الحجم والمسطح إلى المنتج ما هو الطلب الخاص بك أنبوب

• المنشار البارد

من الممكن قطع الأنابيب بسرعة تصل إلى 100m / min نظام التحكم التلقائي يسمح بتحسين موقع الشفرة وفقًا لقطر الأنابيب وسمكها.تحديد سرعة تغذية وتدوير الشفراتهذا النظام قادر على زيادة نوعية سطح القطع. لا حفرة في عملية العمل القضاء على الفراغ الميكانيكي، وتقليل تأثير شفرة المنشار القطع الباردة،شفرة المنشار هدر صغير، خفض تكلفة الإنتاج. تحسين عمر خدمة الآلة.

▲ أنابيب الشحن الآلي في الخط / خارج الخط والإنتاج العالي

▲ شفرات الفولاذ عالي السرعة أو الكربيد

▲ تقريباً مناسبة لمجموعة متنوعة من ملامح الأنابيب

▲ إزالة التشذيب الثانوي أو إزالة الحفر

▲ الفولاذ الكربوني، الفولاذ المقاوم للصدأ، HSLA

▲ سرعة عالية وقطع دقة عالية.

▲ حافة القطع الممتازة، لا توجد حفرة وتوفير التكاليف

السرعة الخطية القصوى: 80m/min

نطاق طول القطع: 8 ~ 12 متر

دقة قطع الطول: ± 1.5 ملم (تقلبات سرعة الخط لا تتجاوز 2٪)

اتجاه التغذية: حسب طلب العميل

نوع القطع: شفرة المنشار المزدوجة، قطع الطحن

وظيفة المعدات: تلقائية ، يدوية ، لديها وظيفة قطع حاكم قصير

محرك القيادة: محرك خدمة 22 كيلوواط

محرك القطع: 22KW تردد متغير

محرك التغذية: محرك الخدمة5.5KW

نطاق سرعة الدوران: 260-280r/min

نوع المشبك: هيدروليكي

العقدة: 2 مجموعة (رسمات إمدادات حجم آخر لكل نموذج، مصنوعة بنفسك)

سرير المنشار ، آلة المنشار ، نظام القرص الدوار ونظام القطع مع معالجة التسخين.

• عجلة عبور + رف تفريغ

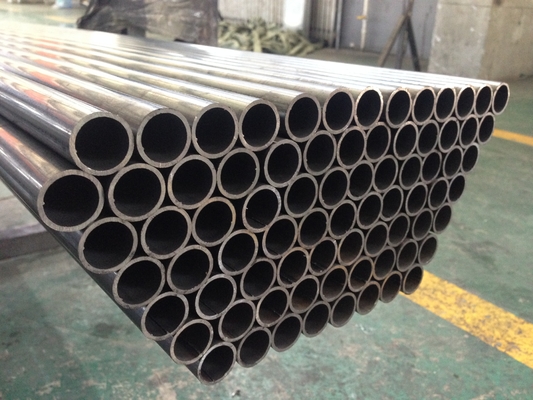

الأنابيب النهائية تمر على طول عجلة النقل ويتم نقلها تلقائيًا إلى المقعد. ثم تقوم آلة التعبئة البسيطة بتعبئة الأنابيب على شكل مستطيل.

المحرك: 3kw x2 مجموعة

الطول: 24 متر

• آلة اختبار هيدروليكية

Φ48 Φ114.3mmمضاعفةآلة الاختبار الهيدروليكي للمحطة

المعلم التقني:

1نطاق قطر أنابيب الصلب الاختبارية: Φ48 Φ114.3mm

2طول أنبوب الصلب الاختبار: 8 ≈ 12 متر

3مواد أنابيب الصلب للاختبار: ASIM A106/450/570، API 5L

4- تسامح قطر خارجية من أنابيب الصلب: ± 0.2٪

5ضغط الاختبار الأقصى للأنابيب الفولاذية: ≤10MPa (100بار)

6وقت الاحتفاظ (يمكن تعيينه): 3 ′′ 5 ثواني

7عدد الجذور لكل اختبار (محطة مزدوجة): 2 جذر

8شكل الختم: الختم الشعاعي

9- وسط اختبار الضغط: المستحلب/الماء

10طريقة ملء المياه منخفضة الضغط: المياه المملوءة مسبقًا (ضخة منخفضة الضغط، نظام المياه، إلخ)

11طريقة الضغط: ضغط مضخة عالية الضغط

12الطاقة المثبتة للمعدات: 130 كيلوواط

13الكفاءة (ضغط الاحتفاظ 5S): الحد الأقصى للإنتاجية هو 4-6 قطع / دقيقة ، ولكن ضغط إمدادات الهواء من ضاغط الهواء إلى المعدات يجب ألا يكون أقل من 0.6Mpa.

عملية العمل:

الأنابيب العليا → محاذاة → نقل السلسلة إلى مركز ضغط المياه → مشبك → يمتد رأس اختبار النهاية الثابتة والمتحركة لإغلاق كلا النهايتين من أنابيب الصلب → الماء منخفض الضغط يملأ بالماء، exhausts → closes the water filling valve and exhaust valve → pressurizes → Protects pressure→Relieve pressure→Retract the fixed and mobile end test head→Clamp loose→Send the steel pipe out of the chain→empty water→discharge

آلة تحديد الصفائح

هذه الآلة تستخدم لجمع، وتكديس أنابيب الفولاذ في 6 أو 4 زوايا، وتجميع تلقائيا. انها تعمل بشكل مستقر دون تشغيل يدوي. في الوقت نفسه،القضاء على الضوضاء والقرع من صدمة الأنابيب الصلبةخط التعبئة لدينا يمكن أن تحسن نوعية الأنابيب وكفاءة الإنتاج، وتخفيض التكلفة، وكذلك القضاء على مخاطر السلامة المحتملة.

• عجلة

المواد: Cr12

صلابة العجلة: HRC58-62

عمق صلابة التخفيف: ≥ 10 ملم

خشونة السطح: Ra≤0.8um

• صيانة عالية التردد 400KW

المعلم التقني لحام 400 كيلوواط

· الحامية المتكاملة GGP-400/0.3-CC:

· القوة الاسمية: 400 كيلوواط

· الطاقة المشتركة المسموح بها: :Pd=400kW

· الجهد المباشر الاسمي::UdN=450V

· التيار المستمر المسموح به: IdN=890A

· الكفاءة الكاملة: η≥ 85%

· قوة الخروج: باوت> 400 كيلوواط

· التردد المصمم: f=250~300kHz

محول MOSFET: 100kW × 4

· كابل الدخول: 185mm2 × 2 pc/phase
