طاحونة أنابيب عالية التردد لحامية للغاز والماء 50m/min



• عربة التحميل

تستخدم عربة الملفات لجعل الملفات الفولاذية من وضعية التحميل إلى الملفات. في نفس الوقت رفع أسطوانة الزيت، بحيث يتم تحديد الثقب الداخلي لملفات الفولاذ بدقة على قوس الملفات،التوتر في الملف، ادفع مرة أخرى إلى الموقف الأصلي



تحمل الحمل: 12.0T

قوة المحرك: 2.2 كيلوواط





• مُكشّف





يحتوي المكعب على بنية من المكعبات المتوسعة المفردة والقاعدة الثابتة. يحتوي على جزأين رئيسيين: الجسم الرئيسي والقاعدة الثابتة.تم تجهيز الجسم الرئيسي بنظام هوائي لتلبية احتياجات التوسع، وتقلص وفرامل من mandrels.



OD من الملف	Φ1000-2000mm
هوية الملف	Φ508-610mm
سمك الشريط	3-8ملم
عرض الشريط	357-688ملم
وزن الشريط الواحد	ماكس 12T
نوع التوسع	التوسع الهيدروليكي
توقف	القيادة النيوماتية

• مُستقيم

تستخدم هذه الوحدة بشكل رئيسي لإدخال رأس الفولاذ الجديد إلى وحدة التسطيح بعد أن تجلب وحدة التفكيك للفول إلى مكان العمل.

تحميل إيجابي وسلبي في اتجاهين

ضغط المعالجة:7Mpa

طاقة المحرك الكهربائي:2.2 كيلوواط

• وحدة التسطيح

This unit is main used to flatten the head and trail of the strip steel and prepare for the next step cutting and shear welding so as to ensure the strip steel opposed flate and straight in the shear welding.





مستوى التسطيح وقدرة الضغط:

نمط سرعة التعديل: لا درجة من سرعة التعديل

نمط الهيكل:ضغط وحمل،وحدة تسطيح خمسة أدوات

النمط للأعلى والأسفل:النظام الهيدروليكي

عرض المسطح:357-688mm

سمك التسطيح:3-9mm

قوة المحرك الكهربائي:45 كيلوواط



• أمقطوعة خارجية ومحامية

تستخدم لقطع الجزء غير المنتظم من رأس الشريط والذيل، وتحقيق التواء ذيل الشريط من الملف السابق مع رأس الشريط من الملف التالي، وحاملها معا لتغذية مستمرة الحلقة.



شكل الهيكل: سرير لحام القص ، جهاز تغذية القص ، جهاز مركز مزدوج ، نظام قص مزدوج ، نظام لوحة قص ، نظام قيادة لوحة القص السفلية لللحام ، إلخ.



عرض الشريط	357-688ملم
سمك اللحام	3-9ملم
نوع القطع	الهيدروليكية
وضع التلحيم	أوتوماتيكي
الضغط الهيدروليكي	8-10MPa
دورة العمل	ماكس.600 ثانية







• الأفقيةالاكومولاتور10M

هذه الآلة هي بين لحام القطع ومضخة (طاحونة تشكيل الحجم) ، تستخدم بعد أن يتم استهلاك لفة من الفولاذ الشريط، قبل لفة الشريط التالية منذ تحضيرها من التفريغ،وقت القص واللحام القصير لضمان أن المضيف (مصنع تشكيل الحجم) الإنتاج المستمر وتخزين ما يكفي من الصلب الشريط.



هذه الوحدة هي الرئيسية تشمل في الصحافة والحمل جهاز المواد، تجميع الاكومولاتور، وحدة نقل المواد، وحدة التحكم الكهربائية

المواصفات:

أسلوب العمل	تغيير الدائرة
السرعة التي تمر بها المواد	Vmax = 120m/min
الميزة	المزيد من المواد، لا إضراب
شكل القضيب	منخفضة الطاقة
سمك لفائف الفولاذ	3-9ملم
العرض	357-688ملم
طاقة المحرك الكهربائي للضغط والحمل	45 كيلوواط
المحرك الكهربائي لإطار الكاميرات	5.5*15كيلوواط

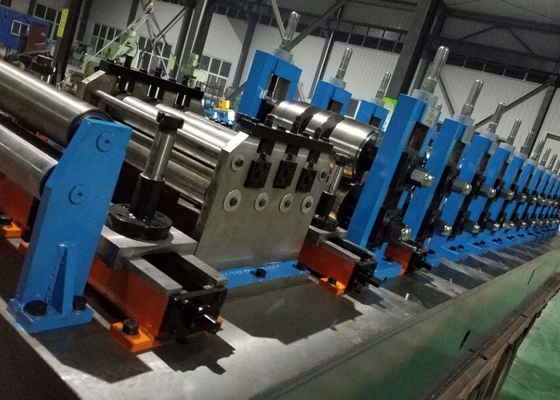

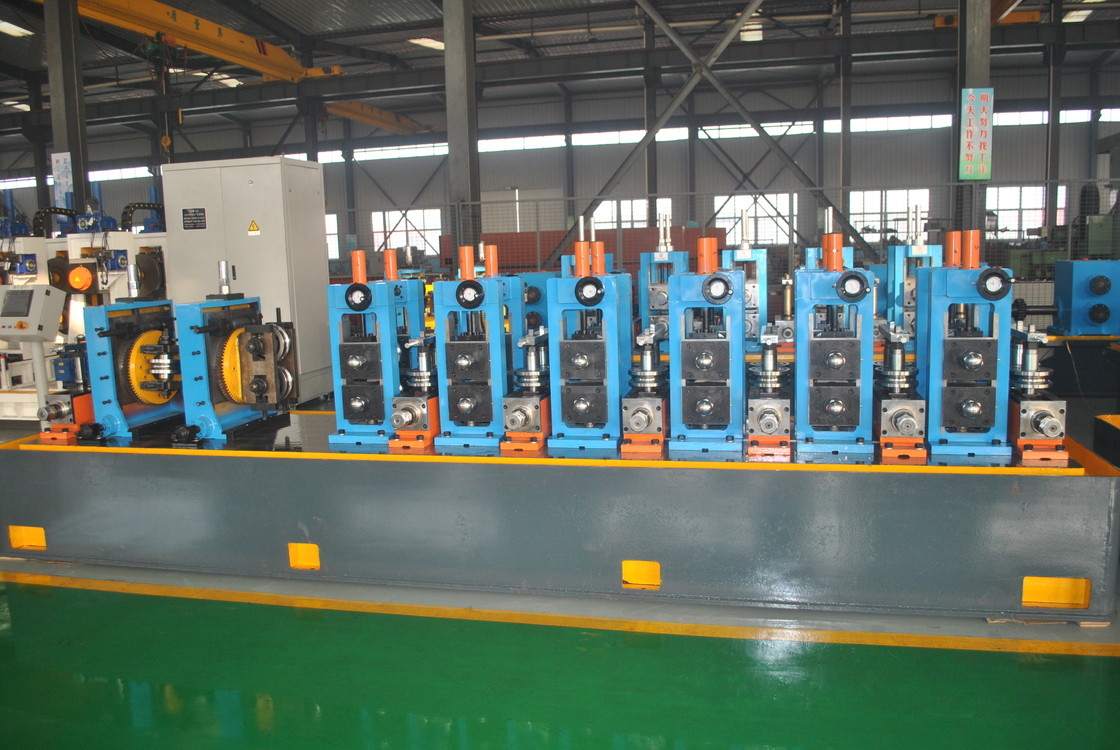

• التشكيل والحجم

وحدة التشكيل والحجم هي المعدات الحيوية لخط مصنع الأنابيب. هذه الوحدة تلتزم بنظرية الإطار المطاطي. يمكن أن تستمر في معالجة بعض أنابيب الصلب المحددة عن طريق لحام بدون اتصال،الذي يحمل بعض الصلب شريط إلى هذه الوحدة ودعها تمر لفة الإطار لإطار أنبوب خام، ومن ثم تأخذ السائل الكهربائي معا على سطح لحام الأنابيب بحيث معالجة درجة حرارة الأنابيب أعلى لتناسب لحام عن طريق لحام رول الضغط، ثم بعد تبريد،تشكيل الحجم والمسطح إلى المنتج ما هو الطلب الخاص بك أنبوب.



تشكيل (بايب أود)	مستديرة:Φ114-219mm
تشكيل سمك جدار الأنابيب	3-9ملم
سرعة التشكيل	ماكس.50m/min
عدد أجهزة التشكيل الأفقية	7
عدد منصات التشكيل، عمودياً	9
الوقوف على الدليل	1
الوقوف على اللوحة	1
موقف للوحة الطحن	1
حفرة الحفرة	2 مجموعات
عدد المقاعد الأفقية للقياس	5
عدد أجهزة القياس، عمودياً	5
رأس الأتراك	مجموعتان مع رأس واحد
مساحة العمود ومواد المقاعد الأفقية	Φ150mm، المادة 40Cr
مادة القاعدة العمودية	Φ80المادة 40Cr





• شفرة

المنشار الطائر

المنشارات الطائرة هي المنشارات التي تقطع بالساخن، والتي تدمج الأنابيب عن طريق تسخين عالية السرعة. باستخدام نظام تحكم STD عالية الدقة ونظام الآلات،القدرة السريعة والمعالجة الدقيقة هي ميزة هذه الوحدة.



أنبوب القطع Dia:Φ114-219mm

الحجم الدقيق: 8-12m

دقة: ± 3 ملم

أوقات القطع القصوى: 7 مرات / دقيقة

السرعة العاملة القصوى: 50m/min

أبعاد قطعة القطع:Φ1100×5×Φ110mm

المسار الأقصى للجهاز:2.8م

طاقة المحرك الكهربائي للقطع:132KW

قوة المحرك الكهربائي: 45 كيلوواط



- نعممشرحة طحن

المنشار القطع البارد هو تكنولوجيا القطع عبر الإنترنت الناشئة في صناعة الأنابيب الملحومة. الميزة الرئيسية هي أنها تتبنى مبدأ الطحن البارد. بعد القطع ، يتم تثبيت المشاريع من خلال المشاريع المختلفة.نهاية الأنابيب مسطحة وخالية من البقعلا توجد حاجة للقطع الثانوي للتطبيقات التي تتطلب متطلبات عالية من المعالجة.

الحد الأقصى للسرعة الخطية: 50 م/دقيقة.

نطاق طول القطع: 8 ~ 12 متر

دقة قطع الطول: ± 1.5 ملم (تقلبات سرعة الخط لا تتجاوز 2٪)

جهاز التحكم الرئيسي: سيمنز سيموتيون D435-2

نوع القطع: شفرة المنشار المزدوجة، قطع الطحن

سرعة التتبع: نفس طاحونة الأنابيب (10-50m/min)

نوع التحكم: AC servo



• عجلة عبور + رف تفريغ

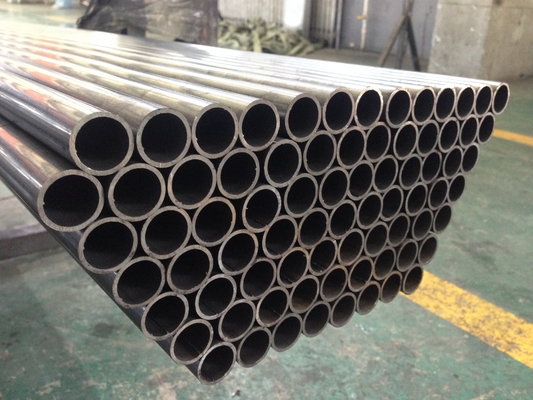

الأنابيب النهائية تمر على طول عجلة النقل ويتم نقلها تلقائيًا إلى المقعد. ثم تقوم آلة التعبئة البسيطة بتعبئة الأنابيب على شكل مستطيل.



المحرك: 3kw x2 مجموعة

الطول: 24 متر



• آلة اختبار هيدروليكية

Φ114 Φ219.1mmمضاعفةآلة اختبار هيدروليكية للمحطة

المعلم التقني:



1نطاق قطر أنابيب الصلب للاختبار: Φ114 Φ219.1 ملم

2طول أنبوب الفولاذ الاختبار: 612m

3مادة أنابيب الصلب: فولاذ الكربون العادي

4ضغط الاختبار الأقصى للأنابيب الفولاذية: ماكس 10MPa (100بار)

5وقت الاحتفاظ (يمكن تعيينه): 3~5 ثانية

6عدد الجذور لكل اختبار: جذور 2 في كل مرة

7شكل الختم: الختم المشع الخارجي

8متطلبات جسم الأنابيب: مستقيمة: جسم الأنابيب ≤ 2mm/m، نهاية الأنابيب ≤ 3mm (طول نهاية الأنابيب 1 متر) ،

الطول الكامل ≤20 ملم؛ إزالة حفرة أطراف الأنابيب.

10- وسط اختبار الضغط: المستحلب/المياه (لتأكد من أن الوسط نظيف وخالي من الشوائب)

11طريقة التنظيف: مضخة الطرد المركزي منخفضة الضغط IS125-100-315

12. التفتيش التناوب الجدول الدوار النشط: خفض XWD0.55-3-47 × 2

13طريقة ملء الماء بضغط منخفض: مضخة الطرد المركزي بضغط منخفض IS150-125-315

14طريقة الضغط: مضخة البولنجر عالية الضغط 3D2-SZ-75/25

15الاسطوانة الرئيسية في نهاية ثابتة: ثقب φ280

16الاسطوانة الرئيسية للنهاية المتحركة: ثقب φ280

17محرك المقعد المتحرك: XWED0.75-53-289

18شكل شعاع التوتر: شعاع التوتر المزدوج

19الطاقة المثبتة للمعدات: 130 كيلوواط

20الكفاءة: قطعة واحدة/دقيقة





عملية العمل:

الأنابيب العليا → محاذاة → نقل السلسلة إلى مركز ضغط المياه → مشبك → يمتد رأس اختبار النهاية الثابتة والمتحركة لإغلاق كلا النهايتين من أنابيب الصلب → الماء منخفض الضغط يملأ بالماء، exhausts → closes the water filling valve and exhaust valve → pressurizes → Protects pressure→Relieve pressure→Retract the fixed and mobile end test head→Clamp loose→Send the steel pipe out of the chain→empty water→discharge



• آلة تحديد الصفائح

هذه الآلة تستخدم لجمع، وتكديس أنابيب الفولاذ في 6 أو 4 زوايا، وتجميع تلقائيا. انها تعمل بشكل مستقر دون تشغيل يدوي. في الوقت نفسه،القضاء على الضوضاء والقرع من صدمة الأنابيب الصلبةخط التعبئة لدينا يمكن أن تحسن نوعية الأنابيب وكفاءة الإنتاج، وتخفيض التكلفة، وكذلك القضاء على مخاطر السلامة المحتملة.



• عجلة

المواد: Cr12

صلابة العجلة: HRC58-62

عمق صلابة التخفيف: ≥ 10 ملم

خشونة السطح: Ra≤0.8um



• 800 كيلوواط حاوية عالية التردد

الطاقة الخارجة: باوت> 800 كيلوواط

التردد المصمم: f=100~200KHZ

1 المعلمات المصممة

القوة الاسمية: 800 كيلوواط

القوة المشتركة القياسية: Pd=800kW

التيار الكهربائي المباشر: UdN=450V

التيار المستمر المشفر: IdN=2000A

الكفاءة الإجمالية: η≥ 85%

الطاقة > 800 كيلوواط

عاكس lMOSFET: 100kW × 8

lوضع خروج دائرة الخزان: لا يوجد خروج محول لحام، الرنين الثانوي
