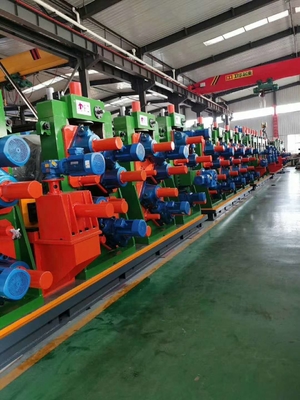

مطحنة الأنابيب الملحومة عالية التردد الأنابيب المستديرة Api مطحنة الأنبوب الأوتوماتيكية قطر 325 إلى 530 مم سمك 4 إلى 9 مم

• عربة التحميل

تستخدم عربة الملفات لجعل الملفات الفولاذية من وضعية التحميل إلى الملفات. في نفس الوقت رفع أسطوانة الزيت، بحيث يتم تحديد الثقب الداخلي لملفات الفولاذ بدقة على قوس الملفات،التوتر في الملف، ادفع مرة أخرى إلى الموقف الأصلي

فتحة أسطوانة الرفع: Φ250mm

ضغط النظام الهيدروليكي: 12Mpa

القوة الرفعية القصوى لسلاسل الرفع: 20 طن

عدد قضبان الإرشاد: 4

محرك السيارات: AC 4KW

سرعة السير للعربة: 10m/min

رحلة العربة: 6 مترات

• مُكشّف

يحتوي المكعب على بنية من المكعبات المتوسعة المفردة والقاعدة الثابتة. يحتوي على جزأين رئيسيين: الجسم الرئيسي والقاعدة الثابتة.تم تجهيز الجسم الرئيسي بنظام هوائي لتلبية احتياجات التوسع، وتقلص وفرامل من mandrels.

• وحدة التسوية

تستخدم هذه الوحدة بشكل رئيسي لإدخال رأس الفولاذ الجديد إلى وحدة التسطيح بعد أن تجلب وحدة التفكيك للفول إلى مكان العمل.

تحميل إيجابي وسلبي في اتجاهين

القطر الخارجي للوكرات الصحية: Φ250mm

محرك محرك الدوار الضغط: AC 7.5KW

سرعة السحب: 15 متر / دقيقة

• وحدة التسطيح

This unit is main used to flatten the head and trail of the strip steel and prepare for the next step cutting and shear welding so as to ensure the strip steel opposed flate and straight in the shear welding.

مستوى التسطيح وقدرة الضغط:

محرك ناقل الحركة: DC75KW

سرعة مواد الرصاص: 8-40m / min

رجل الطلاء: Φ100 × 120 ((اثنان)

عجلة الرصاص قطر: Φ260×1600mm، المواد: 42CrMo

قطر الدوار المسطح: Φ200×1600mm، المادة: 42CrMo

ضغط عجلة الرصاص أسفل الأسطوانة: φ120 × 90mm

• أمقطوعة خارجية ومحامية

تستخدم لقطع الجزء غير المنتظم من رأس الشريط والذيل، وتحقيق التواء ذيل الشريط من الملف السابق مع رأس الشريط من الملف التالي، وحاملها معا لتغذية مستمرة الحلقة.

شكل الهيكل: سرير لحام القص ، جهاز تغذية القص ، جهاز مركز مزدوج ، نظام قص مزدوج ، نظام لوحة قص ، نظام قيادة لوحة القص السفلية لللحام ، إلخ.

أداء المواد: قوة الانسحاب هي 621MPa

محرك محرك الصفيحات: DC11KW

محرك ضبط الصفيحة: AC4KW

محرك المحطة الهيدروليكية: 55 كيلوواط

المحرك المتحرك للدبابة: DC2.2KW

القطر الخارجي للوصلة: φ320mm

• الأفقيةالاكومولاتور16M

هذه الآلة هي بين لحام القطع ومضخة (طاحونة تشكيل الحجم) ، تستخدم بعد أن يتم استهلاك لفة من الصلب الشريط، قبل لفة الشريط التالية منذ تحضيرها من التفريغ،وقت القص واللحام القصير لضمان أن المضيف (مصنع تشكيل الحجم) الإنتاج المستمر وتخزين ما يكفي من الصلب الشريط.

هذه الوحدة هي الرئيسية تشمل في الصحافة والحمل جهاز المواد، تجميع الاكومولاتور، وحدة نقل المواد، وحدة التحكم الكهربائية

المواصفات:

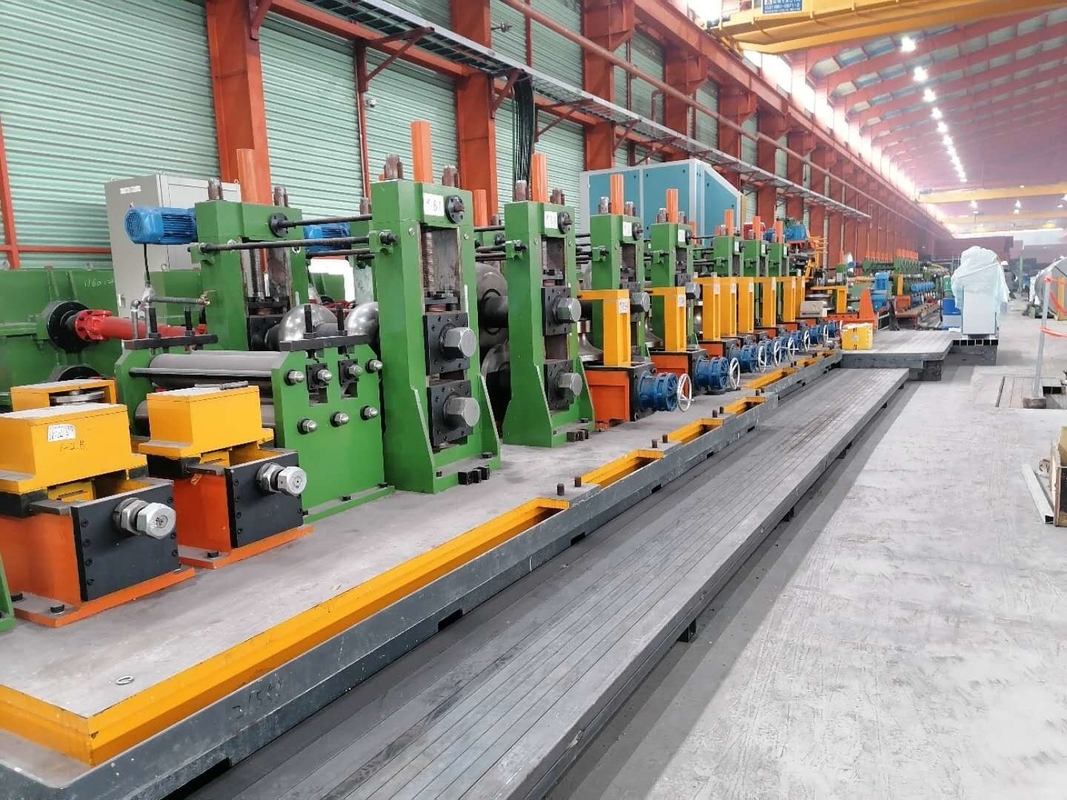

• التشكيل والحجم

وحدة التشكيل والحجم هي المعدات الحيوية لخط مصنع الأنابيب. هذه الوحدة تلتزم بنظرية الإطار المطاطي. يمكن أن تستمر في معالجة بعض أنابيب الصلب المحددة عن طريق لحام بدون اتصال،الذي يحمل بعض الصلب شريط إلى هذه الوحدة ودعها تمر لفة الإطار لإطار أنبوب خام، ومن ثم تأخذ السائل الكهربائي معا على سطح لحام الأنابيب بحيث معالجة درجة حرارة الأنابيب أعلى لتناسب لحام عن طريق لحام رول الضغط، ثم بعد تبريد،تشكيل الحجم والمسطح إلى المنتج ما هو الطلب الخاص بك أنبوب.

• مشرحة طحن

عندما يرسل جزء التشكيل والحجم أنبوب الفولاذ المشكّل إلى المنشار، تتبع سيارة المنشار لتكون متزامنة مع سرعة الأنابيب. قم بتثبيت الأنابيب.النظامين من المنشار المثبتة على الطاولة المدورة تأخذ شفرة المنشار للدوران من تلقاء نفسها، وتغذية تحت محرك إمداد AC servo. يقوم نظام الشحن بالحركة المركبة في اللوحة المدورة وإمداده الخاص ،ويقطع أنبوب الفولاذ على طول مسار الشكل القطعي للقطعة التي سيتم قطعهاثم يستريح كل نظام مرة أخرى إلى موقعه الأصلي وينتظر دورة العمل التالية.

(ب)أرامتر:

محرك الفولاذ المتردد: 22KWX2

محرك خدمة محرك التيار المتردد: 45 كيلوواط

دورة لوحة كبيرة: 15 كيلوواط

محرك التغذية: 4.4KWX2

قطر شفرة المنشار: 400 ملم

دقة القطع: ≤±3mm

طريقة القطع: شفرة المنشار المزدوجة، نوع الطحن

سرعة التتبع: نفس سرعة الوحدة

وظيفة المعدات: يدوية، أوتوماتيكية

طريقة التحكم: تحديد موقع خدمة التيار المتردد

ضغط النظام الهيدروليكي: 12Mpa

قطع الغذاء يتبنى طريقة الإحداثيات القطبية

• عجلة عبور + رف تفريغ

الأنابيب تمر على طول عجلة النقل ويتم نقلها تلقائيًا إلى المقعد.

الطول:

تبريد الهواء: 50 متر

إغلاق: 24 متراً

الرأس المسطح: 24 متراً

الاختبار الهيدروليكي: 24 متر

• آلة اختبار هيدروليكية

Φ325‬Φ530ملممضاعفةآلة اختبار هيدروليكية للمحطة

معايير الأداء الفني:

نطاق قطر أنبوب الصلب المختبر: φ219 φ530 ملم

سمك أنبوب الصلب للاختبار: 4 ′′ 9 ملم

طول أنبوب الصلب للاختبار: 6 ∼ 10 م

مواد أنابيب الصلب للاختبار: Q235، Q345، X70

ضغط الاختبار الأقصى للأنابيب الفولاذية: 20.7MPa

وقت ضغط الاحتفاظ (يمكن تعديله): 315 ثانية

عدد الجذور لكل اختبار: جذر واحد في كل مرة

شكل الختم: الختم الشعاعي

متطلبات جسم الأنابيب: مستقيمة: جسم الأنابيب ≤2mm/m، نهاية الأنابيب ≤3mm (طول نهاية الأنابيب 1 متر) ، الطول الكامل ≤20mm؛ إزالة حفرة نهاية الأنابيب.

وسط اختبار الضغط: المستحلب/المياه (استخدام معاد تدويره)

طريقة الغسل: الماء المملوء مسبقًا (ضخة ضغط منخفضة وخزان تخزين المياه والإكسسوارات)

محرك القيادة للفيضان وسلسلة التوجيه النشط: FA67-26.6-M2.2-H2

محرك القيادة للطاولة الدورية النشطة للشطف: XWD4-59-1.1

أسطوانة رفع مائدة الدوار النشطة: Φ100/Φ70-100

طريقة ملء الماء بضغط منخفض: ملء خزان ملء السائل

اختيار وضع عمل المعدات:

لديها ثلاثة أنماط عمل: يدوية وشبه أوتوماتيكية وأوتوماتيكية

إيقاف التشغيل و إيقاف الطوارئ

لديها وظائف التحكم في بدء التشغيل والإيقاف العادي والتحكم في إيقاف الطوارئ في حالات الطوارئ بعد إيقاف الطوارئ ، سيتم إيقاف تشغيل المحرك ،والإرشادات المدخلة والمخرجة لـ PLC لن يتم تشغيلها، وهو مريح لتحقيق وتشخيص معلومات العيب.

• آلة الكشف عن العيوب

تستخدم هذه المعدات للكشف عن العيوب السطحية والداخلية لجسم الأنابيب واللحام لتقييم نوعية المنتج.ويمكن عرض الموقف مباشرة، شكل، حجم وشدة العيب، وتكرارية فحص العيب جيدة.

• آلة موجهة للنهاية

• عجلة

المواد: Cr12

صلابة العجلة: HRC58-62

عمق صلابة التخفيف: ≥ 10 ملم

خشونة السطح: Ra≤0.8um

• 800 كيلوواط حاوية عالية التردد

معايير التصميم لحامية عالية التردد في الحالة الصلبة

· قوة الخروج الاسمية: 800 كيلوواط

· الجهد المباشر الاسمي: UdN=250V

· التيار المستمر المسموح به: 4000A

التردد الخارجي: f=150-230kHz

· الكفاءة الإجمالية: η> 85%

· شكل الرنين: الرنين المركب

· شكل مخرج الخزان: لا يوجد مخرج محول لحام.

معدل الارتفاع: < 1%

· وضع اللحام: اللحام بالتحريك

· قدرة توزيع الكهرباء: 1200KVA

· الجهد المدخل: ثلاثي المرحلة 380V / 50Hz، 3 مرحلة 4 نظام الأسلاك

· التيار الإدخالي المسموح به: I=1827A 1.2 نظام التبريد من الدورة الرقيقةWنظام تبريد هواء-ماء

ضغط المياه العاملة ((Mpa): 0.32Mpa

· تدفق العمل ((m3): 50-90m3

· طاقة التبريد: 250 كيلوواط

· الحجم القياسي ((ملم): 3500×1250×2650l

· عدد أجهزة السحب: 4 مجموعات

الـ كاملة مجموعة من صلبة الدولة HF لحام تشمل ناعمة يتابع سبعة أجزاءخزانة المصلح، خزانة العاكس، نظام تبريد المياه الناعمة المدورة، المحول التدريجي، وحدة التحكم، وعقدة قابلة للتعديل ثلاثية الأبعاد، وقدم الخروج.
