تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | معدات تصنيع الأنابيب الفولاذية المربعة Hrc مطحنة الأنبوب الأوتوماتيكية الكاملة | سمك اللفة: | 12 ملم |
|---|---|---|---|
| عرض الملف: | 600 ملم | القطر الداخلي: | 580 ملم |
| القطر الخارجي: | 2100 مم | السرعة: | 30 م / دقيقة |
| الضمان: | سنة واحدة | المواد: | منخفض الكربون HRC |
| نوع التشكيل: | تشكيل مباشر | ورشة عمل: | 180 × 24 م، الارتفاع > 7 م (الرافعة إلى الأرض) |
| إبراز: | معدات مطحنة أنابيب الصلب hrc,معدات مطحنة الأنابيب ذات الدقة العالية الكاملة الأوتوماتيكية,مطحنة الأنبوب الأوتوماتيكية الفولاذية hrc |
||

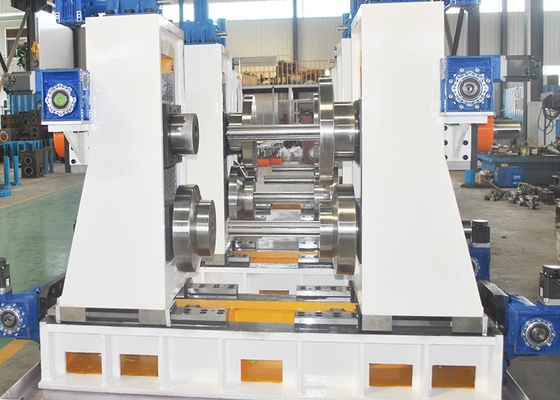

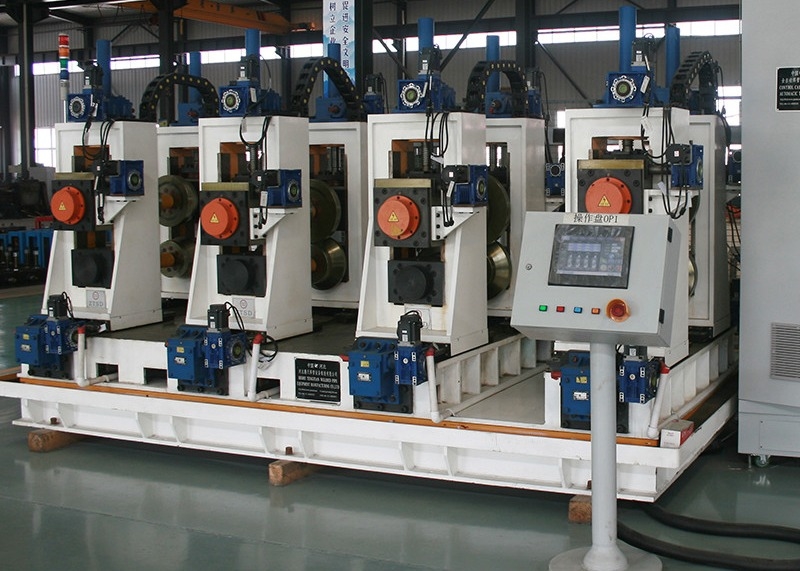

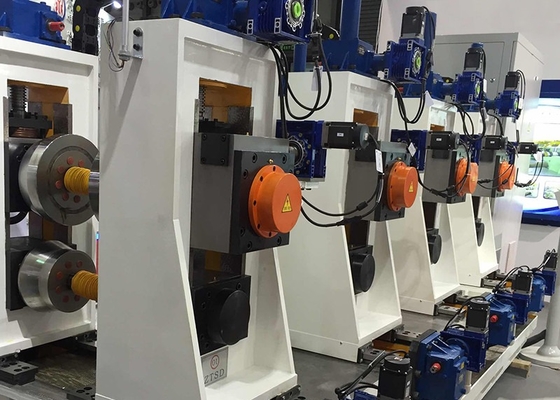

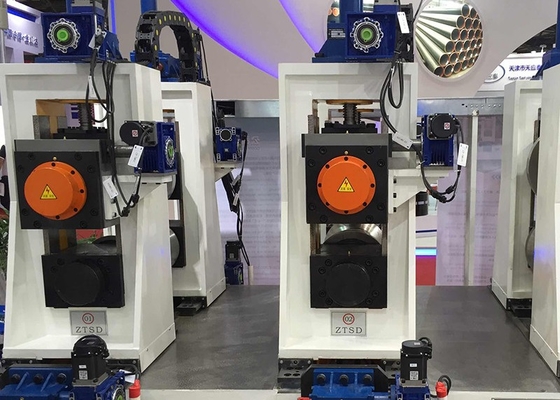

مربع Hrc الصلب أنابيب صنع آلة معدات مطحنة الأنابيب الآلية الكاملة
I. مقدمة
خط إنتاج الأنابيب عالية الدقة عالية التردد لحام هو أساسا لإنتاج الأنابيب المربعة والأنابيب مستطيلة.التصميم المبتكر، التحكم الكامل مع تحكم الكمبيوتر أو الكمبيوتر، والتكنولوجيا المتقدمة، والتشغيل والصيانة مريحة، وبلغت المستوى الدولي في أوائل التسعينات، للمستوى الرائد المحلي.
II. الاختلافات مع خطوط إنتاج الأنابيب التقليدية
1. في فترة زمنية قصيرة جداً لإنهاء تعديل الدوار، تقليل شديد من وقت تغيير الدوار عند استبدال المنتجات، وبالتالي تحسين الكفاءة وخفض تكلفة الإنتاج؛
2.بسبب المعدات تعتمد مجموعة واحدة من القالب المشترك، وتنتج المواصفات المختلفة من الأنبوب، تحتاج فقط إلى ضبط،لا حاجة إلى تغيير، ومعدل توفير الدوار في أكثر من 90٪،مما يقلل من تكلفة الدوار;
3.مع ضبط المحرك، انخفض إدخال الأدوات والأضرار المعدات عند تغيير لفة، وتحسين عمر الخدمة للمعدات.
4.وبسبب بنية اللفاف المركب، فإن نقطة الاتصال بين اللفاف والشريط بدلاً من اتصال الخط الأصلي، تقلل من ارتداء اللفاف وتحسين عمر خدمة اللفاف.
III. عملية المنتج
1المواد الخام (الشريط)
2سيارة التحميل
3. المكشوف
4قطع و لحام
5التغذية
6مواد التخزين
7التسوية السلبية
8. تشكيل التلويح
9لحام عالية التردد
10. إزالة حفرة اللحام
11التبريد
12. الحجم
13. التسوية الخام
14. قطع الطول
15. جمع
IV. مواصفات معايير المنتج
| النموذج | طول الجانب النطاق | سمك | سرعة التشكيل (m/min) | قوة المحرك ((KW) | المنطقة الميكانيكية |
| (م3) | |||||
| HG20 | 6 × 6 ~ 16 × 16 مم | 0.3 -1 ملم | 30 - 120 | 55 | 7 × 50 |
| HG32 | 9 × 9 ~ 25 × 25 ملم | 0.3 - 2.0 ملم | 30 - 120 | 75 | 7 × 50 |
| HG50 | 12 × 12 ~ 40 × 40 مم | 0.8 - 2.5 ملم | 30 - 110 | 110 | 7 × 60 |
| HG60 | 15 × 15 ~ 47 × 47 مم | 0.8 - 3 ملم | 30 - 100 | 132 | 7 × 65 |
| HG76 | 9 × 9 ~ 60 × 60 ملم | 1 - 3 ملم | 30 - 100 | 320 | 8 × 80 |
| HG89 | 25 × 25 ~ 70 × 70 مم | 1 - 4 ملم | 30 - 80 | 350 | 8 × 80 |
| HG114 | 35 × 35 ~ 89 × 89 مم | 1.5 - 5.0 ملم | 30 - 60 | 400 | 10 × 100 |
| HG165 | 47 × 47 ~ 129 × 129 مم | 3 - 7 ملم | 30 - 50 | 600 | 10 × 110 |
| HG219 | 89 × 89 ~ 172 × 172 مم | 4 - 8 ملم | 20 - 40 | 800 | 12 × 150 |
| HG273 | 89 × 89 ~ 214 × 214 مم | 4 - 10 ملم | 15 - 30 | 1000 | 18 × 160 |
| HG325 | 129 × 129 ~ 255 × 255 مم | 4 - 12 ملم | 10 - 30 | 1200 | 18 × 180 |
| HG426 | 129 × 129 ~ 335 × 335 ملم | 4 - 16 ملم | 8 - 25 | 1400 | 18 × 180 |
| HG508 | 172 × 172 ~ 400 × 400 مم | 4 - 20 ملم | 8 - 20 | 2000 | 21 × 180 |
| التوسع الأخير في تكنولوجيا الأعمال، إضافة المشاريع المتاحة | |||||
| HG600 | خط إنتاج للأنابيب الملحومة المربعة، الحد الأقصى لطول الجانب من الأنابيب هو 600 × 600mm. | ||||
| HG765 | خط إنتاج للأنابيب المطاوئة المستديرة، أقصى قطر للأنابيب هو 765mm. | ||||
V. مظهر المصنع
