تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | 80m / Min أنبوب مطحنة آلة هول تصميم الكهربائية الملحومة أنابيب الصلب التلقائي أنبوب مطحنة | المواد القابلة للتطبيق: | الصلب |
|---|---|---|---|
| مواصفات المعدات: | العميل المحدد | طريقة التشكيل: | ضغط الأسطوانة |
| طريقة اللحام: | لحام الحث عالي التردد | السرعة: | 80 م / دقيقة |
| الضمان: | سنة واحدة | المواد: | منخفض الكربون HRC |
| نوع التشكيل: | تشكيل مباشر | ورشة عمل: | 120 × 10 م، الارتفاع > 7 م (الرافعة إلى الأرض) |
| إبراز: | آلة مطحنة الأنبوب 80m / min,آلة مطحنة الأنبوب ذات الإنتاج التلقائي,مطحنة الأنابيب الملحومة عالية التردد التعريفي |
||

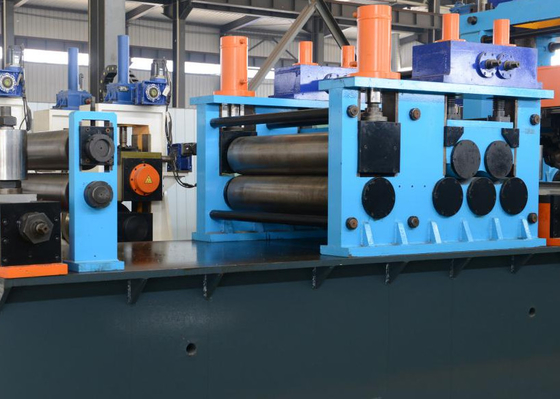

80m/Min صناعة طاحونة الأنابيب حفرة التصميم الكهربائية الصلب الملحوم أنابيب طاحونة الأنابيب التلقائية
I. مقدمة
خط إنتاج الأنابيب الملحومة بالخيط المستقيم عالية التردد يدخل مواصفات معينة من الشريط الصلب إلى الوحدة، يلف الشريط الصلب إلى شريط أنبوب من خلال الأدوات،ثم يستخدم تأثير القرب وتأثير الجلد من التردد العالي لتحمية حافة الشريط على الفور إلى درجة حرارة اللحاميتم الانتهاء من اللحام تحت قوة عجلة التطويق، ثم يتم تبريدها بالماء، والحجم وتقويم لتصبح أنبوب الفولاذ من المواصفات المطلوبة.التشغيل والصيانة مريحة وبسيطة. الوحدة لديها جودة عالية من المعالجة ودقة التجميع، ويمكن أن تنتج أنابيب الفولاذ الملحومة الكهربائية بدقة عالية نسبيا من خلال اعتماد مرور رول معقول.
الصناعة المطبقة على المنتج
تكوين المعدات
| 1سيارة التحميل | 2. المكشوف |
| 3وحدة التسوية | 4وحدة التسطيح |
| 5. آلة القطع واللحام الآلية | 6. المُكدّس |
| 7. تشكيل و قياس | 8.منشار بارد /منشار طحن /منشار طائر |
| 9. عجلة النقل + رف التفريغ | 10. آلة تحديد الصفائح التلقائية |
| 11. عجلة | 12مصفح التردد العالي |
IV. مواصفات معايير المنتج
| النموذج | طول الجانب النطاق | سمك | سرعة الإنتاج (m/min) | قوة المحرك ((KW) | المنطقة الميكانيكية |
| (م3) | |||||
| HG20 | 6 × 6 ~ 16 × 16 مم | 0.3 -1 ملم | 30 - 120 | 55 | 7 × 50 |
| HG32 | 9 × 9 ~ 25 × 25 ملم | 0.3 - 2.0 ملم | 30 - 120 | 75 | 7 × 50 |
| HG50 | 12 × 12 ~ 40 × 40 مم | 0.8 - 2.5 ملم | 30 - 110 | 110 | 7 × 60 |
| HG60 | 15 × 15 ~ 47 × 47 مم | 0.8 - 3 ملم | 30 - 100 | 132 | 7 × 65 |
| HG76 | 9 × 9 ~ 60 × 60 ملم | 1 - 3 ملم | 30 - 100 | 320 | 8 × 80 |
| HG89 | 25 × 25 ~ 70 × 70 مم | 1 - 4 ملم | 30 - 80 | 350 | 8 × 80 |
| HG114 | 35 × 35 ~ 89 × 89 مم | 1.5 - 5.0 ملم | 30 - 60 | 400 | 10 × 100 |
| HG165 | 47 × 47 ~ 129 × 129 مم | 3 - 7 ملم | 30 - 50 | 600 | 10 × 110 |
| HG219 | 89 × 89 ~ 172 × 172 مم | 4 - 8 ملم | 20 - 40 | 800 | 12 × 150 |
| HG273 | 89 × 89 ~ 214 × 214 مم | 4 - 10 ملم | 15 - 30 | 1000 | 18 × 160 |
| HG325 | 129 × 129 ~ 255 × 255 مم | 4 - 12 ملم | 10 - 30 | 1200 | 18 × 180 |
| HG426 | 129 × 129 ~ 335 × 335 ملم | 4 - 16 ملم | 8 - 25 | 1400 | 18 × 180 |
| HG508 | 172 × 172 ~ 400 × 400 مم | 4 - 20 ملم | 8 - 20 | 2000 | 21 × 180 |
| التوسع الأخير في تكنولوجيا الأعمال، إضافة المشاريع المتاحة | |||||
| HG600 | خط إنتاج للأنابيب الملحومة المربعة، الحد الأقصى لطول الجانب من الأنابيب هو 600 × 600mm. | ||||
| HG765 | خط إنتاج للأنابيب المطاوئة المستديرة، أقصى قطر للأنابيب هو 765mm. | ||||
V. مظهر المصنع
