عالية التردد لحام أنبوب مطحنة آلة التماس مستقيم لفة تمرير التصميم

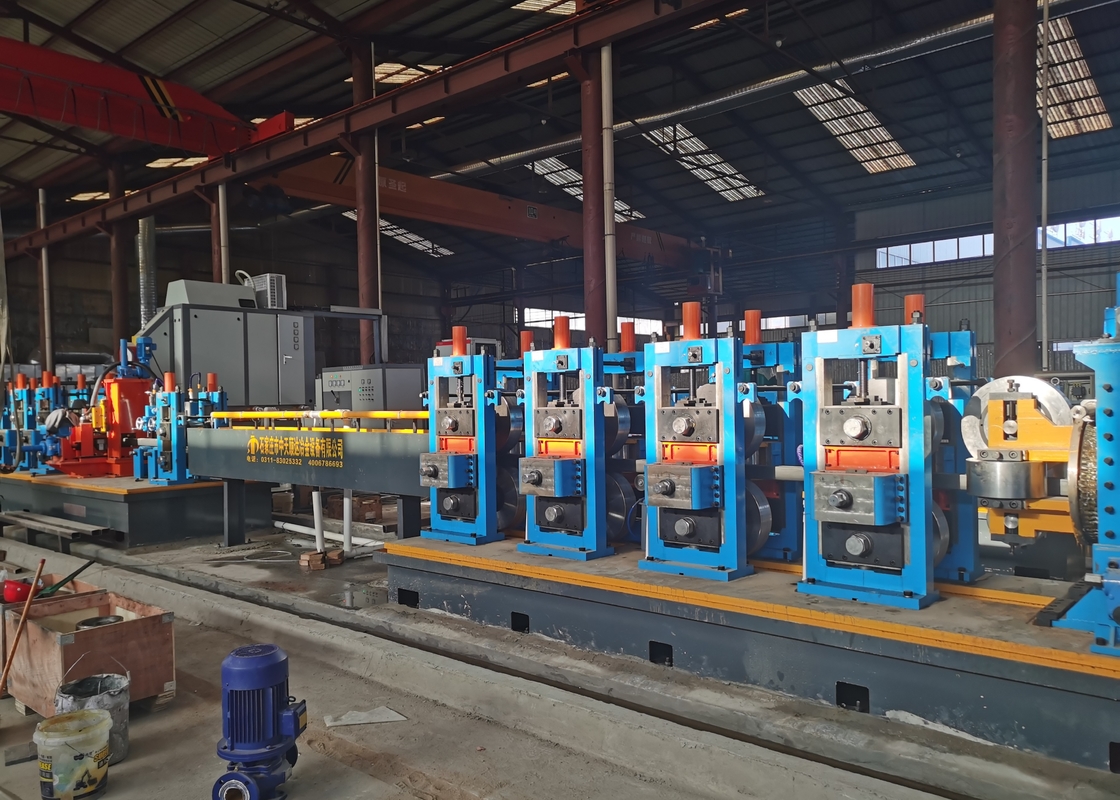

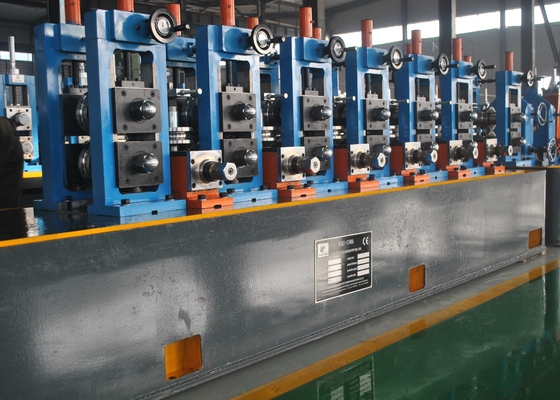

خط إنتاج الأنابيب ذات التردد العالي الملحومة المباشر

تم تصميم خط إنتاج الأنابيب ذات التردد العالي ZHG38 لإنتاج أنابيب لحامية من ف10-ف38mm في القطر و 1.0-2.3mm في سمك الجدار وأنابيب مربعة 8x8-30x30mm، سمك 1.0-2.0mm.اعتماد تصميم المرور المتحرك، يمكن لخط الإنتاج تصنيع أنابيب الصلب المطاطية مع معالجة عالية الجودة وتجميع دقة عالية.

وفقًا لمبادئ توجيهية التصميم لتحسين طبيعة التشغيل والبيئة وخصائص السلامة والإنتاج ، والحد من تكلفة الدوار لضمان كفاءة عالية ،خط إنتاج ZHG38 يتبنى نمط فتحة نصف قطرها المزدوج.

1المعلمات الرئيسية والمواصفات

مواصفات المواد:متوافقة مع معيار YB189-64

المواد: الفولاذ المنخفض الكربون والفولاذ المنخفض السبائك للبناء

الخصائص الميكانيكية: σ_ب≤520Mpa،σ_s≤365MPa

عرض الشريط: 45 إلى 120 مم

سمك الشريط:1.0 إلى 2.3 ملم

القطر الداخلي للملفات: 480 إلى 520 مم

القطر الخارجي للملفات: 1000 إلى 1800 مم

وزن الملف: ≤1.5T

مواصفات الأنابيب المصفحة:

قطر الأنابيب المستديرة:φ15-φ38mm 1.0 إلى 2.3mm

أنبوب مربع: 15 × 15 إلى 30 × 30mm 1.0 إلى 2.0mm

طول القطع الثابت: 4 إلى 6 م

دقة قطع الأنابيب: 0 إلى 3 ملم

سرعة التشكيل:20 إلى 130 متر/دقيقة

2. سير العملية

تحميل الملف

إزالة الملفات

القطع واللحام

جهاز تجميع أفقي مستدير

التشكيل

لحام HF

إزالة الحمض

التبريد

الحجم

التصحيح

أشارة قطع باردة

الإرسال

التعبئة

التخزين

3ضمان الجودة وخدمة ما بعد البيع

المعدات التي تصل إلى المشتري، وموظفي الخدمات التقنية في موقع الحادث إصلاح الأخطاء، الصيانة، تشغيل المعدات، التشغيل، التشغيل وتعليمات الصيانة،المسؤول عن التدريب التقني لموظفي تشغيل وصيانة المعدات للمشتري. يستخدم في المستخدمين يلتزمون بالقواعد، تحت معدات تشغيل عادية، منذ 12 شهرا من تاريخ وصول المعدات، مثل تأثير إيجابي على جودة استخدام،الأجزاء التالفة تؤدي إلى المعدات لا يمكن أن تعمل بشكل طبيعي، المصنع سوف يعطي الإصلاح أو استبدال مجانا.
