تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | معدات تصنيع الأنابيب الملحومة ذات التردد العالي F200×200 | سمك اللفة: | 1-2.3 ملم |
|---|---|---|---|
| عرض الملف: | 45- 120 ملم | القطر الداخلي: | 80 إلى 520 ملم |
| القطر الخارجي: | 1000 إلى 1600 ملم | السرعة: | الحد الأقصى 120 م / دقيقة |
| الضمان: | سنة واحدة | المواد: | منخفض الكربون HRC |
| الكلمات الرئيسية: | مطحنة الأنابيب الملحومة عالية التردد | ||
| إبراز: | مطحنة الأنابيب الملحومة عالية التردد f200 × 200,مطحنة الأنابيب الملحومة عالية التردد الدقيقة,مطحنة الأنبوب عالية التردد الدقيقة |
||
F200 × 200 خط إنتاج الأنابيب ذات الدقة العالية
يتم استخدام خط إنتاج الأنابيب ذات الدرجة العالية من التردد F200 × 200 للأنابيب ذات الدرجة العالية من الدرجة العالية من الدرجة العالية من الدرجة العالية من الدرجة العالية من الدرجة العالية من الدرجة العالية من الدرجة العالية.على أساس هضم وامتصاص معدات مماثلة في الداخل والخارج، كل آلة واحدة من خط الإنتاج هذا تم تصميمها بشكل مبتكر في تركيبة مع الظروف الوطنية في بلدي.مستوى التصميم وجودة التصنيع في المرتبة الرائدة في البلاد، وقد وصلت الهيكل والدقة إلى مستوى الوحدات التي تم إدخالها في السنوات الأخيرة. هذه الوحدة لديها جودة عالية من المعالجة ودقة التجميع وتعتمد مرور رول معقول،والتي يمكن أن تنتج أنابيب الفولاذ الملحومة بالكهرباء بدقة عالية نسبياً.
1المعلمات الرئيسية والمواصفات
|
تتوافق مع معيار YB189-64 |
|
| المواد |
الصلب المنخفض الكربون والصلب المنخفض السبائك للبناء |
| الخصائص الميكانيكية | σb≤610Mpa،σs≤345MPa |
| عرض الشريط | 300×800ملم |
| سمك الشريط | 20.06.0ملم |
| هوية الملفات | Φ580 φ630mm |
| زائدة من الملفات | φ1300 φ2000mm |
| وزن الملف | ≤ 18.0T |
2مواصفات الأنابيب المصفحة
| حجم الأنابيب المربعة | 75 × 75 إلى 200 × 200 ملم |
| سمك الأنابيب المربعة | 2من 0.0 إلى 6.0 ملم |
| الطول النهائي للأنابيب | من 6 إلى 9 أمتار |
| دقة القطع | ± 2 ملم |
| سرعة التشكيل | 10 إلى 50 م/دقيقة |
3المعايير الرئيسية لكل وحدة
تحميل السيارة هي هيكل لحام فولاذي ، لديها أقدام من الفولاذ والسيارة العرضية جزأين.على جسم السيارة مجهزة بأربع عجلاتسيارة مدفوعة بمحرك تمشي على القضبان التي ثابتة في القاعدة
الجهاز هو من بنية مخروط واحد. يستخدم لدعم لفائف الصلب وتوفير المواد الخام لخط الإنتاج. تتكون الآلة أساسا من القاعدة، والعمود الرئيسي، والدعم الدوار،نظام جهاز الفرامل الهوائية، لنوع التوسع القابل للتحرك.التوسع الهيدروليكي والقيادة الهوائية
يتم استخدام الرأس المستقيم الرئيسي لقيادة الفولاذ الملفوفة جديدة رأس تغذية في وحدة المسطحة بعد وحدة uncoiler جلب الملفوفة في مكان العمل
تستخدم آلة التسوية لتسوية رأس الشريط الصلب ونهايته ، مما يسهل القطع والحامية.
يستخدم الجهاز لقطع الطرفين غير المنتظمة للشرائط ومن ثم ربط الشرائط باللحام.
ويتضمن الاكوموليتر الأفقي الرئيسي في جهاز المواد الصحافة والحمل وحدة تجميع الاكوموليتر ووحدة مواد الحمل ووحدة التحكم الكهربائية.

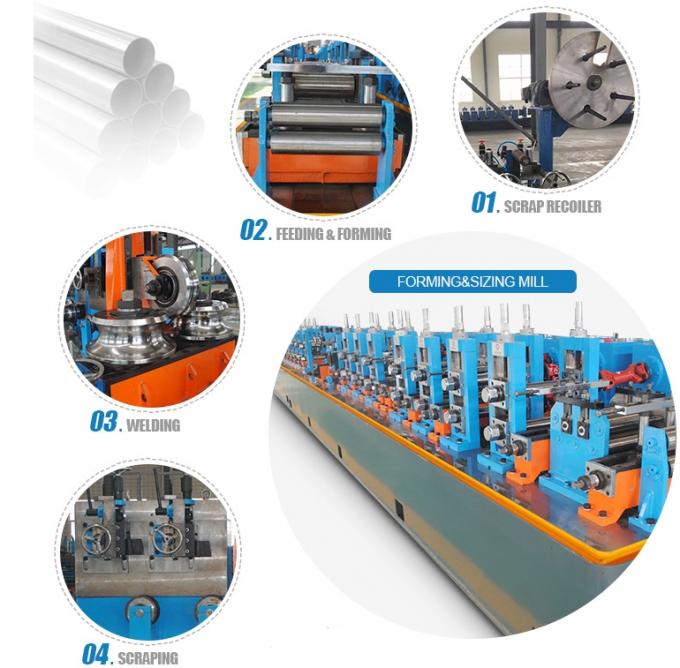

آلة التشكيل: شريط الفولاذ يذهب إلى منصة التشكيل ثم في الجزء التشكيل إلى شكل مستدير، ثم يتم لحام وتشكيل إلى مربع.
تستخدم لقطع الأنابيب بدقة إلى طول تلقائيًا في ظل شرط تسليم الأنابيب باستمرار من الطاحونة بسرعة عالية.
