| مكان المنشأ: | خبى |
| اسم العلامة التجارية: | TengTian |
| إصدار الشهادات: | CE, ISO9001, BV |
| رقم الموديل: | 151 |
| السمة | القيمة |
|---|---|
| المواد القابلة للتطبيق | sjr225 |
| طريقة القطع | منشار بارد |
| اسم المنتج | خط إنتاج أوتوماتيكي بالكامل |
| السرعة | 45 متر/دقيقة |
| مواصفات المعدات | مواصفات العميل |
| طريقة التشكيل | الضغط بالأسطوانة |
| الضمان | سنة واحدة |
| المادة | HRC منخفض الكربون |
| نوع التشكيل | التشكيل المباشر |
| ورشة العمل | 90 × 5 م، H＞3 م (الرافعة إلى الأرض) |

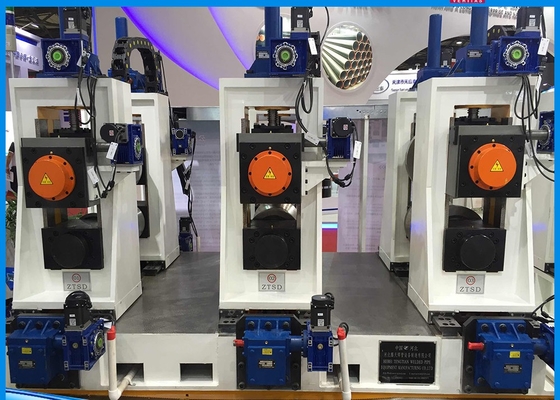

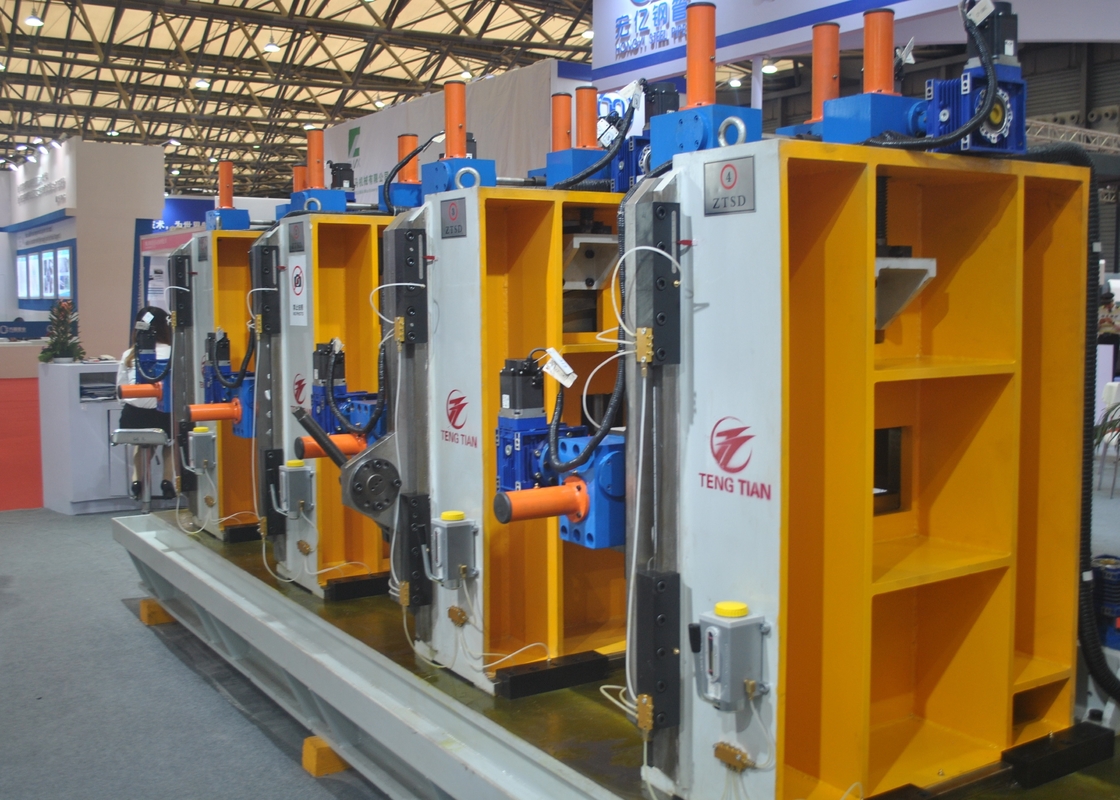

تم تصميم آلة تشكيل الأنابيب ERW الأوتوماتيكية بالكامل عالية السرعة مع تعديل سيرفو لتصنيع مقاطع فولاذية مختلفة تستخدم في صناعات المعادن والبناء والنقل والآلات والمركبات. يستخدم خط الإنتاج المتقدم هذا شرائط الصلب كمادة خام لإنتاج الفولاذ المقاوم للصدأ المدلفن على البارد من خلال تقنية التشكيل على البارد الموثوقة.
يتضمن النظام تقنية PROFIBUS في نظام التحكم الخاص به لضمان التشغيل المتزامن للغاية والجودة المثلى للمنتج. مع الحفاظ على جميع المؤشرات وتكاليف التشغيل عند أدنى المستويات، يوفر هذا الجهاز حلاً اقتصاديًا لإنتاج الفولاذ المقاوم للصدأ المدلفن على البارد.
| رقم. | الموديل | الحجم | السماكة (مم) | وزن اللفة (مم) | سرعة التشكيل (م/دقيقة) | السعة المثبتة (كيلو واط) |
|---|---|---|---|---|---|---|
| 1 | 200 | 20x20-50x50 | 1-3 | 5 | 20-80 | 900 |
| 2 | 600 | 60x60-150x150 | 2-7 | 10 | 20-60 | 1400 |
| 3 | 800 | 80x80-200x200 | 2.5-10 | 15 | 20-40 | 1600 |
| 4 | 1050 | 100x100-250x250 | 3-12.7 | 20 | 15-30 | 2600 |
| 5 | 1250 | 120x120-300x300 | 3-14 | 30 | 10-25 | 3200 |
| 6 | 1400 | 150x150-350x350 | 4-14 | 30 | 8-20 | 3600 |
| 7 | 1600 | 200x200-400x400 | 4-16 | 30 | 8-15 | 3900 |
| 8 | 2000 | 250x250-500x500 | 4-20 | 40 | 8-15 | 4200 |
| رقم. | اسم المكون |
|---|---|
| 1 | بكرات اللف والفك |
| 2 | أداة التسوية والتسوية |
| 3 | القص واللحام الأوتوماتيكي |
| 4 | آلة التغذية واللكم |
| 5 | جزء التشكيل والتحجيم الأوتوماتيكي |
| 6 | آلة القطع |
| 7 | عبر البكرات |
| 8 | التعبئة والتغليف والتحميل على منصات نقالة الأوتوماتيكي |
