| اسم المنتج: | وحدة سلسلة Lw مجتمعة لآلة تصنيع الأنابيب الملحومة تكنولوجيا تشكيل Ff | سمك اللفة: | 1.5~4.5 ملم |
|---|---|---|---|
| عرض الملف: | 160~400 ملم | القطر الداخلي: | φ508 φ610mm |
| القطر الخارجي: | φ1500～φ2000mm | السرعة: | 75 × 45 × 80m/min؛ 100 × 100 × 60m/min |
| الضمان: | سنة واحدة | المواد: | منخفض الكربون HRC |
| الكلمات الرئيسية: | آلة تصنيع الأنابيب الملحومة | ||
| إبراز: | وحدة مطحنة الأنابيب الملحومة المدمجة,مطحنة الأنبوب الملحومة بتكنولوجيا تشكيل ff,مطحنة الأنبوب الملحومة بتكنولوجيا تشكيل ff |
||

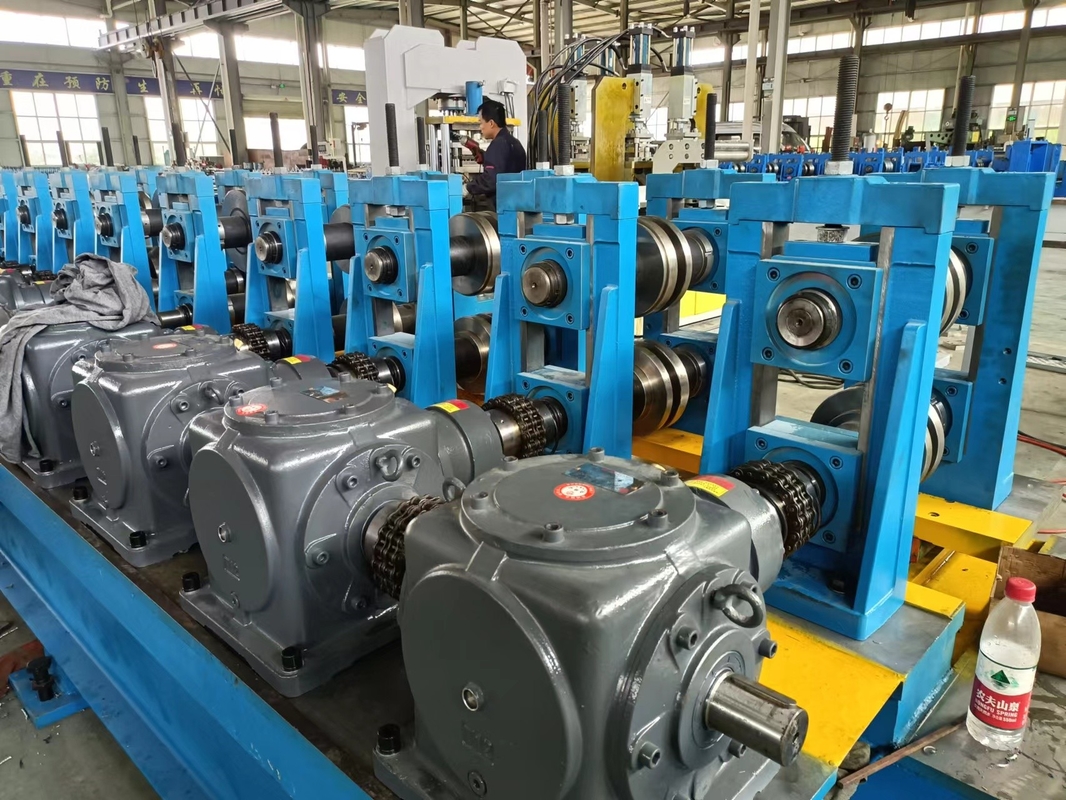

سلسلة LW الوحدة المشتركة صيانة الأنابيب الآلة FF تشكيل التكنولوجيا صيانة أنابيب طاحونة
I. المواد المواصفات:
تتوافق مع معيار YB189-64
المواد: الفولاذ المنخفض الكربون والفولاذ المنخفض السبائك للبناء
الخصائص الميكانيكية: σb≤520Mpa،σs≤365MPa
عرض الشريط:160 ∼400 مم
سمك الشريط:1.5 4.5 ملم
القطر الداخلي للملفات:φ508 φ610mm
القطر الخارجي للملفات:φ1500φ2000mm
وزن الملف: ≤10.0T
II. مواصفات الأنابيب المصفحة
قطر الأنابيب المستديرة: φ40 φ127mm
حجم الأنابيب المربعة: 40 × 40 × 100 × 100 مم
سمك الأنابيب المستديرة:1.5 4.5 ملم
سمك الأنابيب المربعة:1.5- 4.5ملم
طول الأنابيب النهائية: 4212m
دقة القطع: ± 1.5 ملم
سرعة التشكيل:75X45 80m/min؛100X100 60m/min
إمدادات الطاقة والماء والهواء
| 1 | القوة | حجم الطاقة للخط | حوالي 900 كيلوواط |
| مصدر الطاقة | 380 فولت/60 هرتز/3 مراحل | ||
| 2 |
مياه التبريد |
التدفق | 20 طن/ساعة 30 طن/ساعة |
| حجم المجموعة | 30 متر مكعب | ||
| 3 |
الهواء المضغوط |
التدفق | 5m3/min |
| الضغط | 511 كجم/ سم2 |
عملية المنتج:
تحميل الملف → فك الملف →القطع واللحام →المجمع المدار الأفقي →التشكيل ، لحام HF ، التبريد ، التبريد ، التحديد الحجم ، التسوية →شارة القطع → التعبئة → التخزين
المعلمات الرئيسية لكل وحدة.
| قطر الملف | Φ1600-2000mm |
| القطر الداخلي للملف | Φ508-610mm |
| عرض الشريط | 160-400ملم |
| عرض الشريط | 1.5-4.5ملم |
| وزن الشريط | ماكس 7.0T |
| نوع توسيع |
هيدروليكي توسيع، هيكل كتلة متحركة |
| توقف |
محرك هوائي، 2 قطعة كسر القرص |
| مادة القضيب | 40Cr، HB220-260 |
| المركز أعلى | 1100ملم |
