| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | TENGTIAN |
| إصدار الشهادات: | CE ISO9000 BV |
| رقم الموديل: | مقاس F250 × 250 |
مقدمة عامة للآلة

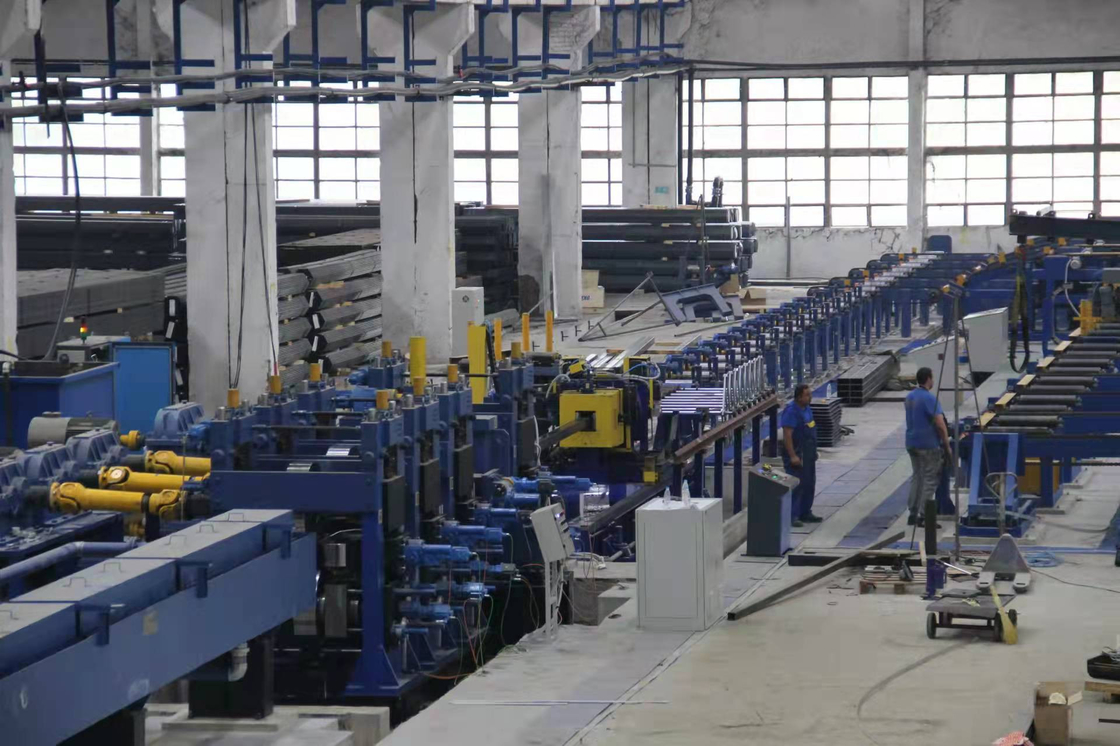

F250x250 خط طاحونة الأنابيب الملحومة عالية التردد هو أساسا لإنتاج أنابيب مربع حجم 100x100-252x250mm، أنابيب مستطيلة 100x150-100x300mm، والسمك هو من 5-16mm.هذا الخط يمكن أن تنتج نفس حجم الأنابيب المستديرة من خلال موقف التغيير والعجلة.هذا خط الإنتاج كل وحدة تستخدم التكنولوجيا الأكثر تقدماً، التصميم المبتكر، التحكم الكامل مع التحكم PLC، التكنولوجيا المتقدمة، عملية مريحة والصيانة،ووصلت إلى المستوى الدولي.
(1) مواصفات المواد: | |
المعيار | آلة طحن الأنابيب القياسية الدولية |
المواد | الفولاذ المغلف |
الخصائص الميكانيكية | σb≤520Mpa،σs≤365MPa |
عرض الشريط | 400-1000ملم |
سمك الشريط: | 5-12ملم |
القطر الداخلي للملفات | Φ508mm |
القطر الخارجي للملفات | Φ1300 φ2000ملم |
وزن الملف | ≤25T |
(2) مواصفات الأنابيب | |
قطر الأنابيب | أنبوب مربع: 100x100-250x250mm |
الطول | 6-12 متر |
دقة قطع الأنابيب | 0-6ملم |
سرعة التشكيل | ماكس 100m/min لسمك 1 ملم |
(3) يجب على المشتري أن يقدم نفسه | |
متجر العمل | 95x12m، H>5m ((الرافعة إلى الأرض) |
القوة | حوالي 2500 كيلوواط 380 فولت/60 هرتز/3 مراحل |
المياه التبريد الدورة ((نظام كامل) | التدفق:30+30 CBM |
الهواء المضغوط | التدفق:5m3/min |
كابل | كل الكابلات خارج آلتي ستشتريها بعد إصلاحها |
الصلب من الشريط إلى الملف→الملف →المستقيم النهائي→المسطح→حامض الشفرة→وحدة مواد التخزين →المصممة،الحامة،التبريد،حجم الأنابيب الدقيق
1.في فترة زمنية قصيرة جدا لإنهاء تعديل العجلة، تقليل شديد من وقت تغيير العجلة عند استبدال المنتجات، وبالتالي تحسين الكفاءة وتقليل تكلفة الإنتاج؛
2يستخدم المعدات مجموعة واحدة من القوالب المشتركة، وتنتج المواصفات المختلفة للأنبوب، تحتاج فقط إلى ضبط، لا حاجة إلى تغيير، ومعدل توفير الدوال فوق 90٪،مما يقلل من تكلفة الدوار؛ تحتاج إلى تغيير عجلة لوقف مفتوحة النهائية عند إنتاج 80x80mm أنبوب. يمكن أن تنتج هذه الآلة أنبوب مستدير من خلال تغيير بعض الوقوف أو العمود خارج الاتصال.
3.مع ضبط المحرك الخدمي، وتقليل المدخلات من الأدوات والأضرار المعدات عند تغيير لفة، وتحسين عمر الخدمة للمعدات.
4بسبب هيكل اللفافة المركبة، فإن نقطة الاتصال بين اللفافة والشريط بدلاً من الاتصال الأصلي للخط، تقلل من ارتداء اللفافة وتحسين عمر خدمة اللفافة.
5.المحرك العابر يستخدم علامة تجارية من سيمنز بييد، والحاويات تستخدم علامة تجارية من NSK،مادة الدوار استخدام الذهب عالية التعقيد Cr20
