مطحنة الأنابيب الملحومة عالية التردد 200x200x10 مللي متر مطحنة الأنبوب الأوتوماتيكية بكرة التغيير السريع للأنابيب المربعة

مطحنة الأنابيب الملحومة عالية التردد 200x200x10 مللي متر مطحنة الأنبوب الأوتوماتيكية بكرة التغيير السريع للأنابيب المربعة

Product Details:

مكان المنشأ:	الصين
اسم العلامة التجارية:	TENGTIAN
إصدار الشهادات:	CE ISO9000 BV
رقم الموديل:	F200x200

Detail Information

مكان المنشأ:

الصين

اسم العلامة التجارية:

TENGTIAN

إصدار الشهادات:

CE ISO9000 BV

رقم الموديل:

F200x200

إسم الألة:

مطحنة الأنابيب الملحومة عالية التردد 200x200x10 مللي متر مطحنة الأنبوب الأوتوماتيكية بكرة التغيير ال

المنتج:

أنابيب مربعة

السمة:

التحكم في PLC

المواد:

الكربون الصلب والفولاذ المجلفن

أنابيب أخرى:

فقط أنبوب مربع

اقصى حجم:

200x200 ملم

السماكة:

10 ملم

الطول:

6-12 م

بكرات:

النموذج:

F200x200

الكلمات الرئيسية:

مطحنة الأنابيب الملحومة عالية التردد

إبراز:

High Light

إبراز:

مطحنة الأنبوب الأوتوماتيكية 200x200x10mm

مطحنة الأنبوب الأوتوماتيكية ذات الأسطوانة السريعة التغيير

مطحنة أنبوب اللحام عالية التردد PLC

Trading Information

الحد الأدنى لكمية:

1 مجموعة

الأسعار:

$100000 to $1 million

تفاصيل التغليف:

حزمة التصدير القياسية

وقت التسليم:

90 يوما من الصياغة

شروط الدفع:

L / C ، T / T ، ويسترن يونيون ، موني جرام

القدرة على العرض:

5 مجموعة / شهر

Product Description

200x200x10mm التغيير السريع الدوال أنابيب مربعة عالية التردد مصنع أنابيب لحام

مقدمة عامة للآلة

F200x200 التغيير السريع للأنابيب المربعة الرولية مصنع الأنابيب الملحومة عالية التردد هو أساسا لإنتاج أنابيب مربعة حجم 100x100-200x200mm، أنابيب مستطيلة 100x150-100x300mm، والسمك هو من 5-10mm.هذا الخط يمكن أن تنتج نفس حجم الأنابيب المستديرة من خلال موقف التغيير والعجلة.هذا خط الإنتاج كل وحدة تستخدم التكنولوجيا الأكثر تقدماً، التصميم المبتكر، التحكم الكامل مع التحكم PLC، التكنولوجيا المتقدمة، عملية مريحة والصيانة،ووصلت إلى المستوى الدولي.

المعلمات والمواصفات الرئيسية

(1) مواصفات المواد:
المعيار	آلة طحن الأنابيب القياسية الدولية
المواد	الفولاذ المغلف
الخصائص الميكانيكية	σb≤520Mpa،σs≤365MPa
عرض الشريط	400-800ملم
سمك الشريط:	5 إلى 10 ملم
القطر الداخلي للملفات	Φ508mm
القطر الخارجي للملفات	Φ1300 φ2000ملم
وزن الملف	≤25T
(2) مواصفات الأنابيب
قطر الأنابيب	أنبوب مربع: 100x100-200x200mm سمك:5-10mm
الطول	6-12 متر
دقة قطع الأنابيب	0-6ملم
سرعة التشكيل	ماكس 100m/min لسمك 1 ملم
(3) يجب على المشتري أن يقدم نفسه
متجر العمل	95x12m، H>5m ((الرافعة إلى الأرض)
القوة	حوالي 2500 كيلوواط 380 فولت/60 هرتز/3 مراحل
المياه التبريد الدورة ((نظام كامل)	التدفق:30+30 CBM حجم حمام السباحة:40m3
الهواء المضغوط (النظام بأكمله)	التدفق:5m3/min الضغط: 5-7kg/cm2
كابل	كل الكابلات خارج آلتي ستشتريها بعد إصلاحها

عملية العمل لجهاز طحن الأنابيب

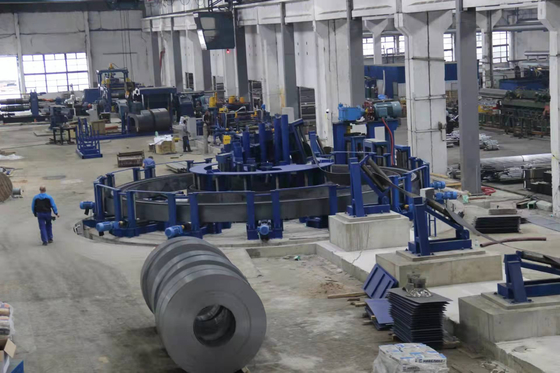

الصلب من الشريط إلى الملف→الملف →المستقيم النهائي→المسطح→حامض الشفرة→وحدة مواد التخزين →المصممة،الحامة،التبريد،حجم الأنابيب الدقيق

السمات الرئيسية للمعدات:

1.في فترة زمنية قصيرة جدا لإنهاء تعديل العجلة، تقليل شديد من وقت تغيير العجلة عند استبدال المنتجات، وبالتالي تحسين الكفاءة وتقليل تكلفة الإنتاج؛
2يستخدم المعدات مجموعة واحدة من القوالب المشتركة، وتنتج المواصفات المختلفة للأنبوب، تحتاج فقط إلى ضبط، لا حاجة إلى تغيير، ومعدل توفير الدوال فوق 90٪،مما يقلل من تكلفة الدوار؛ تحتاج إلى تغيير عجلة لوقف مفتوحة النهائية عند إنتاج 80x80mm أنبوب. يمكن أن تنتج هذه الآلة أنبوب مستدير من خلال تغيير بعض الوقوف أو العمود خارج الاتصال.
3.مع ضبط المحرك الخدمي، وتقليل المدخلات من الأدوات والأضرار المعدات عند تغيير لفة، وتحسين عمر الخدمة للمعدات.
4بسبب هيكل اللفافة المركبة، فإن نقطة الاتصال بين اللفافة والشريط بدلاً من الاتصال الأصلي للخط، تقلل من ارتداء اللفافة وتحسين عمر خدمة اللفافة.
5.المحرك العابر يستخدم علامة تجارية من سيمنز بييد، والحاويات تستخدم علامة تجارية من NSK،مادة الدوار استخدام الذهب عالية التعقيد Cr20
