| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | TENGTIAN |
| إصدار الشهادات: | CE ISO9000 BV |
| رقم الموديل: | HG76 |

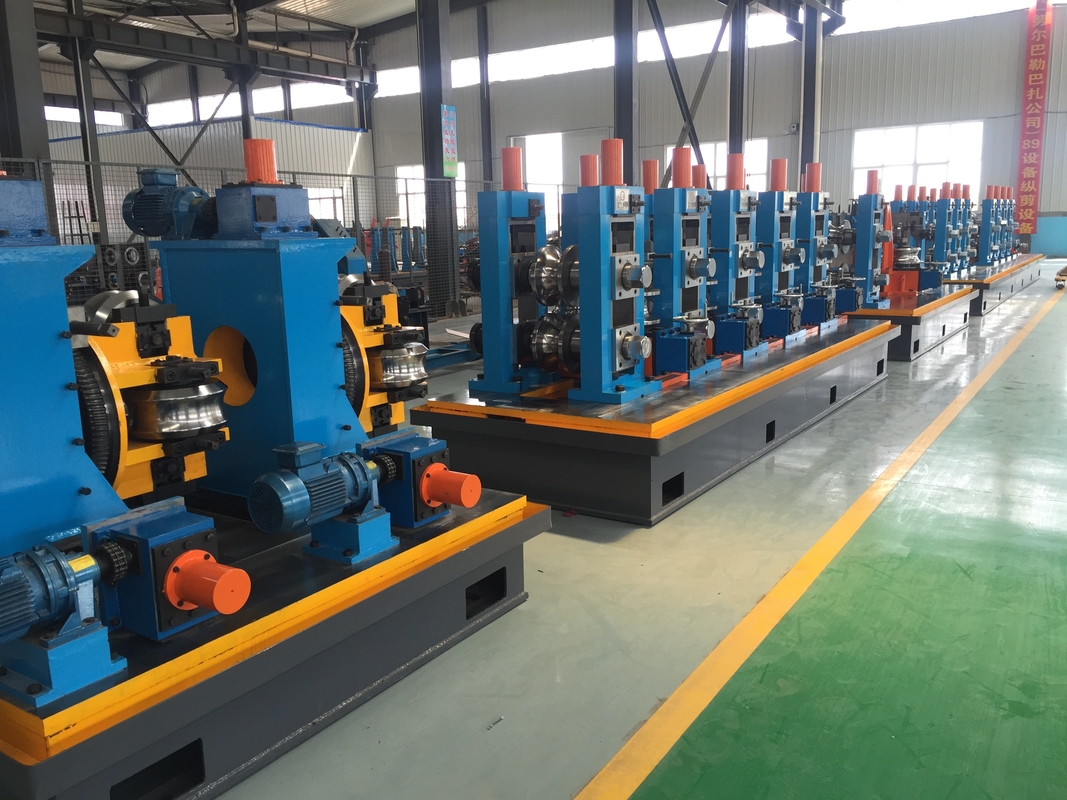

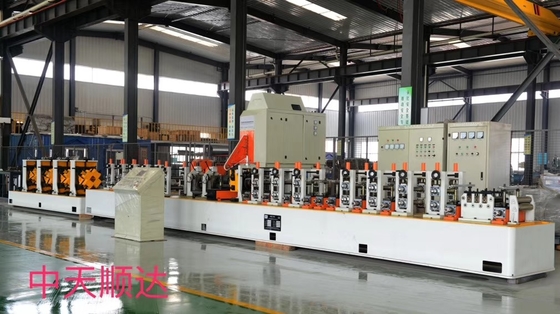

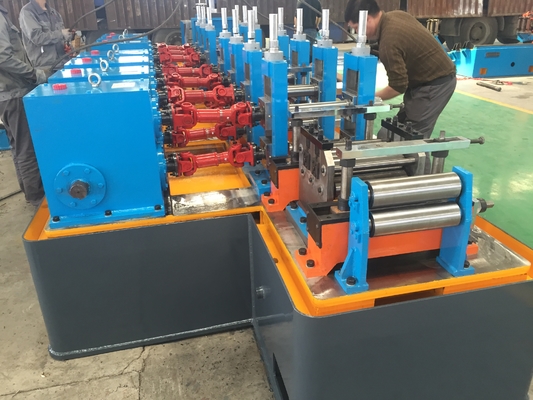

مقدمة عامة للآلة
وهي مصممة لإنتاج أنابيب الصلب المصفحة، وتشمل الأنابيب المستديرة والأنابيب المربعة والأنابيب المشوهة.
اعتمادا على تصميم مرور لفة ، يمكن لخط الإنتاج تصنيع أنابيب الصلب المطاوئة مع معالجة عالية الجودة وتجميع دقة عالية.
الأنابيب المستديرة:φ17،1;21,3;26,9;33,7;42,4;48,3;60.3;761ملم
أنابيب مربعة: 15x15؛ 20x20؛ 25x25؛ 30x30؛ 40x30؛ 40x40؛ 50x50؛ 60x60mm
أنبوب ريك:20x10؛30x10؛30x20؛40x20؛50x20؛50x30؛60x40؛80x40mm
سمك:1.35-3.6ملم
|
(1) مواصفات المواد: |
|
|
المعيار |
آلة طحن الأنابيب القياسية الدولية |
|
المواد |
الفولاذ المغلف |
|
الخصائص الميكانيكية |
σb≤520Mpa،σs≤365MPa |
|
عرض الشريط |
60-240 ملم |
|
سمك الشريط: |
1.35-36ملم |
|
القطر الداخلي للملفات |
Φ508mm |
|
القطر الخارجي للملفات |
Φ1300 φ2000ملم |
|
وزن الملف |
≤5T |
|
(2) مواصفات الأنابيب |
|
|
قطر الأنابيب |
الأنابيب المستديرة :20-76mm |
|
الطول |
6-12 متر |
|
دقة قطع الأنابيب |
0-6ملم |
|
سرعة التشكيل |
ماكس 100m/min لسمك 1 ملم |
|
(3) يجب على المشتري أن يقدم نفسه |
|
|
متجر العمل |
60x12m، H>5m ((الرافعة إلى الأرض) |
|
القوة |
حوالي 2500 كيلوواط 380 فولت/60 هرتز/3 مراحل |
|
المياه التبريد الدورة ((نظام كامل) |
التدفق:30+30 CBM |
|
الهواء المضغوط |
التدفق:5m3/min |
|
كابل |
كل الكابلات خارج آلتي ستشتريها بعد إصلاحها |
الصلب من الشريط إلى الملف→الملف →المستقيم النهائي→المسطح→حامض الشفرة→وحدة مواد التخزين →المصممة،الحامة،التبريد،حجم الأنابيب الدقيق
