| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | TENGTIAN |
| إصدار الشهادات: | CE ISO9000 BV |
| رقم الموديل: | HG89 |

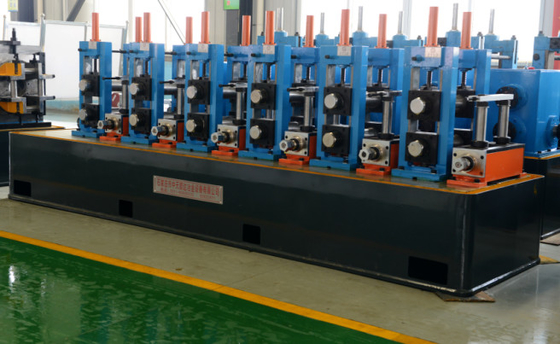

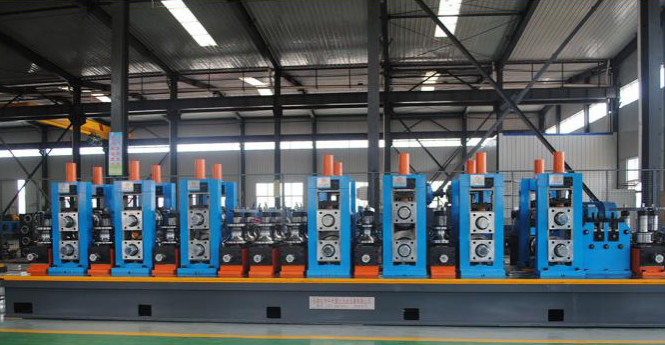

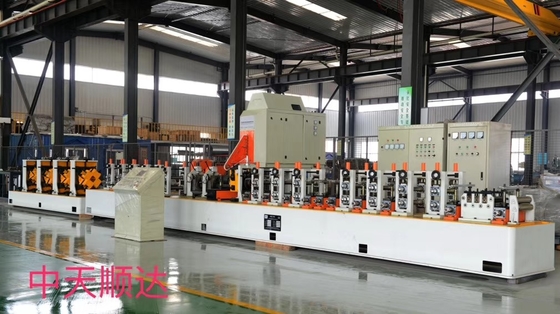

مقدمة عامة للآلة
وهي مصممة لإنتاج أنابيب الصلب المصفحة، وتشمل الأنابيب المستديرة والأنابيب المربعة والأنابيب المشوهة.
اعتمادا على تصميم مرور لفة ، يمكن لخط الإنتاج تصنيع أنابيب الصلب المطاوئة مع معالجة عالية الجودة وتجميع دقة عالية.
الأنابيب المستديرة:φ17،1;21,3;26,9;33,7;42,4;48,3;60.3.89ملم
أنبوب مربع:15x15؛20x20؛25x25؛30x30؛40x30؛40x40؛50x50؛60x60mm
أنبوب التسجيل:20×10؛30×10؛30×20؛40×20؛50×20؛50×30؛60×40؛80×40ملم
سمك:1.35-3.6ملم
(1) مواصفات المواد: | |
المعيار | آلة طحن الأنابيب القياسية الدولية |
المواد | الفولاذ المغلف |
الخصائص الميكانيكية | σb≤520Mpa،σs≤365MPa |
عرض الشريط | 60-280ملم |
سمك الشريط: | 1.35-35ملم |
القطر الداخلي للملفات | Φ508mm |
القطر الخارجي للملفات | Φ1300 φ2000ملم |
وزن الملف | ≤5T |
(2) مواصفات الأنابيب | |
قطر الأنابيب | الأنابيب المستديرة :20-89mm |
الطول | 6-12 متر |
دقة قطع الأنابيب | 0-6ملم |
سرعة التشكيل | ماكس 100m/min لسمك 1 ملم |
(3) يجب على المشتري أن يقدم نفسه | |
متجر العمل | 60x12m، H>5m ((الرافعة إلى الأرض) |
القوة | حوالي 2500 كيلوواط 380 فولت/60 هرتز/3 مراحل |
المياه التبريد الدورة ((نظام كامل) | التدفق:30+30 CBM |
الهواء المضغوط | التدفق:5m3/min |
كابل | كل الكابلات خارج آلتي ستشتريها بعد إصلاحها |
الصلب من الشريط إلى الملف→الملف →المستقيم النهائي→المسطح→حامض الشفرة→وحدة مواد التخزين →المصممة،الحامة،التبريد،حجم الأنابيب الدقيق
