| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | TENGTIAN |
| إصدار الشهادات: | CE ISO9000 BV |
| رقم الموديل: | HG200X200 |

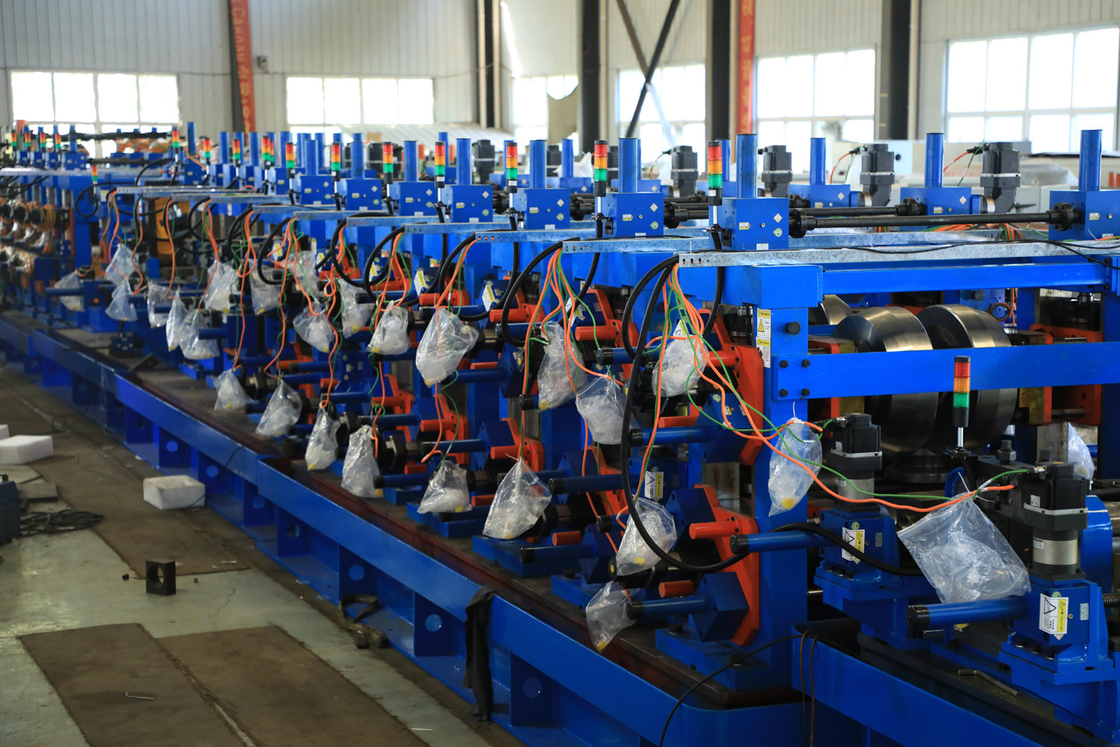

مطحنة أنابيب ERW مقدمة عامة
تم تصميمها لإنتاج أنابيب الصلب المطاوعة ، وتشمل أنابيب مربعة وأنابيب مشوهة. خط كامل استخدام مجموعة واحدة من الدوال، وتعديل الحجم عن طريق التحكم الآلي PLC.
اعتمادا على تصميم مرور لفة ، يمكن لخط الإنتاج تصنيع أنابيب الصلب المطاوئة مع معالجة عالية الجودة وتجميع دقة عالية.
أنابيب مربعة: 100x100 150x150 200x200mm
أنبوب التسجيل: 120x80 140x60 200x100 250x150mm
سمك: 10-12 ملم
|
(1) مواصفات المواد: |
|
|
المعيار |
آلة طحن الأنابيب القياسية الدولية |
|
المواد |
الفولاذ المغلف |
|
الخصائص الميكانيكية |
σb≤520Mpa،σs≤365MPa |
|
عرض الشريط |
400-800ملم |
|
سمك الشريط: |
10-12ملم |
|
القطر الداخلي للملفات |
Φ508mm |
|
القطر الخارجي للملفات |
Φ1300 φ2000ملم |
|
وزن الملف |
≤20T |
|
(2) مواصفات الأنابيب |
|
|
قطر الأنابيب |
أنبوب مربع: 100x100-200x200mm |
|
الطول |
6-12 متر |
|
دقة قطع الأنابيب |
0-6ملم |
|
سرعة التشكيل |
50 مترًا في الدقيقة لسمك 1 مم |
|
(3) يجب على المشتري أن يقدم نفسه |
|
|
متجر العمل |
60x12m، H>5m ((الرافعة إلى الأرض) |
|
القوة |
حوالي 3500 كيلوواط 380 فولت / 60 هرتز / 3 مراحل |
|
المياه التبريد الدورة ((نظام كامل) |
التدفق:30+30 CBM |
|
الهواء المضغوط |
التدفق:5m3/min |
|
كابل |
كل الكابلات خارج آلتي ستشتريها بعد إصلاحها |
الصلب من الشريط إلى الملف→الملف →المستقيم النهائي→المسطح→حامض الشفرة→وحدة مواد التخزين →المصممة،الحامة،التبريد،حجم الأنابيب الدقيق
