تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم الإنتاج: | خط أنابيب كبير من الصلب الكربوني قطر 325 مم - 530 مم سرعة 25 م / دقيقة آلة مطحنة الأنبوب الملحومة | قطر دائرة الانبوب: | 325 مم - 530 مم |
|---|---|---|---|
| سرعة المنتج: | ماكس 25 م / دقيقة | المواد: | الكربون الصلب والفولاذ المقاوم للصدأ وسبائك الصلب منخفضة |
| منشار القطع: | قطع منشار الاحتكاك | سماكة الأنبوب: | 4.0-9.0 ملم |
| الجهد: | 380 فولت | الكلمة الرئيسية: | السرعة 25m / min مصنع طاحونة أنابيب لحام |
| إبراز: | مطحنة أنابيب الصلب الكربوني بقطر 325 مم,مطحنة أنابيب الصلب الكربوني الكبيرة,مطحنة الأنبوب الملحوم بقطر 530 مم |
||
تم تصميم خط HG530 لإنتاج الأنابيب المستديرة ذات التردد العالي (Diaφ325-530mm ، سمك 4-9mm).
استخدام صب FFX: على هذه المعدات ، يتم استخدام عملية الصب الأكثر اقتصادية ومعقولة للانحناء بشكل مستمر وسلس إلى أنبوب مسموم.بسبب التصميم الخاص لهيكل اللفافة بأكملها وتعديلها، يمكن أن تتكيف مع تشكيل جميع أحجام المنتجات ومواصفات دون الحاجة إلى استبدال الألواح.

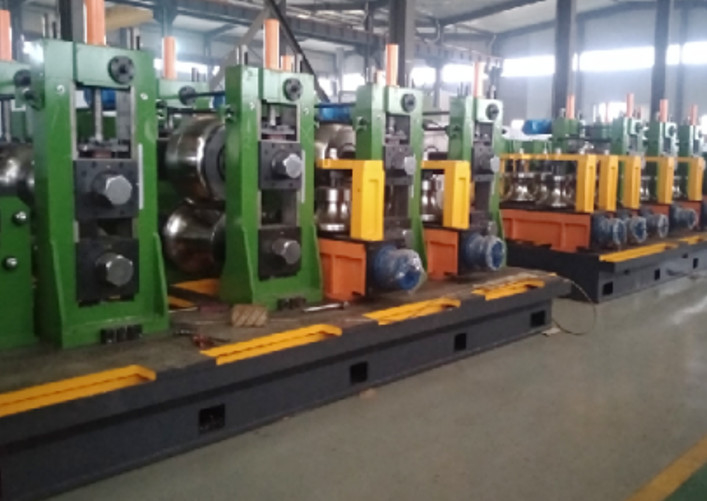

جزء الإطار من نوع الثقب المغلق هو مطحنة ثلاثية الأطر ذات أربعة ارتفاعات ، ويجب استبدال الألواح وفقًا للقطرات الخارجية المختلفة للمنتج.لتسهيل تغيير سريع للمواصفات، يتم تصميم إطار الإطار من نوع الثقب المغلق وتثبيته في إطار استبدالي خاص.يتم تشغيل الاتصال والفصل مع القاعدة والجزء القائم بالضغط الهيدروليكيويمكن استبدالها في عشرات الدقائق.
المادة ((ملف الفولاذ)→الملفح→القطع والحامض→الأفقي ((أو القفص) المجمع→طاحونة التشكيل→طاحونة التربة HF→طاحونة التحديد الحجم→مستقيمة تقريبية ((رأس الديك الرومي)→قطاع الآلة→طاولة التشغيل
| صالات طاحونة التشكيل | 7 |
| أجهزة طاحونة الحجم | 5 |
| مادة العمود | 40Cr |
| قطر الأنابيب المستديرة | 19-76ملم |
| سمك الأنابيب المستديرة | 1.5-3.0ملم |
| حجم الأنابيب المربعة | 15×15-60×60ملم |
| سمك الأنابيب المربعة |
1.5-2.0 ملم
|
| النموذج | نطاق القطر | سمك الأنابيب | سرعة الخط ((m/min) |
| HG20 | 8-25.4MM | 0.3-1.2MM | 120 |
| HG32 | 10-32MM | 1.4-1.5MM | 120 |
| HG50 | 16-76MM | 0.7-2.5MM | 30-120 |
| HG76 | 25-76MM | 1-4MM | 30-100 |
| HG89 | 32-89MM | 1-4.5MM | 30-80 |
| HG114 | 45-114MM | 1.5-5.0MM | 30-60 |
| HG165 | 60-165MM | 3-7MM | 30-50 |
| HG219 | 114-219MM | 4-8MM | 20-40 |
| HG273 | 114-273MM | 4-10MM | 15-30 |
| HG325 | 165-325MM | 4-10MM | 10-30 |
| HG426 | 165-426MM | 4-12.7MM | 8-25 |
| HG508 | 219-508MM | 4-16MM | 8-20 |
we Shall be responsilbe for quality problem resulted from design and manufacture with one year after successfull installation and debugging and all the expenses for replacing parts and components( exclude human factors and vulerable components ) shall be born by us !
1) المصنع سيرسل 1-2مهندس تقني للتركيب واختبار العمليات
2) الموقع، أساس المعدات، البناءات الباردة الخ المسؤولة عن المشتري وفقا لمواد المعدات التي يقدمها المورد، والمعدات لتركيب (معدات رفع،أداة الخ.) ، المواد الملحقة للتركيب (الأسلاك، أنابيب القيادة، أنابيب المياه وما إلى ذلك) ، القوى العاملة التي رتبها المشتري.
3) المشتري هو المسؤول عن إمدادات الطاقة، وإمدادات المياه وإمدادات الغاز إلى وصلة واجهة المعدات
4) ملاحظات إعداد المشتري
