| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | TENGTIAN |
| إصدار الشهادات: | ISO9001.BV,CE |
| رقم الموديل: | 76 |
Uncoiler→ Shear&welding machine→ Accumulator (Cage) →Forming machine→ HF welding→ Sizing machine→ Flying saw (Cold saw) → Run out table→hydro testing→end facing for API standard we can equiped online testing equipments، مثل معدات الاختبار المائي، معدات مواجهة نهاية، اختبار UT، اختبار ECT الخ

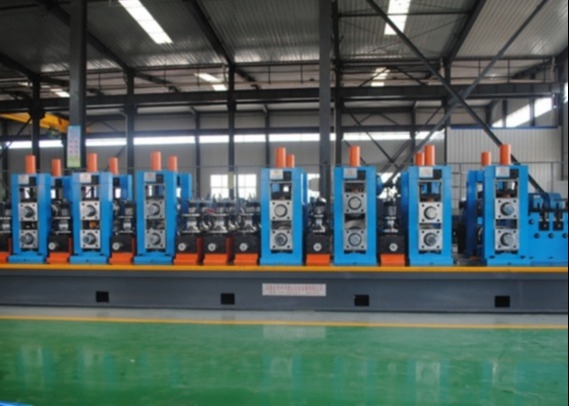

يتم استخدام خط صناعة الأنابيب الملحومة المباشرة ذات التردد العالي لإنتاج أنابيب الفولاذ الملحومة. بعد أن استوعبنا تقنية صناعة الأنابيب المتقدمة من الخارج والمحلية،خط إنتاجنا المبتكر المصمم وكل وحدة واحدة من خط الإنتاج ليست اقتصادية فحسب بل عملية أيضا.
حجم الأنابيب المستديرة: 16-76 ملم سمك الأنابيب المستديرة:0.4-2.75ملم
حجم الأنابيب المربعة: 15 × 15 - 60 × 60mm سمك الأنابيب المربعة: 0.4-2.0mm
وفقًا لطلبات السوق، تم إعطائنا النماذج القياسيةيمكن تعديل نطاق الإنتاج والفني الرئيسي لنفترض أن شركتك لديها متطلبات خاصة.
مواصفات المواد
| تتوافق مع معيار YB189-64 | |
| المواد | الصلب المنخفض الكربون والصلب المنخفض السبائك للبناء |
| الخصائص الميكانيكية | σb≤380Mpa،σs≤275MPa |
| عرض الشريط | 50×240ملم |
| سمك الشريط | 0.4 2.75ملم |
| هوية الملفات | Φ508mm |
| زائدة من الملفات | φ1800mm |
| وزن الملف | ≤3.0T |
مواصفات الأنابيب المصفحة
| قطر الأنابيب المستديرة | Φ16 φ76 ملم |
| سمك الأنابيب | 0.4-2.75ملم |
| الطول النهائي للأنابيب | 4-6 مترا |
| دقة طول القطع | ± 2 ملم |
| سرعة التشكيل | 60-120m/min |
إمدادات الطاقة والماء والهواء
| القوة | حجم الطاقة للخط | حوالي 600 كيلوواط |
| مصدر الطاقة | 380 فولت/60 هرتز/3 مراحل | |
| مياه التبريد | التدفق | 20 طن/ساعة 30 طن/ساعة |
| حجم المجموعة | 30 متر مكعب | |
| الهواء المضغوط | التدفق | 5m3/min |
| الضغط | 511 كجم/ سم2 |
الورشة تتطلب:
| عرض 6 أمتار، طول 70 أمتار، ارتفاع 5 أمتار على الأقل من سقف السكك الحديدية إلى الأرض |
