| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | TENGTIAN |
| إصدار الشهادات: | CE ISO9000 BV |
| رقم الموديل: | HG40 |

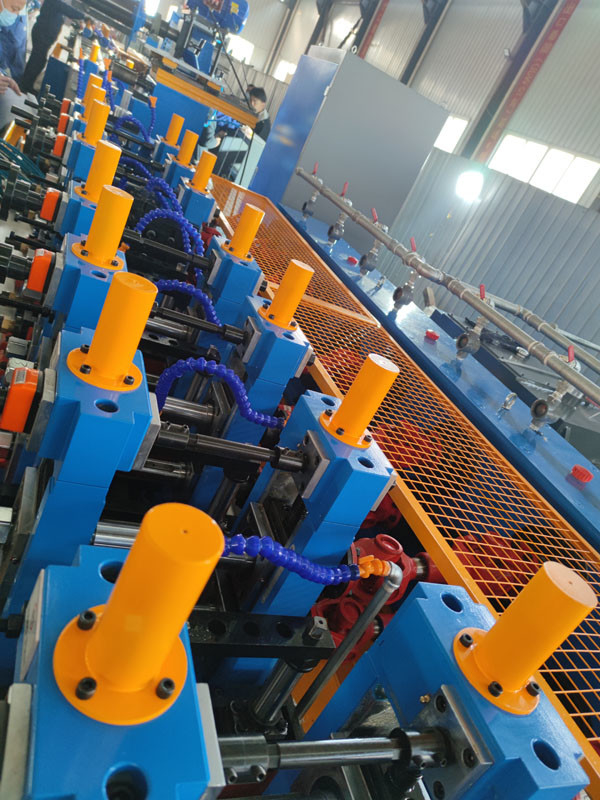

مطحنة أنابيب ERW مقدمة عامة
تم تصميم خط إنتاج أنابيب HG40 عالية التردد لحام لإنتاج أنابيب مستديرة 25-50mm وفقًا لحجم أنابيب مربعة ، سمك 1-3mm.يمكن لخط الإنتاج تصنيع أنابيب الصلب المطاوئة مع معالجة عالية الجودة وتجميع دقة عالية.
وفقًا لمبادئ توجيهية التصميم لتحسين طبيعة التشغيل والبيئة وخصائص السلامة والإنتاج ، والحد من تكلفة الدوار لضمان كفاءة عالية ،خط إنتاج HG50 يتبنى النمط الثقب نصف قطره مزدوجة من التصميم.
الأنابيب المستديرة: 15-50 ملم
أنابيب مربعة: 10x10 15x15 20x20 40x40mm
أنبوب التسجيل: 20x10 20x30mm
سمك: 1-3mm
|
(1) مواصفات المواد: |
|
|
المعيار |
آلة طحن الأنابيب القياسية الدولية |
|
المواد |
الفولاذ المغلف |
|
الخصائص الميكانيكية |
σb≤520Mpa،σs≤365MPa |
|
عرض الشريط |
50-120ملم |
|
سمك الشريط: |
1-3 ملم |
|
القطر الداخلي للملفات |
Φ508mm |
|
القطر الخارجي للملفات |
Φ1300 φ2000ملم |
|
وزن الملف |
≤5T |
|
(2) مواصفات الأنابيب |
|
|
قطر الأنابيب |
أنابيب مربعة :10x10 15x15 20x20 30x30 40x40mm |
|
الطول |
3-6m |
|
دقة قطع الأنابيب |
0-6ملم |
|
سرعة التشكيل |
ماكس 80m/min لسمك 1 ملم |
|
(3) يجب على المشتري أن يقدم نفسه |
|
|
متجر العمل |
60x12m، H>5m ((الرافعة إلى الأرض) |
|
القوة |
حوالي 3500 كيلوواط 380 فولت / 60 هرتز / 3 مراحل |
|
المياه التبريد الدورة ((نظام كامل) |
التدفق:30+30 CBM |
|
الهواء المضغوط |
التدفق:5m3/min |
|
كابل |
كل الكابلات خارج آلتي ستشتريها بعد إصلاحها |
الصلب من الشريط إلى الملف→الملف →المستقيم النهائي→المسطح→حامض الشفرة→وحدة مواد التخزين →المصممة،الحامة،التبريد،حجم الأنابيب الدقيق
