| مكان المنشأ: | خبي ، الصين |
| اسم العلامة التجارية: | Tengtian |
| إصدار الشهادات: | CE, ISO9001, |
| رقم الموديل: | HG530 |
| السمة | القيمة |
|---|---|

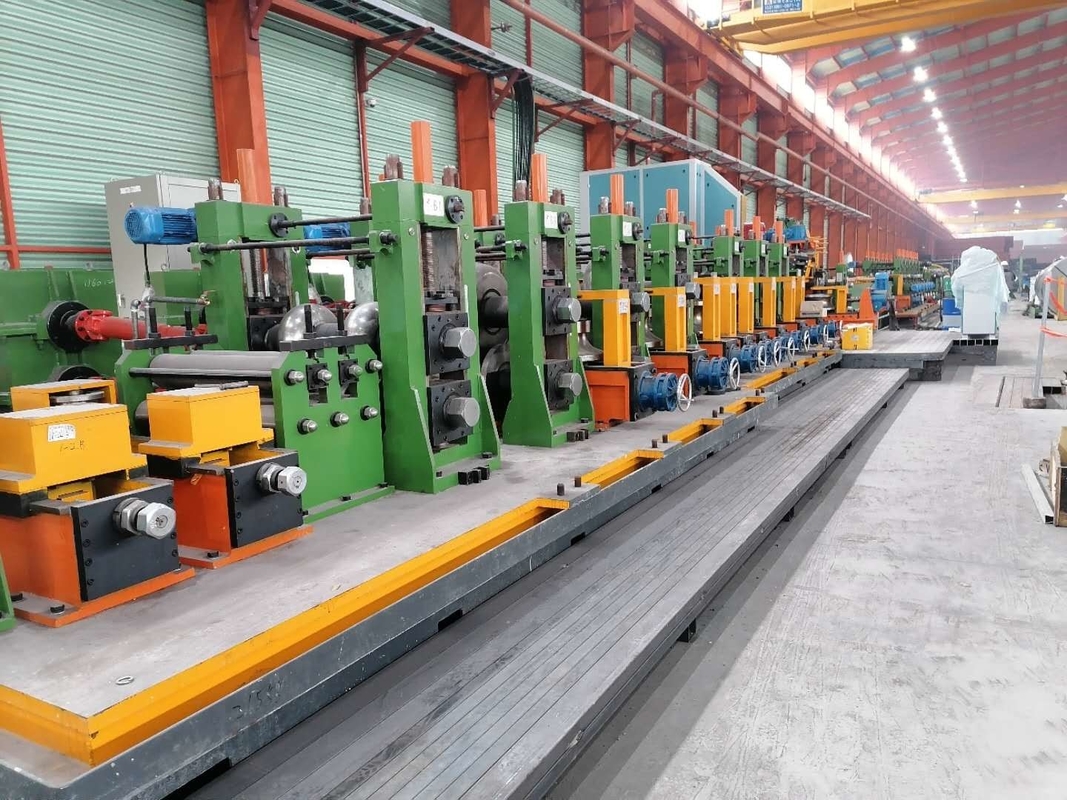

| اسم المنتج | خط إنتاج أنابيب الصلب الكربوني الكبيرة بقطر 325 مم - 530 مم بسرعة 25 م/دقيقة آلة لحام الأنابيب |
| قطر الأنبوب | 325 مم - 530 مم |
| سرعة المنتج | بحد أقصى 25 م/دقيقة |
| المادة | فولاذ كربوني، فولاذ منخفض السبائك |
| منشار القطع | قطع بمنشار الاحتكاك |
| سمك الأنبوب | 4.0-9.0 مم |
| الجهد | 380 فولت |
تم تصميم هذا الجهاز لإنتاج أنابيب دائرية (قطر φ325-530 مم، سمك 4-9 مم) باستخدام تقنية التشكيل FFX. يتم استخدام عملية التشكيل الأكثر اقتصادية ومعقولة لثني المادة باستمرار وسلاسة في أنابيب ملحومة.
المادة (لفائف الصلب) → فتاحة اللفائف → القص واللحام → مجمع أفقي → مطحنة التشكيل → لحام HF الصلب → مطحنة التحجيم → التقويم التقريبي (رأس الديك الرومي) → آلة القطع → طاولة الخروج
| حوامل مطحنة التشكيل | حوامل مطحنة التحجيم | مادة العمود | قطر الأنبوب الدائري | سمك الأنبوب الدائري | حجم الأنبوب المربع | سمك الأنبوب المربع |
|---|---|---|---|---|---|---|
| 7 | 5 | 40Cr | 19-76 مم | 1.5-3.0 مم | 15×15-60×60 مم | 1.5-2.0 مم |
| الموديل | نطاق القطر | سمك الأنبوب | سرعة الخط (م/دقيقة) |
|---|---|---|---|
| HG20 | 8-25.4 مم | 0.3-1.2 مم | 120 |
| HG32 | 10-32 مم | 1.4-1.5 مم | 120 |
| HG50 | 16-76 مم | 0.7-2.5 مم | 30-120 |
| HG76 | 25-76 مم | 1-4 مم | 30-100 |
| HG89 | 32-89 مم | 1-4.5 مم | 30-80 |
| HG114 | 45-114 مم | 1.5-5.0 مم | 30-60 |
| HG165 | 60-165 مم | 3-7 مم | 30-50 |
| HG219 | 114-219 مم | 4-8 مم | 20-40 |
| HG273 | 114-273 مم | 4-10 مم | 15-30 |
| HG325 | 165-325 مم | 4-10 مم | 10-30 |
| HG426 | 165-426 مم | 4-12.7 مم | 8-25 |
| HG508 | 219-508 مم | 4-16 مم | 8-20 |
نحن نضمن الجودة لمدة عام واحد بعد التركيب والتصحيح الناجحين. سيتم تغطية جميع نفقات استبدال الأجزاء والمكونات المعيبة (باستثناء العوامل البشرية والمكونات المعرضة للتلف) من قبلنا.
