| اسم المنتج: | مطحنة الأنابيب الملحومة عالية التردد 114 مم بكرة التغيير السريع مطحنة الأنابيب الملحومة عالية التردد | مواصفات المعدات: | التردد والدقة العالية |
|---|---|---|---|
| طريقة التشكيل: | ضغط الأسطوانة | الضمان: | سنة واحدة |
| مادة الأنابيب: | الصلب | شكل الأنبوب: | مستديرة ومربعة |
| السماكة: | 1. 5 مم - 5. 0 ملم | قطر دائرة الانبوب: | 45-114 |
| المواد الخام: | الصلب | الكلمات الرئيسية: | مطحنة الأنابيب الملحومة عالية التردد |
| إبراز: | 114ملم طاحونة أنابيب عالية التردد,تغيير سريع طاحونة الأنابيب عالية التردد,مطحنة أنابيب 114Mm hf,Quick Change high frequency tube mill,114Mm hf tube mill |
||

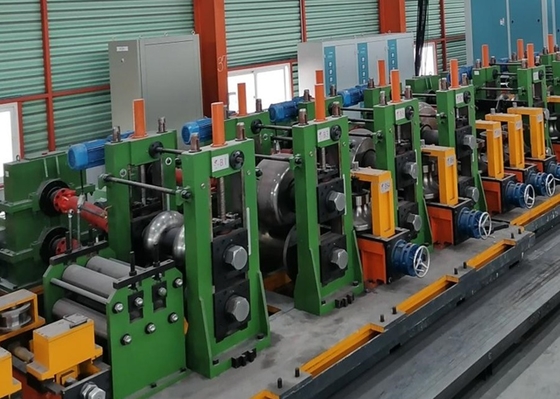

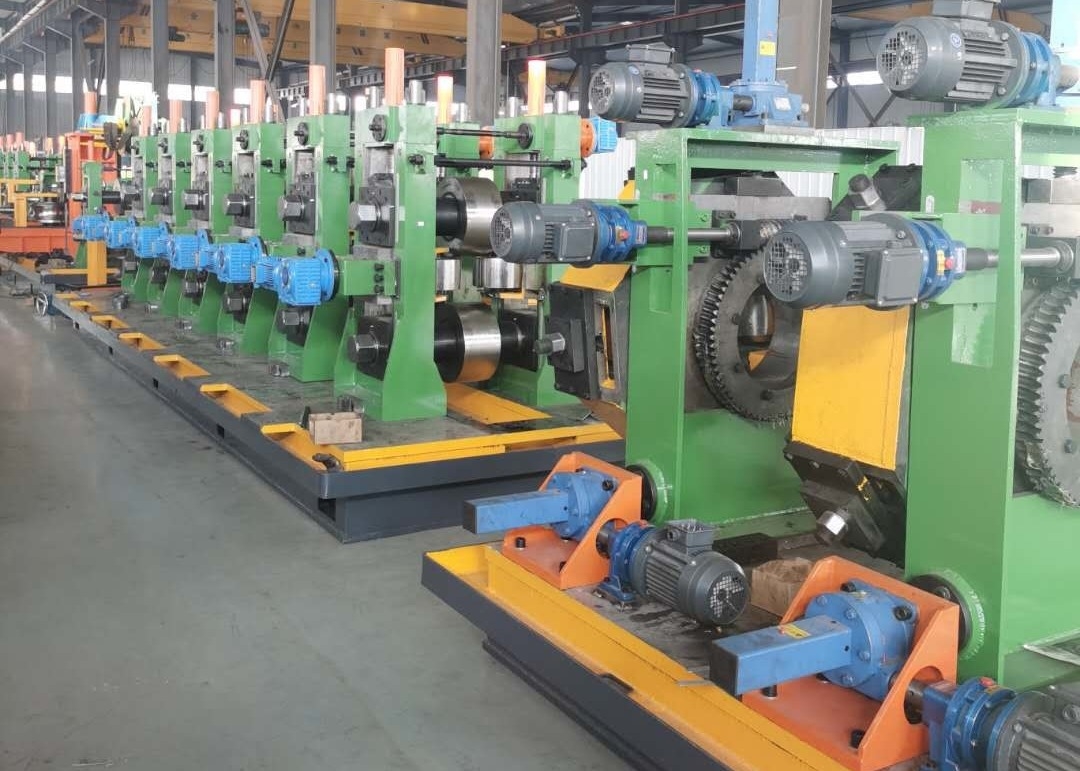

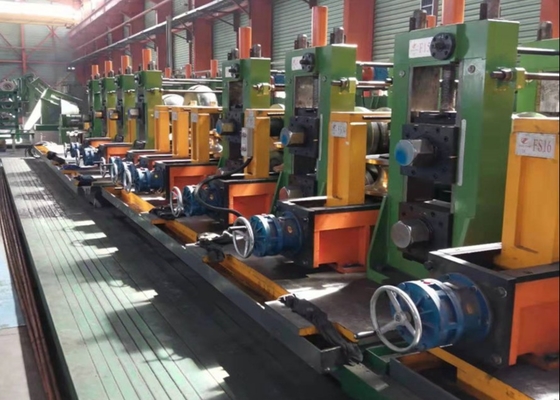

يتم استخدام 114 خط مصنع أنابيب عالية التردد لحام لتصنيع أنابيب الصلب الملحومة. بعد أن استوعبنا تكنولوجيا صناعة الأنابيب المتقدمة من كل من الخارج والمحلية،خط إنتاجنا المبتكر المصمم وكل وحدة واحدة من خط الإنتاج ليست اقتصادية فحسب بل عملية أيضا.
حجم الأنابيب: 76 - 114 ملم سمك الأنابيب: 1.5 - 4.0 ملم
عربة التحميل → إزالة الملف → التسطيح → لحام نهاية الشفرة والباطن → الاحتياطي → التشكيل → لحام التحريض عالي التردد→ إزالة الحفرة الخارجية → التبريد → التحجيم → القطع → جدول التخطيط
| لا، لا، لا | اسم |
| 1 | مُكشّف |
| 2 | مُستقيم ومُستوي |
| 3 | القطع الآلي واللحام |
| 4 | أجهزة التغذية والضرب |
| 5 | قطعة التشكيل والحجم الآلي |
| 6 | آلة قطع |
| 7 | التعبئة والتعبئة |
(1) مواصفات المواد:
| المواد | أنابيب من الفولاذ المنخفض الكربون |
| الخصائص الميكانيكية | σb≤520Mpa،σs≤340MPa |
| عرض الشريط | 230 - 360 ملم |
| سمك الشريط | 1 ، 5 - 4 ، 0 ملم |
| هوية الملفات | 520 - 580 ملم |
| زائدة من الملفات | 1000 - 1600 ملم |
| وزن الملف | ≤ 7T |
(2) مواصفات الأنابيب المصفحة
| قطر الأنابيب | Φ 76 Φ 114 مم |
| سمك الأنابيب | 1 ، 5 - 4 ، 0 ملم |
| الطول النهائي للأنابيب | 4 - 6 م |
| دقة طول القطع | ± 3 ملم |
| سرعة التشكيل | 40 - 50 م/دقيقة |
(3) إمدادات الطاقة والماء والهواء
| 1 | القوة | حجم الطاقة للخط | حوالي 800 كيلوواط |
| مصدر الطاقة | 415 فولت / 50 هرتز / 3 مراحل | ||
| 2 | مياه التبريد | التدفق | 30 طن/ساعة 40 طن/ساعة |
| حجم المجموعة | 60 متر3 | ||
| 3 | الهواء المضغوط | التدفق | 5 م3/دقيقة |
| الضغط | 5~7kg/cm2 |
(4) تحتاج إلى ورشة عمل: 100 م × 6 م ، ارتفاع 5 م على الأقل
إشعار:يمكنك تعديلها وفقا لطول ورشة العمل الفعلي
