| مكان المنشأ: | خبي ، الصين |
| اسم العلامة التجارية: | Tengtian |
| إصدار الشهادات: | CE, ISO9001, BV |
| رقم الموديل: | 60 |
| الصفة | القيمة |
|---|---|

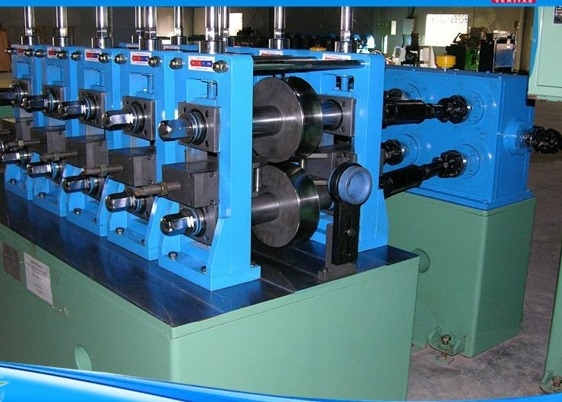

| اسم المنتج | طاحونة أنابيب عالية التردد لحام منخفض الكربون الفولاذ طاحونة أنابيب عالية التردد لحام لدور 63mm Dia |
| قطر الأنابيب | 21 - 63 ملم |
| سرعة المنتج | ماكس 50m/min |
| الحد الأقصى لسمك أنبوب مربع | 0.8-3.0ملم |
| الشهادة | الـ CE ISO |
| سرعة التشكيل | ماكس.80m/min |
| النموذج | قطر ((ملم) | سمك ((ملم) | السرعة ((m/min) | الطاقة الرئيسية ((kw) | حاوية HF ((KW) | المساحة ((م2) |
|---|---|---|---|---|---|---|
| HG32 | 10-32 | 0.4-15 | 30-100 | 250 | 100 | 12×100 |
| HG50 | 12-50 | 0.6-25 | 30-90 | 300 | 150 | 12×100 |
| HG76 | 12-76 | 1-3 | 30-90 | 320 | 200 | 12×100 |
| HG89 | 32-89 | 1-4 | 30-80 | 350 | 300 | 12×100 |
| HG114 | 45-114 | 1.5-50 | 30-60 | 400 | 300 | 12×100 |
| HG165 | 60-165 | 3-7 | 30-50 | 600 | 400 | 12×100 |
| HG219 | 114-219 | 4-8 | 20-40 | 800 | 500 | 15×150 |
| HG273 | 114-273 | 4-10 | 15-30 | 1000 | 600 | 18×160 |
| HG325 | 165-325 | 4-10 | 10-30 | 1200 | 600 | 12×100 |
| HG426 | 165-426 | 4-127 | 8-25 | 1400 | 800 | 12×100 |
| HG508 | 219-508 | 4-16 | 8-20 | 2000 | 1000 | 12×100 |
تم تصميم مصنع الأنابيب المطاوئة عالية التردد هذا لإنتاج أنابيب الصلب المطاوئة ، بما في ذلك الأنابيب المستديرة والأنابيب المربعة والأنابيب المشوهة.يحتوي خط الإنتاج على تصميم عبور لتحديد تصنيع أنابيب الصلب المطاوئة مع معالجة عالية الجودة وتجميع دقة عالية.
| المعلم | المواصفات |
|---|---|
| المعيار | تتوافق مع معيار YB189-64 |
| المواد | الصلب المنخفض الكربون والصلب المنخفض السبائك للبناء |
| الخصائص الميكانيكية | δs≤345Mpa δb≤610Mpa |
| عرض الشريط | 50-200ملم |
| سمك الشريط | 1.5-4.0ملم |
| القطر الداخلي للملفات | φ480 φ570mm |
| القطر الخارجي للملفات | φ1000 φ1800mm |
| وزن الملف | ≤4.0T |
قطعة الفولاذ إلى الملف → مكشوفة → مصفوفة نهاية → مسطحة → لحام قشر → وحدة مواد التخزين → تشكيل ، لحام ، تبريد ، حجم قطر الأنابيب الدقيق → حجم طول الأنابيب الدقيق ،قطع → فحص → حزمة
