| مكان المنشأ: | خبي ، الصين |
| اسم العلامة التجارية: | Tengtian |
| إصدار الشهادات: | CE, ISO9001, |
| رقم الموديل: | 630 |

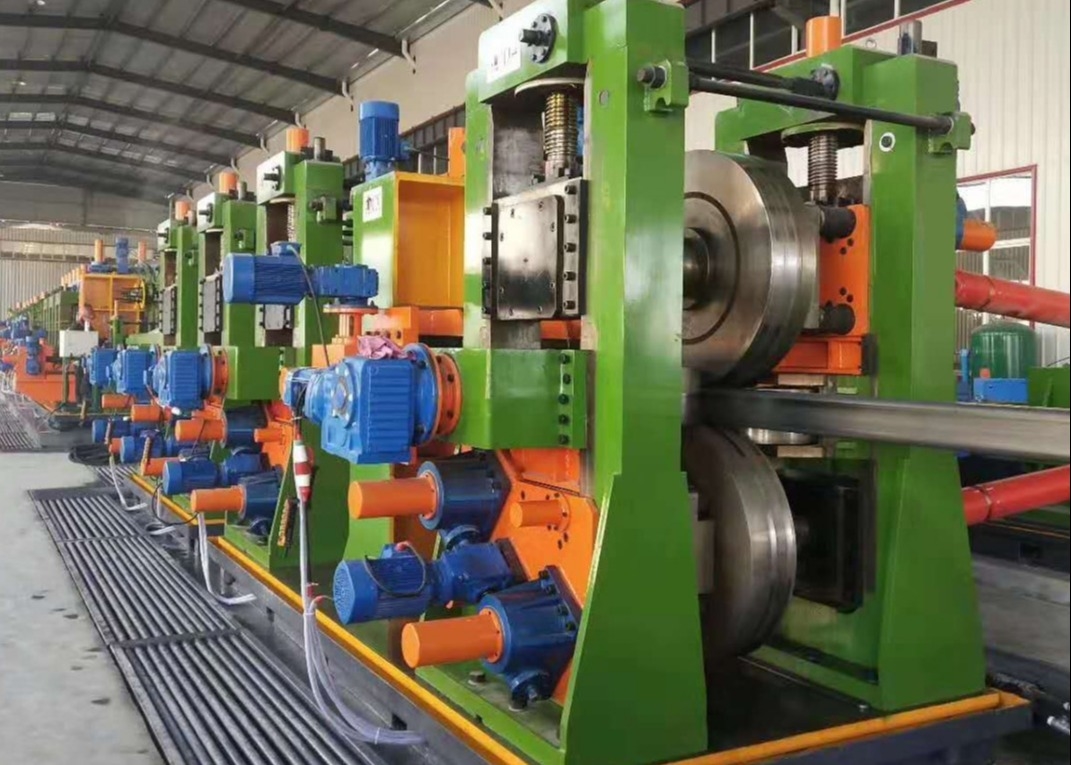

تم تصميم 530 High-Frequency Welded Pipe Mill Line لإنتاج أنابيب مستديرة (Diaφ325-530mm ، سمك 4-9mm).
استخدام صب FFX: على هذه المعدات ، يتم استخدام عملية الصب الأكثر اقتصادية ومعقولة للانحناء بشكل مستمر وسلس إلى أنبوب مسموم.بسبب التصميم الخاص لهيكل اللفافة بأكملها وتعديلها، يمكن أن تتكيف مع تشكيل جميع أحجام المنتجات ومواصفات دون الحاجة إلى استبدال الألواح.
تتوافق مع معيار YB189-64
(1)المواد: الصلب منخفض الكربون والصلب منخفض السبائك للبناء
(2)الخصائص الميكانيكية: σb≤520Mpa،σs≤340MPa
(3) عرض الشريط: 1020×1665mm
(4) سمك الشريط: 4 ′′ 9 ملم
(5) لفافات الشريط الفولاذي: قطر الداخل من لفافات:φ508φ760mm
القطر الخارجي للملفات:φ1500φ2100mm
(6)وزن الملف: ≤30T
(1) حجم الأنابيب: مستديرة: φ325 φ530mm
(2) سمك الجدار من الأنابيب: 4 ′′ 9mm
(3) الطول الثابت للقطع: 612m
(4) دقة قطع الأنابيب: ±3mm
المادة ((ملف الفولاذ)→الملفح→القطع والحامض→الأفقي ((أو القفص) المجمع→طاحونة التشكيل→طاحونة التربة HF→طاحونة التحديد الحجم→مستقيمة تقريبية ((رأس الديك الرومي)→قطاع الآلة→طاولة التشغيل
| النموذج | نطاق القطر | سمك الأنابيب | سرعة الخط ((m/min) |
| HG20 | 8-25.4MM | 0.3-1.2MM | 120 |
| HG32 | 10-32MM | 1.4-1.5MM | 120 |
| HG50 | 16-76MM | 0.7-2.5MM | 30-120 |
| HG76 | 25-76MM | 1-4MM | 30-100 |
| HG89 | 32-89MM | 1-4.5MM | 30-80 |
| HG114 | 45-114MM | 1.5-5.0MM | 30-60 |
| HG165 | 60-165MM | 3-7MM | 30-50 |
| HG219 | 114-219MM | 4-8MM | 20-40 |
| HG273 | 114-273MM | 4-10MM | 15-30 |
| HG325 | 165-325MM | 4-10MM | 10-30 |
| HG426 | 165-426MM | 4-12.7MM | 8-25 |
| HG508 | 219-508MM | 4-16MM | 8-20 |
