| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | TENGTIAN |
| إصدار الشهادات: | CE ISO9000 BV |
| رقم الموديل: | HG400 |
مطحنة أنابيب عالية التردد المطاوئة مقدمة عامة
تم تصميم خط إنتاج أنابيب HG400 عالية التردد لحام لإنتاج أنابيب مربعة 100x100-400x400mm وفقًا لحجم أنابيب مربعة ، سمك 5-10mm.يمكن لخط الإنتاج تصنيع أنابيب الصلب المطاوئة مع معالجة عالية الجودة وتجميع دقة عالية.
وفقًا لمبادئ توجيهية التصميم لتحسين طبيعة التشغيل والبيئة وخصائص السلامة والإنتاج ، والحد من تكلفة الدوار لضمان كفاءة عالية ،خط إنتاج HG25 يتبنى نمط فتحة نصف قطرها المزدوج.
المعلمات الرئيسية والمواصفات
|
(1) مواصفات المواد: |
|
|
المعيار |
آلة طحن الأنابيب القياسية الدولية |
|
المواد |
الفولاذ المغلف |
|
الخصائص الميكانيكية |
σb≤520Mpa،σs≤365MPa |
|
عرض الشريط |
400-1600ملم |
|
سمك الشريط: |
5 إلى 10 ملم |
|
القطر الداخلي للملفات |
Φ508mm |
|
القطر الخارجي للملفات |
Φ1300 φ2000ملم |
|
وزن الملف |
≤20T |
|
(2) مواصفات الأنابيب |
|
|
قطر الأنابيب |
أنابيب مربعة: 100x100-300x300 مم |
|
الطول |
3-6m |
|
دقة قطع الأنابيب |
0-6ملم |
|
سرعة التشكيل |
50 مترًا في الدقيقة على سمك 10 ملم |
|
(3) يجب على المشتري أن يقدم نفسه |
|
|
متجر العمل |
60x12m، H>5m ((الرافعة إلى الأرض) |
|
القوة |
حوالي 3500 كيلوواط 380 فولت / 60 هرتز / 3 مراحل |
|
المياه التبريد الدورة ((نظام كامل) |
التدفق:30+30 CBM |
|
الهواء المضغوط |
التدفق:5m3/min |
|
كابل |
كل الكابلات خارج آلتي ستشتريها بعد إصلاحها |
الصلب من الشريط إلى الملف→الملف →المستقيم النهائي→المسطح→حامض الشفرة→وحدة مواد التخزين →المصممة،الحامة،التبريد،حجم الأنابيب الدقيق

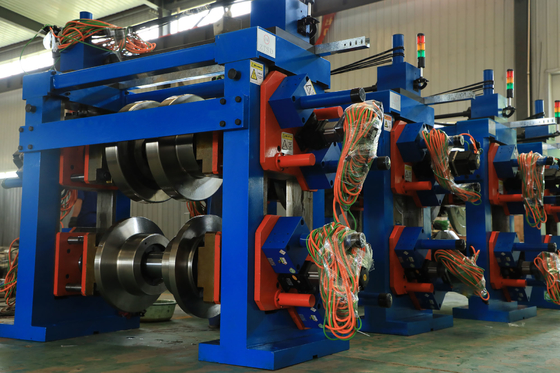

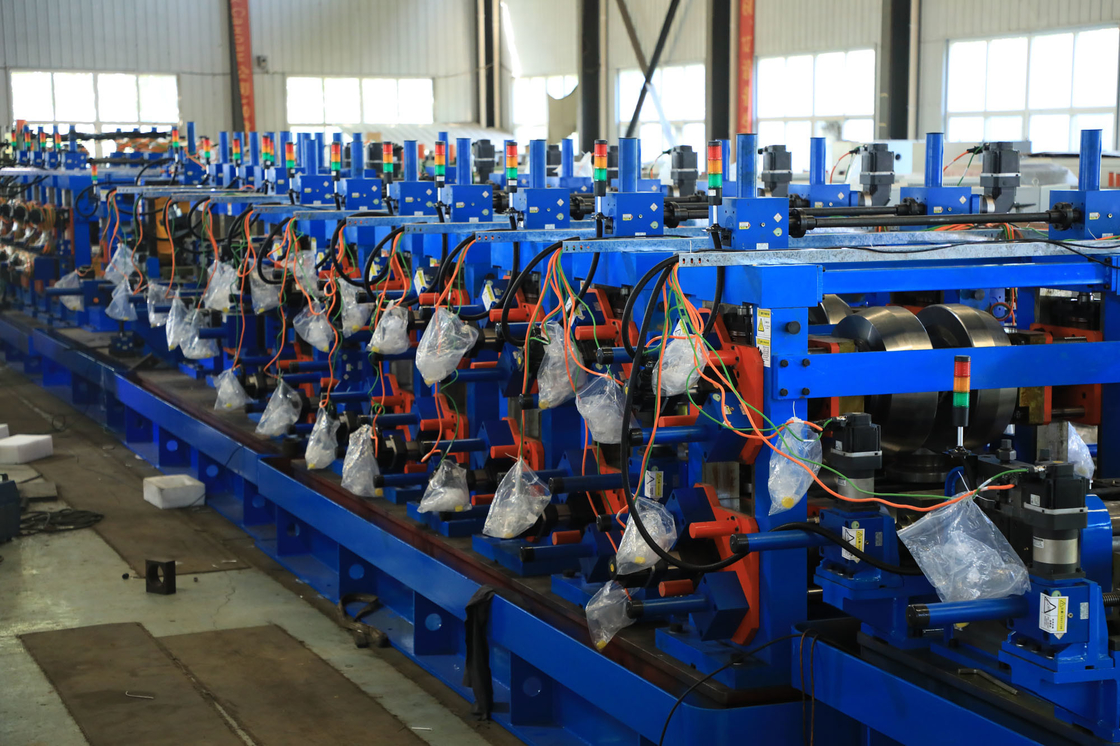

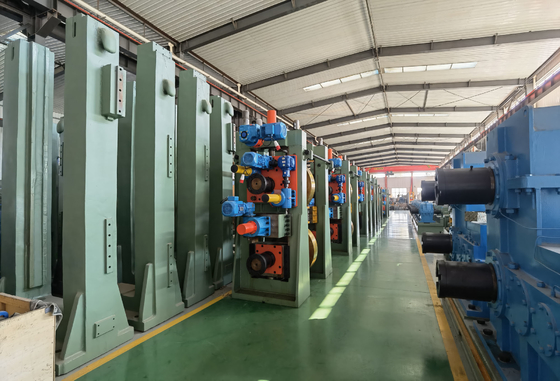

مصنعنا لمطحنة الأنابيب عالية التردد
