تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم الإنتاج: | خط إنتاج أنبوب فولاذي كبير الحجم قابل للتعديل مع سرعة تشغيل تصل إلى 120mM / Min | التطبيق: | الغاز الطبيعي ، أنابيب الصرف ، إنتاج أنابيب 3 NB |
|---|---|---|---|
| الجهد: | 380 فولت/220 فولت | قطر دائرة الانبوب: | 114-219 ملم |
| السماكة: | 3-9 مم | السرعة: | 60-120 م / دقيقة |
| الكلمات الرئيسية: | حجم الأنبوب الكبير القابل للتعديل | ||
| إبراز: | خط إنتاج أنابيب الصلب بحجم قابل للتعديل,خط إنتاج أنابيب الصلب 219 مم,خط إنتاج أنبوب فولاذي 219 مم |
||

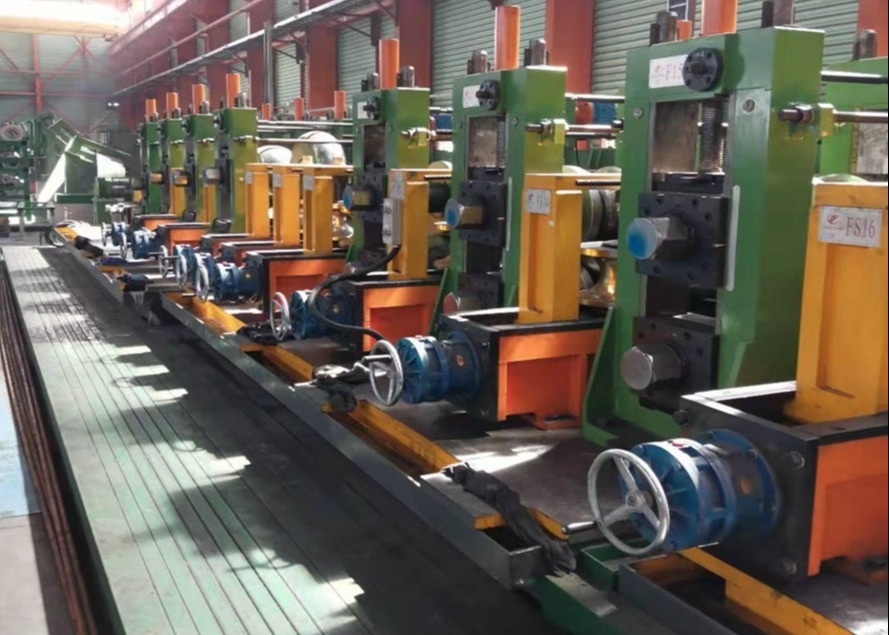

تم تصميم خط طاحونة الأنابيب ذات التردد العالي لإنتاج أنابيب مستديرة (Diaφ114-219mm ، سمك 3-9mm).يمكن لخط الإنتاج تصنيع أنابيب الصلب المطاوئة مع معالجة عالية الجودة وتجميع دقة عالية.
● تحسين الأداء التشغيلي وأداء الإنتاج
● تحسين البيئة وأمن العمليات؛
● تحسين استقرار المنتج
● تحسين إنتاجية المنتج
●خفض تكاليف الطلاء.
مواصفات المواد:
تتوافق مع معيار YB189-64
(1)المواد: الصلب منخفض الكربون والصلب منخفض السبائك للبناء
(2)الخصائص الميكانيكية: σb≤520Mpa،σs≤340MPa
(3) عرض الشريط: 357688mm
(4) سمك الشريط: 1.56.0mm
(5) لفافات الشريط الفولاذي: قطر الداخل للفلفات:φ508φ610mm
القطر الخارجي للملفات:φ1000 φ2000mm
(6)وزن الملف: ≤12T
المواصفات الرئيسية لمنتجات أنابيب اللحام:
(1) حجم الأنابيب: مستديرة: φ114 φ219mm
(2) سمك الجدار من الأنابيب: 3 ′′ 9mm
(3) الطول الثابت للقطع: 812m
(4) دقة قطع الأنابيب: ± 1.5 ملم
سرعة التشكيل:2050m/min
إمدادات الطاقة والماء والهواء
| القوة | حجم الطاقة للخط | حوالي 600 كيلوواط |
| مصدر الطاقة | 380 فولت/60 هرتز/3 مراحل | |
| مياه التبريد | التدفق | 20 طن/ساعة 30 طن/ساعة |
| حجم المجموعة | 30 متر مكعب | |
| الهواء المضغوط | التدفق | 5m3/min |
| الضغط | 511 كجم/ سم2 |
الورشة تتطلب:
| عرض 6 أمتار، طول 70 أمتار، ارتفاع 5 أمتار على الأقل من سقف السكك الحديدية إلى الأرض. |
● دليل التعليمات (يتم توفيره قبل شهر من موعد التسليم)
● شهادة التفتيش (تقدم في وقت التسليم)
● طلب التحميل (يتم توفيره في وقت التسليم)
● رسم التصميم (يتم تقديمه قبل شهر من موعد التسليم)
● رسم قاعدة الأرض (يتم تقديمها قبل شهر من موعد التسليم)
●مخطط مبدأ الكهرباء
● رسم التجميع العام لكل وحدة في الخط
●مخطط جزء من الأجزاء الضعيفة
