| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | TENG TIAN |
| إصدار الشهادات: | ISO9001/BV |
| رقم الموديل: | HG153 |
| السمة | القيمة |
|---|---|
| اسم المنتج | خط إنتاج أنابيب الصلب ذات اللون الأخضر عالية التردد بقطر 76 مم - 153 مم |
| خدمة ما بعد البيع | المهندسون متاحون لخدمة الآلات في الخارج |
| مادة الأنبوب | فولاذ كربوني |
| الجهد االكهربى | 380 فولت |
| الطاقة | 1500 كيلو واط |
| السرعة | 10-60 م / دقيقة |
| شكل الأنبوب | دائري ومربع ومستطيل |
| قطر الأنبوب الدائري | 76 مم - 153 مم |
| الضمان | سنة واحدة |

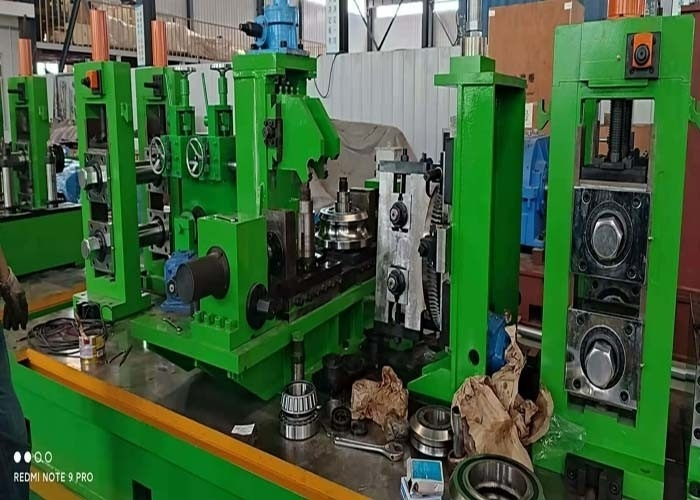

تم تصميم خط طحن الأنابيب الملحومة عالي التردد HG153 لإنتاج أنابيب مربعة ملحومة بأبعاد 60 × 60-120 × 120 مم في طول الجانب و 1.2-4.5 مم في سمك الجدار ، بالإضافة إلى الأنابيب المستديرة والمستطيلة والمشوهة ذات الأحجام المقابلة. تتميز بتصميم ممر الأسطوانة المتقدم ، ينتج خط الإنتاج هذا أنابيب فولاذية ملحومة بجودة تصنيع فائقة وتجميع عالي الدقة.
| الرقم التسلسلي | الموديل | السماكة (مم) | المواصفات (مم) | السرعة (م / دقيقة) | المحرك الرئيسي (كيلو واط) | الطاقة (كيلو واط) | المساحة |
|---|---|---|---|---|---|---|---|
| 1 | H20 | 0.3-1 | 8-20 | 30-120 | 55 | 60 | 7 × 50 |
| 2 | H32 | 0.3-2.0 | 12-32 | 30-120 | 75 | 100 | 7 × 50 |
| 3 | H50 | 0.8-2.5 | 16-50 | 30-110 | 110 | 150 | 7 × 60 |
| 4 | H60 | 0.8-3 | 20-60 | 30-100 | 132 | 200 | 7 × 65 |
| 5 | H76 | 1-3 | 12-76 | 30-100 | 320 | 250 | 8 × 80 |
| 6 | H89 | 1-4 | 32-89 | 30-80 | 350 | 300 | 8 × 80 |
| 7 | HG114 | 1.5-5 | 45-114 | 30-60 | 400 | 300 | 10 × 100 |
| 8 | HG165 | 3-7 | 60-165 | 30-50 | 600 | 400 | 10 × 110 |
| 9 | HG219 | 4-8 | 114-219 | 20-40 | 800 | 500 | 12 × 150 |
| 10 | HG273 | 4-10 | 114-273 | 15-30 | 1000 | 600 | 18 × 160 |
| 11 | HG325 | 4-12 | 165-325 | 10-30 | 1200 | 600 | 18 × 180 |
| 12 | HG426 | 4-16 | 165-426 | 8-25 | 1400 | 800 | 18 × 180 |
| 13 | HG508 | 4-20 | 219-508 | 8-20 | 2000 | 1000 | 21 × 180 |
تتضمن عملية الإنتاج الكاملة: سيارة التحميل → فك الملف → القطع واللحام → المجمع → التشكيل ، لحام HF ، مشعل التلدين ، إزالة الحواف ، التبريد ، التحجيم ، التقويم → منشار القطع البارد STD → الإرسال → الاختبار الهيدروستاتيكي → أداة تشكيل النهاية → أداة التقويم → التعبئة → التخزين
