| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | tengtian |
| إصدار الشهادات: | BV,CE, ISO9001 |
| رقم الموديل: | 50 |

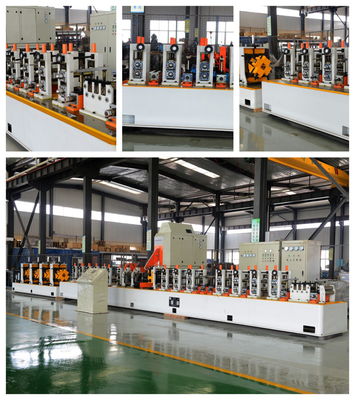

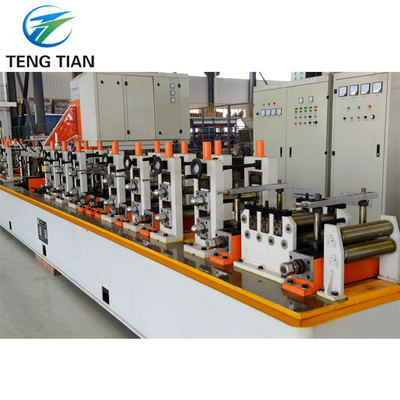

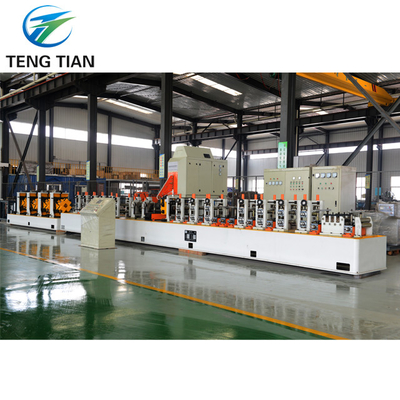

صناعة الصلب الكربوني خط إنتاج الأنابيب / أنابيب آلات طاحونة إنتاج أنابيب سميكة
الرئيسيالمعداتوالبيانات الرئيسية:
4.1 غير ملفوف
| قطر أكثر صلابة من الملف ، ملم | 480 ¢ 600 |
| القطر الخارجي للملف، مليمتر | ماكس 1800 |
| عرض الشريط، ملم | 45 ¢ 150 |
| وزن الملف ، طن | 2 |
| الهيكل | سمك السمك |
| توسيع الطبول | المضخات |
| يدور | الدليل |
4.2 حاوية الشفرات شبه الأوتوماتيكية
| عرض القص، ملم | 45 ¢ 150 |
| سمك الشريط، ملم | 0.6 ¢325 |
| سرعة اللحام، في م/دقيقة | 0.59 ′′ 09 |
| تحريك الشعلة | محرك خدمة متزامن |
| تشويش الشريط أثناء اللحام | الدليل |
| قص الشريط | المضخات |
| لحام الشريط | ثاني أكسيد الكربون حاوية درع CO2 |
| تعديل من أعلى وأسفل | الدليل |
4.3 تجميع لفائف القابض
| سرعة التغذية، أقصى، في متر/دقيقة | 300 |
| صعوداً وهبوطاً من لفة القرص | المضخات |
| مادة لفائف القرص | GCr15 |
| تحليل الدليل على الارتفاع | 1 |
| دليل الدخول | 1 |
| المحرك، كيلوواط | 11 |
4.4 جهاز تجميع القفص
| الأبعاد، m | ثمانية × ثلاثة5 |

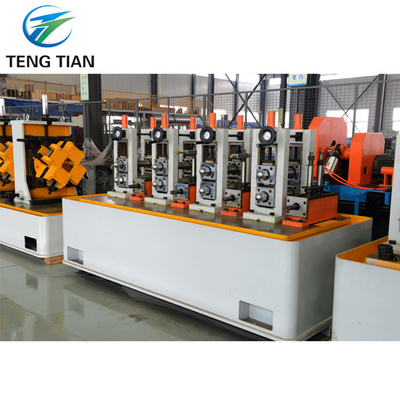

4.5 طاحونة التشكيل والحجم
| المواد |
الصلب منخفض الكربون والصلب منخفض السبائك σb≤500Mpa σs≤300Mpa |
| قطر الأنابيب، ملم | 16 ¢50 |
| سمك الشريط، ملم |
0.6 3.25 ((بالنسبة للأنابيب المستديرة) 0.6 2.5 ((للمواسير المربعة والمستقيمة) |
| عرض الشريط، ملم | 45 ¥145 |
| قوة المحرك الرئيسي، كيلوواط | 2×55 |
| طاقة H.F.، كيلوواط | 200 كيلوواط |
| وضع التشكيل | تشكيل الألواح |
| قف | نمط البوابة |
| سرعة التشكيل، m/min | ماكس 80 |
| دليل الدخول | 1 |
| لا، من الدرجات |
- أفقي 6 - الرأسي 6 |
| لا، من المقاعد القياسية |
-أفقي 6 - الرأسي 6 |
| موقف للوصلات | 1 |
| الوقوف على اللوحة | 1 |
| مقشّر الحبات | 2 |
| منطقة التبريد | 1 |
| قطر عمود الدوار القائم، مليمتر | 40Cr، Φ55 |
| قطر العمود الجانبي، مليمتر | 40Cr، Φ35 |
| رأس الأتراك | أسلوب أربعة أدوات |
| صندوق العدادات المقللة | صندوق التروس |
| نظام القيادة | BS يورو هيرم |
4.6 المنشار الطائر
| القطر الخارجي للأنابيب، أقصى، مليمتر | 50 |
| سمك الحائط، أقصى، ملم | 3.5 |
| قطع الطول، م | 4 ¢8 |
| قوة محرك القطع، كيلوواط | AC 15 |
| قوة المحرك المتحرك، كيلوواط | DC 15 |
| دقة القطع | 06 |
| التحكم | الحاسوب |
4.7 ناقل
| المحرك، كيلوواط | 3 |
