خبى تنغتيان الملحومة الأنابيب معدات التصنيع المحدودة.
الجودة أولا، العميل أولا
المبيعات والدعم الفنى:
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| المنتج: | آلة تصنيع الأنابيب الفولاذية الأوتوماتيكية للأنابيب الفولاذية الكربونية للأنابيب المربعة | كلمة رئيسية: | آلة تصنيع أنابيب الصلب |
|---|---|---|---|
| شكل الأنبوب: | مربع ، مستطيل | نظام التحكم: | PLC |
| سماكة جدار الأنبوب: | 0.5 ملم - 10 ملم | قدرة الإنتاج: | 1000-2000 قطعة يوميا |
| مصدر الطاقة: | الكهربائية | الجهد: | 380 فولت |
| مادة الأنابيب: | فولاذ الكربون | الضمان: | سنوات 5+ |
| أتمتة: | اوتوماتيك كليا | ||
| إبراز: | آلة تصنيع الأنابيب الفولاذية الأوتوماتيكية,آلة صنع أنابيب الفولاذ المربعة,آلة تصنيع أنابيب الكربون,Square steel tube making machine,Carbon square tube manufacturing machine |
||
آلة تصنيع أنابيب الفولاذ الكربوني الأوتوماتيكية للأنابيب المربعة
الوصف
آلة تصنيع أنابيب الفولاذ الكربوني الآلي للأنابيب المربعة الميزات: صناعة أنابيب عالية الدقة، الأداء المستقر، العائد العالي، الأتمتة الكاملة، عملية بسيطة، متينة،آلة قوية، إنتاج مستمر، وكفاءة عالية، أقل نفايات المواد، وانخفاض تكلفة الإنتاج.قطعة طحن لحام، قسم القياس الأولي، محلول صلب ساطع، قسم القياس والتصويب، آلة قطع الأنابيب، منصة قطع الإخراج. نظام تحكم خط الإنتاج هو:تحكم PLC ذكي عالي الدقة، عرض الإنسان والآلة، عملية بسيطة، سهلة الاستخدام، آمنة وموثوقة.
جولة المنجم
الخطوة 1 - الملفات
هناك الفولاذ الكربوني الذي سيتم تصنيعه في الأنابيب والأنابيب من أجلك
الخطوة 2 - إزالة الملفات
يتم وضع لفائف الفولاذ الكربوني على uncoiler
الخطوة الثالثة - مُساوٍ
تم تسوية مخزون الملف
الخطوة 4 - الطاحونة
ثم يمر من خلال سلسلة من الألواح التي تشكل الفولاذ المسطح في الأنابيب
الخطوة 5 - طواحين الطاحونة
يطوي على هذا الحجم المخطط إلى شكل
الخطوة 6 - الحامض
مصفف المقاومة الكهربائية ينهي الأنابيب
الخطوة السابعة - الحلاقة
الخياطة "مُحَفَّلَة" لجعل الأنابيب أو الأنابيب ناعمة في جميع أنحاء.
الخطوة الثامنة: المنشار
في النهاية، يتم تخزين الأنابيب إلى طول

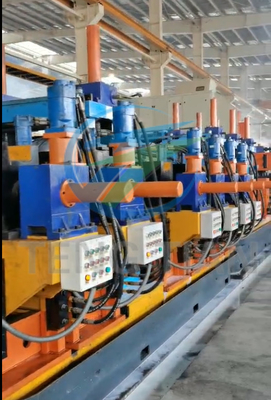

خط آلة تصنيع أنابيب الصلب
| لا، لا، لا | النموذج | حجم الأنابيب | سمك | السرعة ((m/min) | السعة ((KW) | HF ((KW) | المساحة ((LxW في متر) |
| 1 | HG20 | ø8 - ø20 ملم | 0.3 - 1.5 ملم | 30 - 150 | 210 | 100 | 40*12 |
| 2 | HG32 | ø10 - ø32 ملم | 0.4 - 2.0 ملم | 30 - 150 | 300 | 150 | 40*12 |
| 3 | HG50 | ø16 - ø50 ملم | 0.7 -2.5 ملم | 30 - 150 | 410 | 200 | 60*12 |
| 4 | HG60 | ø22 - ø60 ملم | 0.9 - 3.0 ملم | 30 - 150 | 410 | 200 | 60*12 |
| 5 | HG76 | Ø25 - ø76 ملم | 1 - 4 ملم | 30 - 120 | 580 | 300 | 80*16 |
| 6 | HG89 | Ø32 - ø89 ملم | 1 - 4.5 ملم | 30 - 100 | 660 | 300 | 100*16 |
| 7 | HG114 | Ø45 - ø114 ملم | 1.5 -5 ملم | 30 - 80 | 920 | 400 | 100*16 |
| 8 | HG140 | Ø50 - ø140 ملم | 1.5 - 5.5 ملم | 30 - 80 | 920 | 400 | 100*16 |
| 9 | HG165 | Ø60 - ø165 ملم | 2 - 6 ملم | 30 - 60 | 1100 | 500 | 100*16 |
| 10 | HG219 | Ø114 - ø219mm | 3 - 8 ملم | 20 - 45 | 1400 | 600 | 150*16 |
| 11 | HG273 | Ø114 - ø273mm | 4 - 12 ملم | 15 - 30 | 2100 | 800 | 160*18 |
| 12 | HG325 | Ø165 - ø325 ملم | 4 - 14 ملم | 10 - 30 | 2500 | 1000 | 200*24 |
| 13 | HG426 | Ø165 - ø426 ملم | 4 - 16 ملم | 8 - 25 | 2900 | 1200 | 250*24 |
| 14 | HG508 | Ø219 - ø508 ملم | 5 - 18 ملم | 5 - 18 | 3400 | 1600 | 300*24 |
| 15 | HG610 | Ø355 - ø610 ملم | 5 - 18 ملم | 5 - 18 | 3700 | 1600 | 300*24 |
| 16 | HG760 | Ø426 - ø760 ملم | 5 - 20 ملم | 5 - 20 | 4300 | 1800 | 300*24 |
