طحن أنابيب الفولاذ المغلفة طحن أنابيب hf حفر آلة لحام مع تكنولوجيا تشكيل FFX

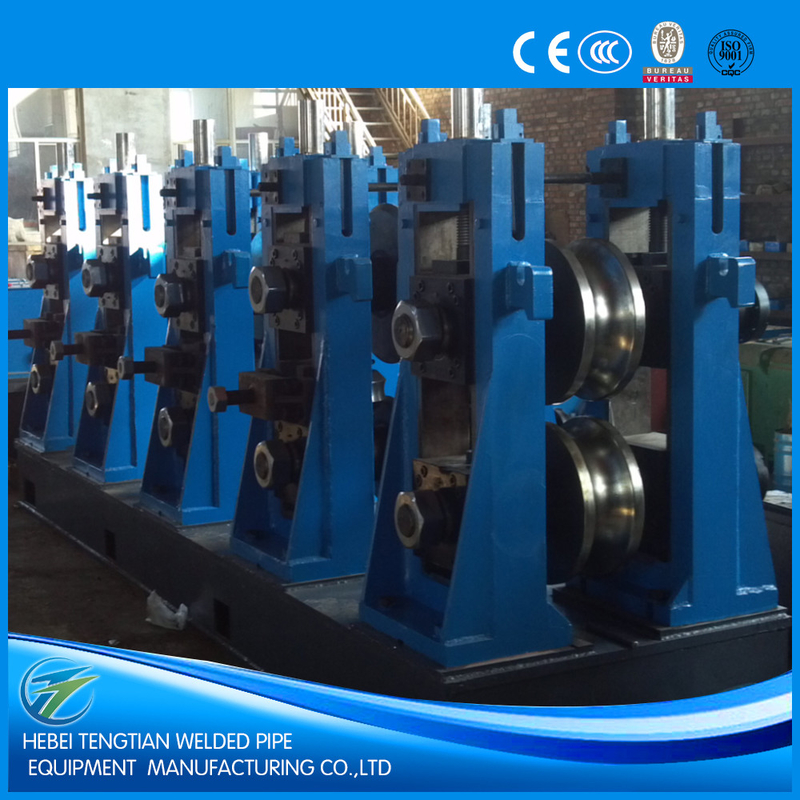

ERW273 آلة صناعة أنابيب ERW عالية الدقة ذاتية التشغيل بالكامل

يستخدم هذا الخط لتصنيع أنابيب الفولاذ المطاطية من Φ114mm-Φ273mm مع 2.0mm-10.0mm من سمك الجدار، يمكن أن تنتج أنابيب مربعة 60 * 60 - 200 * 200mm.
بعد أن استوعبنا تكنولوجيا صناعة الأنابيب المتقدمة من كل من الخارج والمحلية،خط إنتاجنا المبتكر المصمم وكل وحدة واحدة من خط الإنتاج ليست اقتصادية فحسب بل عملية أيضا.


مقدمة موجزة لمصنع أنابيب ERW ومصنع الأنابيب

• مطحنة الأنابيب ERW ومطحنة الأنابيب هي سلسلة من الآلات التي تصنع أنابيب و أنابيب لحام طولية مع شريط من الصلب بعرض معين.
• يبدأ بتفريغ الملفات وتسطيح الملفات الفولاذية المقطعة إلى شرائط فولاذية.
• سيتم بعد ذلك إدخال شرائط الصلب المسطحة في آلة التشكيل وسيتم تدوير الشريط إلى شكل أنبوب مستدير.
• ثم يتم إرسال الشرائط المطاطية إلى صندوق اللحام حيث يتم لحام الأنبوب بواسطة لحام الحالة الصلبة عالي التردد.
• سيتم تشكيل الأنابيب المحمصة إلى الشكل أو الحجم المتوقع في آلة قياس. وأخيراً سيتم قطع الأنابيب على طولها وتجميعها.


ميزة المنتج:

1. دقة عالية
   بين القفزات المستوية 001، بين الإطار والمساحة المفتوحة ≤0.02، درجة عمودية الإطار ≤0.05، كل درجة متوازية للإطار ≤0.1، قطر أنابيب الصلب وخطأ الطول ≤ 0.08
2. استخدام التكنولوجيا اليابانية لجعل متطلبات العملاء الأجانب الذين يحتاجون إلى متطلبات الدقة العالية
3. قابل للتخطيط استخدام العدادات الدودة وتعديل الدودة، ودقة تعديل عالية، والطاقة بدقة
4. يمكن تعديل ندبة الحفرة بتعديل ثلاثي الأبعاد ، ويمكن للكاشف أن يدور على طول دائرة الصلب ± 20 درجة.
5. الجولة تصبح مربعة هي الرأس التركي دفع مربع، يمكن أن تقلل من وزن القالب، وتشكيل مستقرة، زاوية R موحدة.
6. رفع مستوى العمود زيادة بلوك التخفيف النيلون، وتقليل الأثر على العمود والحامل.

عملية الإنتاج
Scroll up → Uncoil → Flattening → End Shear & Butt Welding → Accumulator → Forming → High-frequency induction welding→ Removing external burr → Cooling → Sizing → Cutting → Checking & Collecting → Accessing Warehouse

المواصفات:
1المواد الخام










2نطاق الإنتاج:


3(إتش. إف. ويلدر):GGP800Kw حاوية عالية التردد في الحالة الصلبة
4سرعة الخط:ماكس.40m/min
5طول الأنابيب: 6-12m
6دقة القطع:± 3 ملم
7الطاقة الكهربائية المثبتة:حوالي 1000 كيلوواط
8حجم الخط بأكملهحوالي 100X12m



كشركة صناعة ومدود لآلات صناعة الأنابيب معتمدة من قبل CE و ISO9001: 2008 في الصين. بناءً على جودة عالية وأداء موثوق به ومدة حياة طويلة، قام شركاتنا بتصدير آلاتنا إلى تركيا ومصر(موركو)، كازاخستان، أوزبكستان، طاجيكستان، سوريا، إيران، العراق، المكسيك، سريلانكا، باكستان، تايلاند، فيتنام، وغيرها من أكثر من 30 دولة.
