مستقرة أنبوب مربع أنبوب مطحنة صنع التحكم الكهربائي شكل مربع 80m / دقيقة مطحنة السرعة

مستقر مربع أنبوب طاحونة أنبوب صنع التحكم الكهربائي مربع الشكل 80m / دقيقة سرعة الطاحونة

وصف المعدات

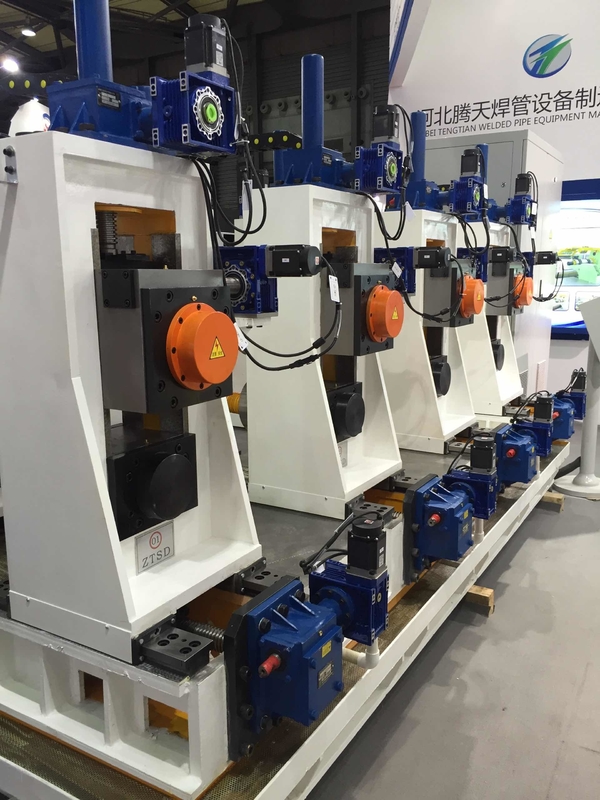

200×200ملم خط طاحونة أنابيب مربعة عالية الدقة
هو الأولصناعة الأنابيب التلقائية بالكاملآلة في الصينلتلبية متطلبات السوق الدولية، وفقا لشركتنا LW سلسلة وحدة جنبا إلى جنب مع FF تشكيل التكنولوجيا، وضعت أوتوماتيكية مربع ومستطيلة أنابيب المعدات.آلة صنع الأنابيب يمكن أن تنتج مواصفات معينة من فتح الصلب ثني البارديمكن تعديل عرض وارتفاع المنتج بشكل لا نهائي. تستخدم آلة صناعة الصلب لقطع الأنابيب الصلبة ،بدون حفرة، مقياس بدقة عالية.

آلة الأنابيب ‬الميزات الرئيسية للمعدات

1في فترة قصيرة جدا من الوقت لإنهاء ضبط الدوار
2. إنتاج المواصفات المختلفة للأنبوب، تحتاج فقط إلى ضبط
3. تخفيض عدد العمال، خفض تكاليف العمالة
4. تحسين عمر الخدمة للمعدات
5الآلة يمكن إصلاحها لوحدها.

تتكون آلة صنع الأنابيب المطاومة من الأجزاء التالية

1أجزاء التشكيل: تتكون من سبعة إطار من أساسيات التدحرج الأفقية، أربعة أساسيات من أساسيات منحنية فارغة، أربعة أساسيات من رف التدحرج الرأسي وموقف واحد من رف التغذية
2أجزاء اللحام: تتكون من لحام خمسة أدوات من لفائف التطويق، إطارين من رف الندبة الخرق و إطار واحد من رف البولندي
3أجزاء الحد: تتكون من أربعة إطار من أربعة رف الدوار
4جزء التحكم الكهربائي: يتم التحكم به بواسطة تحكم PLC متعدد النقاط



عملية الإنتاج

Scroll up → Uncoil → Flattening → End Shear & Butt Welding → Accumulator → Forming → High-frequency induction welding→ Removing external burr → Cooling → Sizing → Cutting → Checking & Collecting → Accessing Warehouse

المواصفات:

المواد الخام:الصلب منخفض الكربون والصلب منخفض السبائك،σb≤580Mpa σs≤380Mpa
عرض الشريط الصلب:320-800ملم
سمك الشريط الصلب:3.0-12.7 ملم
القطر الداخلي للشريط الصلب:φ480-580ملم
القطر الخارجي للشريط الصلب:φ800-1800ملم
وزن لفائف الفولاذ (ماكس):12 طن
المواد الخام من أجل الصف الصلب:Q195-Q345,SPHC
معايير جودة المواد الخام::أساسا في معايير GB، أجزاء مع JIS,DIN
سمك ((ماكس)):5.0 ملم,سمك 1.5 ملم
المواصفات الرئيسية للمنتج
أنبوب مربع 80 × 80 ¢ 200 × 200 ((أي حجم في هذا النطاق)
مستطيل 80×120-120×280 (أي حجم في هذا النطاق) ، الأنبوب المستطيل جميعها تعتمد نمط تشكيل عمودي
سمك الجدار:3.0-12.7ملم
الطول:4-12 متر
اتجاه تغذية الوحدة:اليسار أو اليمين (وجهة جانب تشغيل)
ارتفاع خط التدحرج:+900ملم
سرعة التشكيل:10-40m/min
المحرك الرئيسي:محرك تحويل التردد 22 كيلوواط × 2 في كل وقت
