تفاصيل المنتج:
شروط الدفع والشحن:
|
| عرض لفائف: | 1500MM / 2000MM / 2500mm | مجموعة سمك: | 4.0 - 16.0 مم |
|---|---|---|---|
| خدمة ما بعد البيع: | المهندسين متاح لخدمة الخارج | عمليّة قطع سرعة: | 0-40m / دقيقة |
| materiial: | HRC. CRC. GI. PPGI | اللون: | أخضر أو أزرق أو غيرها |
| ضمان: | 1 سنة | ملف وزن: | 10-15Ton |
| تسليط الضوء: | ,,strip slitting machine |
||
المقدمة:

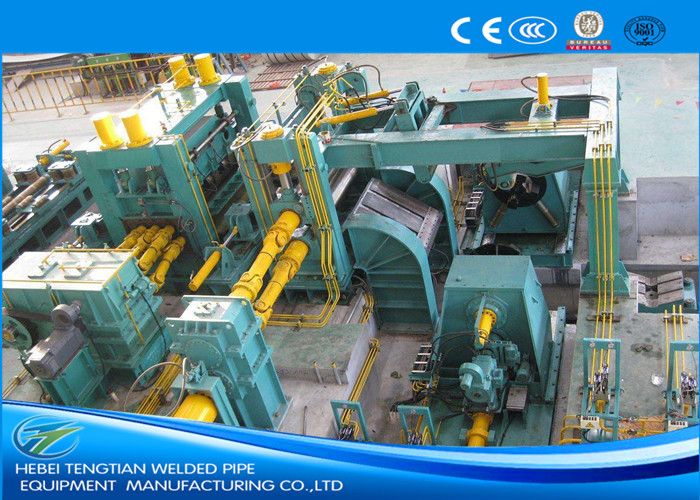

يمكن أن يفي خط القطع حسب الطول للوحة السميكة بطلب العميل بسرعة قصوى تبلغ 20 مترًا / دقيقة عن طريق فك وتثبيت شريط لفائف ، ثم قص الشريط المسطح المسطح إلى طول معين من الأوراق.
يحتوي خط القطع حسب الطول (آلة خط لوحة CTL) على آلة تسوية أولية واحدة وآلة تسوية دقيقة مدفوعة بمحركات التيار المتردد أو التيار المتردد ، ويتم تحديد طولها عن طريق التشفير ، وأسلوب القص يكون عبارة عن مقص توقف.
يتكون خط القطع حسب الطول للوحة السميكة من: سيارة تحميل الملف ، آلة فك اللفافة المزدوجة ، دليل الملف اللولبي على نمط البوابة ، معدات الضغط والمجرفة ، التغذية بالقرص والإعداد المسبق ، طاولة النقل ، (دليل جانبي ، ماكينة تهذيب الحواف ، آلة لف خردة الحواف ، طاولة نقل) ، دليل جانبي ، آلة التسوية الرئيسية ، معدات إرسال ورقة نهائية ، جهاز ترميز تثبيت الطول ، آلة قص هيدروليكية ، طاولة لفافة التوصيل ومعدات إرسال لوحات ، طاولة تكدس بالهواء المضغوط ، النظام الهيدروليكي ، ونظام التحكم الكهربائي ، الخ
إن خط القطع حسب الطول للوحة السميكة (آلة خط لوحة CTL) يلائم الملفات الفولاذية ذات السماكة: (3 ~ 12mm ، 4 ~ 16mm ، 5-20mm) وعرض قابل للتغيير ، وطول الأوراق النهائية يعتمد على احتياجات العميل العملية.
مزايا وخصائص لدينا آلة الحز لفائف:
1. يمكن أن تصل سرعة الخط إلى 20 متر / دقيقة ، بطول 4-5 قطع / دقيقة 2000 ملم في المتوسط.
دقة التسوية: ± 1.5 مم / ㎡
دقة طول الورقة: ± 0.5 مم / م
دقة طول القطر ورقة: mm 1MM / م
2. وزن لفائف الصفيحة السميكة يصل إلى 30T ، 35T أو 40T ، آلة فك اللفافة المخروطية المزدوجة مناسبة.
3. إن فتاحة الملف اللولبي القوية على نمط البوابة بما في ذلك دليل الملف اللولبي ، والصحافة والمجرفة يمكن أن تتأكد من أن عملية فك اللفافة مستمرة بسلاسة.
4. لجعل صفائح الفولاذ المسطحة ، يجب أن يكون قطر أسطوانات التسوية مناسبًا من الناحية العلمية ، نحن نؤكد قطر أسطوانات التسوية بالتجارب الفعلية والحساب الهندسي عند معالجة خط قطع اللوحة إلى الطول.
5. يمكن لأسطوانات النسخ الاحتياطي المثبتة في شريحة النسخ الاحتياطي أن تدعم بإحكام بكرات التسوية لأعلى للتأكد من عدم وجود تشوه في أسطوانات التسوية أثناء التسوية.
6. يتم ترتيب التسوية مرتين في خط قطع الألواح السميكة لضمان تأثير التسوية الجيد.
يمكن للعميل اختيار تضمين أداة تخفيف الحواف لتقليص الحواف عديمة الفائدة.
7. معدات إرسال الورقة النهائية ترسل الأوراق النهائية على طاولة التعبئة الهوائية.
8. إننا نعتمد قطع غيار ذات جودة جيدة لآلة خط CTL للوحة الموردة من قبل الشركة ذات العلامة التجارية الشهيرة ، مثل التحكم Mitsubishi PLC ، الأجزاء الهيدروليكية Yuken / Fuxin ، محامل HRB / ZWZ / SKF ، إلخ.
مواصفات التفاصيل على النحو التالي:
لوحة خط CTL آلة سمك الشريط: 4 ~ 16mm
عرض الشريط: 500 ~ 1500mm / 800-2000mm / 1100-2500mm
بكرة التسوية: 20220mm ، 11pcs
المواد من الأسطوانة التسوية: 40Cr ، HRC54-55
آلة خط لوحة CTL قوة التسوية: محرك DC 160KW + تحكم في سرعة Eurotherm 590 DC.
سرعة القطع: (0 ~ 20) م / دقيقة ، قابل للتعديل
مواصفات شكل آلة الحز لفائف:
| نموذج | سماكة | عرض | الطول | سرعة التسوية |
| CTL-12 × 1600 | 3. 12MM | 600-1600mm | قابل للتعديل | أقصى 20 متر / دقيقة |
| CTL-16 × 1800 | 4-16mm | 1000-1800mm | قابل للتعديل | أقصى 20 متر / دقيقة |
| CTL-20 X 2000 | 5-20MM | 1000-2000mm | قابل للتعديل | أقصى 20 متر / دقيقة |
| ملاحظة: البيانات في النموذج كمرجع وفقًا للنطاقات العامة ، نقوم دائمًا بتصميم وتصنيع كل خط من خط قطع الألواح السميكة ، خط لوحة CTL وفقًا لمتطلبات كل عميل ، حتى يتمكن كل عميل من شراء خط المحتوى منا. | ||||
