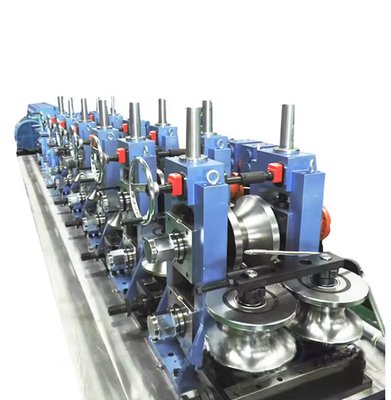

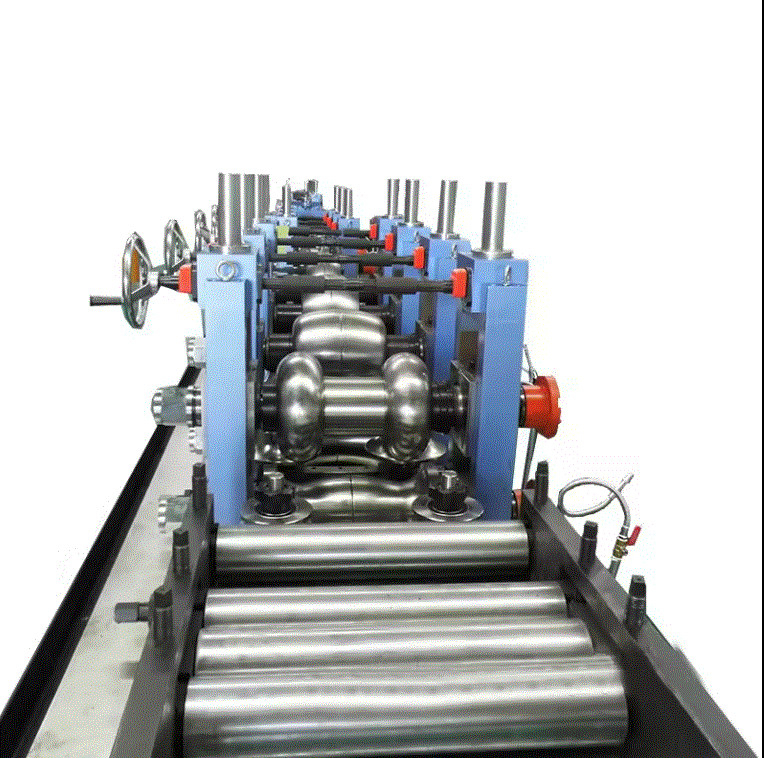

| اسم البند: | آلة مطحنة الأسطوانة الدقيقة للأنابيب ومحرك سيرفو لمنشار الأنبوب | تتطلب خاصة: | يمكن تصميم وفقا للعميل |
|---|---|---|---|
| المواد: | أنابيب الصلب، الأنابيب غير القابل للصدأ | سرعة المنتج: | ماكس 120 م / دقيقة |
| قطر دائرة الانبوب: | 10-50 ملم | سماكة الأنبوب: | 1.0-3.0 مم |
| إبراز: | آلة طحن الأنابيب,آلة تصنيع الأنابيب الفولاذية,آلة تصنيع أنابيب الصلب,steel pipe making machine,steel pipe manufacturing machine |
||
مقدمة موجزة
صيانة الأنابيب صناعة الأنابيب آلة قطع أنابيب الفولاذ الآلية الباردةيستخدم لقطع الأنابيب المعدنية تلقائيًا. يمكن أن يدرك البرنامج التلقائي والعمل الآلي لتنسيق CNC لأي نوع معقد من المفاصل بين الأنابيب والأنابيب ، وما إلى ذلك ويمكن أن يقطع أي نوع من محاور اللحام في وقت واحد.يستخدم هذا المنتج على نطاق واسع في صناعات البنية الصلبة، وبناء السفن، والجسور والآلات الثقيلة. مناسبة لقطع فرع الأسطوانة، وقطع الأريكة من طبقتين أو ثلاث في الأنابيب الرئيسية.انها مناسبة لكميات كبيرة من قطع الأنابيب التقاطع المهنيةمواد القطع: الفولاذ منخفض الكربون، الفولاذ المقاوم للصدأ والمعادن غير الحديدية، الخ. يمكن تصميم الآلة وفقا لاحتياجات المستخدمين المختلفة.
الخصائص
1مجهزة بنظام التحكم المهنية لمجموعة متنوعة من أنواع القطع، بما في ذلك الشرائح، المترات، السرج، تحويلات خط الوسط، التقاطعات المتعددة، دعم الكوع، فتحات غوسيت؛ مستديرة، مستطيلة،قطع المنشار، فتحات الأنابيب المتداخلة ، وسائط إعادة مع التراجع المحوري وتراجع الخط الأساسي أو نقطة العمل ، ، وأنواع أخرى من قطع التقاطع.
2أجزاء الصب الدقيقة وإجراءات التصنيع والفحص الصارمة تضمن دقة عالية وموثوقية ومتانة.
3متكاملة مع وحدات برمجة ومحاسبة متخصصة لبناء هيكل فولاذي كبير معقديمكن أن تولد رموز CNC من رسومات Auto CAD لتوفير وقت المشغلين والمهندسينوهذه الوحدات متوافقة مع ملفات IGES و DXF و SAT و STL
4. نظام استشعار ارتفاع تلقائي يدفع بواسطة الحاسوب يعوض الموقف الرأسي للأنابيب غير المستديرة. ناقلات التغذية والإخراج المتاحة للتحميل / التفريغ.
5واجهة تشغيل ثلاثية الأبعاد لسهولة التشغيل
6.ستة محاور CNC ((اليسار/اليمين، الأمام/الخلف، صعودا/أسفل، الدوران، التواء الشعلة، رفع الشعلة) تقوم بقطع ملف الأنابيب.
المعلمات التقنية
| قطر أنابيب القطع (ملم) | 50-630 | 60-800 | 100-1000 | 200-1250 |
| طول الأنابيب (ملم) | 1000-12000 ملم أو حسب الحاجة. | |||
| الحد الأقصى لحمل الأنابيب (كغ) | 2000 | 3500 | 4000 | 5000 |
| سرعة القطع (ملم/دقيقة) | 80-1800 | |||
| سمك القطع (ملم) | وقود الأكسجين:6-60 ملم، البلازما:على مصدر البلازما | |||
| زاوية التموج القصوى للبلازما | ≤±45 درجة | |||
| زاوية الشعلة القصوى | ≤±60 درجة | |||
| المكونات الأساسية | ||||
| أنبوب تشاك | 3 فكّات شاك مركزي | |||
| وضع القطع | وقود الأكسجين، البلازما والليزر | |||
| عدد محاور التحكم | 2-6 | |||
| محرك القيادة | باتاناسونيك، ميتسوبيشي محرك الخدمة | |||
| علبة التروس | علبة التروس | |||
| وحدة تحكم CNC | عند الطلب | |||
| طاقة البلازما | (ثيرمادين) ، (كيلبرغ) ، (هايبرثرم) ، إلخ. | |||
| مواصفات أخرى | ||||
| درجة حرارة العمل | - 10 درجة مئوية -45 درجة مئوية | |||
| الرطوبة | < 90% ، لا توتر | |||
| المناطق المحيطة | التهوية، لا هزة كبيرة | |||
| الجهد الكهربائي | 3×380 فولت ± 10% أو أكثر حسب الحالة المحلية للمستخدم | |||
| لغة العملية | الإنجليزية أو الصينية | |||
| الخيارات | ||||
| البند الخيار | أنظمة التدفئة والتبريد | |||
| برامج البرمجة | ||||
| استخراج الغبار بالاندماج | ||||
التطبيق
1قطع الثقوب الأسطوانية المتقاطعة من اتجاهات مختلفة وعمرات مختلفة على الأنابيب الرئيسية للقطع الرأسي بين الأنابيب الفرعية والأنابيب الرئيسية.
2.قطع نهاية أسطوانية على أنبوب العلامة التجارية للقطع الرأسي بين أنبوب الفرع والأنبوب الرئيسي.
3.المنحدر يقطع في نهاية الأنابيب
4لحام قطع الكوع على الأنابيب
5أنابيب الفرع قطع نهاية التقاطع متصلة بالأنابيب الرئيسية الحلقة
6حفرة مربعة وحفرة فرع قطع على الأنابيب
7.قطع الأنابيب
المعلمات الرئيسية من 540 جهاز كمبيوتر المنشار الطائر
1طول القطع: 0.5--32m قابل للتعديل
2دقة القطع: ± 3 ملم
3- الحد الأقصى لتردد القطع: 10 قطع في الدقيقة
4السرعة القصوى: 50 متر/دقيقة
5السماكة القصوى للأنابيب: 6 ملم
6. عمل رأس المنشار: القيادة الهيدروليكية (التلاعب بالدفع المسطح)
7مشبك الأنابيب: مشبك هيدروليكي.
| المواد: | HRC،CRC، | نوع المحرك: | محرك الخدمة |
| سرعة القطع: | ماكس50m/min | الضمان: | سنة واحدة |
| حجم الجولة: | 60-165 ملم | سمك: | 2.0-6.0ملم |
| دقة القطع: | ≤ ± 2 ملم | خدمة ما بعد البيع: | المهندسون المتاحة لخدمة الآلات في الخارج |
| ساج بليد | HSS / TCT شفرة المنشار | حجم الأنابيب المربعة: |
50*50 - 150*150ملم |
مرشح قطع بارد للأنابيب والمحاور:
أنابيب المنشار الآلي في الخط / خارج الخط والإنتاج العالي.
شفرات الفولاذ عالي السرعة أو الكربيد.
محرك ياسكاوا / سيمنز الجهاز الجهاز الجهاز الجهاز
تقريباً مناسبة لمجموعة متنوعة من ملامح الأنابيب
إزالة التشذيب الثانوي أو إزالة الحفر.
الفولاذ الكربوني، الفولاذ المقاوم للصدأ، HSLA.
سرعة عالية وقطع دقيق
