| مكان المنشأ: | خبي ， الصين |
| اسم العلامة التجارية: | Tengtian |
| إصدار الشهادات: | CE, ISO9001, BV |
| رقم الموديل: | 800 ~ 2000 مم |

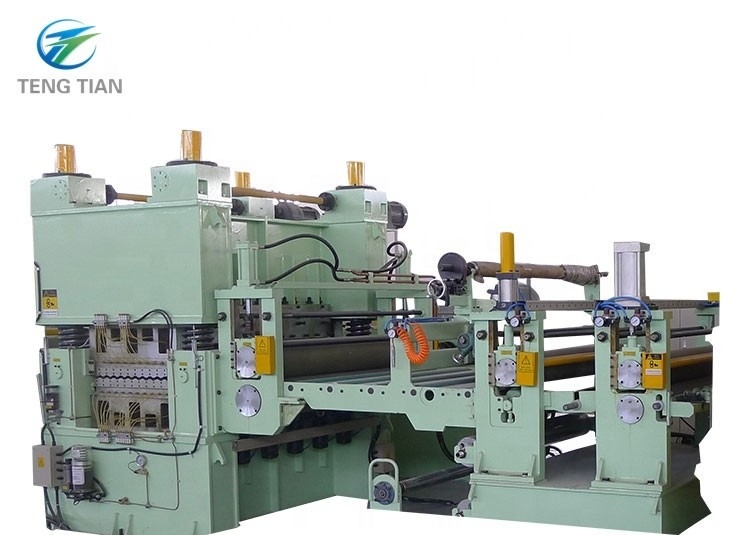

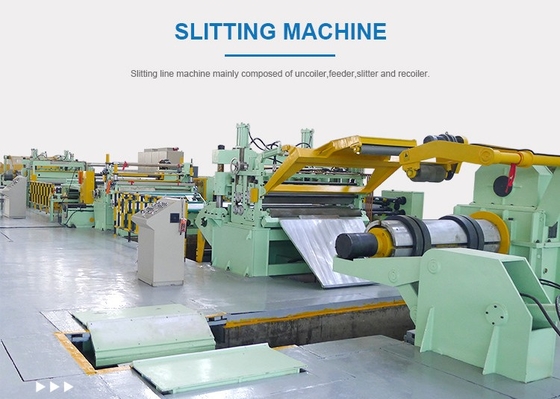

أجهزة قطع الفولاذ الآلية من 240kw تتكون أساسا من uncoiler،feeder،slitter و recoiler. وظيفتها هي قطع لفافة واسعة إلى شريط عرض معين لفافة جنبا إلى جنب مع اتجاه الطول التي يمكن استخدامها للطحن،اللحام أنبوب،تشكيل الانحناء الباردفي نفس الوقت، تغيير شفرة المواد المختلفة يمكن أن تقطع مختلف الملفات المعدنية.
المعلم التقني الرئيسي:
| مادة الملفات | الصلب الكربوني HR/CR مثل Q235، الصفيحة المسالك، الصفيحة الفولاذية الملونة الخ |
| سمك الشريط | (5~20) ملم |
| عرض الشريط | 800~2000ملم |
| الوزن الأقصى للفكرة | 40000 كيلوغرام |
| قطر أدوات التسوية وأدوات التوتر | Φ260 |
| قطر قطر الملف المعدني قطر عمود القطر | Φ420 |
| أجهزة قطع القرص | 6CrW2Si، HRC54°~56°، OD650mm × ID420mm × T50mm |
| قطر كتلة الارتداد | Φ800mm |
| أقراص الفصل | 65Mn، OD250 x ID110 x T10/20mm |
| محركات ميكانيكية متواصلة للشرائح والإعادة | 280 كيلوواط، 315 كيلوواط |
| آلة قطع الملفوف سرعة قطع | (0~20) م/دقيقة، قابلة للتعديل |
عملية المنتج:
Loading coil car→Uncoiler→Straightener device→Pinch roll&leveler & hydraulic shearer →Loop pit →Side guide →Slitter →Transition platform & scrap winder →Loop pit →Tension station→Recoiler→Unloading coil car.
نموذج الخط المقطع:
| النموذج | لوحةالسماكة | لوحةالعرض | وزن لفائف الفولاذ | عرض المنتهى | سرعة القطع |
| 3*1250ملم | 0.5-3.0ملم | 700-1250 ملم | 25 طنعلى | <40 ملم | 120 ((m/min) |
| 4*1250ملم | 0.5-4.0ملم | 700-1250 ملم | 25 طنعلى | <40 ملم | 120 ((m/min) |
| 6*1250ملم | 0.5-6.0ملم | 700-1250 ملم | 25 طنعلى | <40 ملم | 120 ((m/min) |
| 3*1600ملم | 0.5-3.0ملم | 900-1600ملم | 30 طن | ≥40 ملم | 120 ((m/min) |
| 4*1600ملم | 0.5-4.0ملم | 900-1600ملم | 30 طن | ≥60 ملم | 110 ((m/min) |
| 6*1600ملم | 1-6ملم | 900-1600ملم | 30 طن | ≥60 ملم | 100 ((m/min) |
| 8*2000ملم | 2-8 ملم | 900-2000ملم | 35 طن | ≥ 70 ملم | 60 ((m/min) |
| 10*2200ملم | 3-10ملم | 900-2200ملم | 35 طن | ≥80 ملم | 50 ((m/min) |
| 12*2200ملم | 3-12ملم | 900-2200ملم | 35 طن | ≥100 ملم | 40 ((m/min) |
| 16*2500ملم | 4-16ملم | 900-2500ملم | 35 طن | ≥100 ملم | 40 ((m/min) |
| 20*2500ملم | 6-20ملم | 900-2500ملم | 35 طن | ≥100 ملم | 30 ((m/min) |
هذا النموذج فقط لاستعارتك، مجموعة المنتجات والسمك قابلة للتعديل، لدينا فريق المهندسين أنفسنا، يمكن تصميم الجهاز وفقا لمواصفات العميليجب أن يكون هناكأرسل استفسار هنا
