خبى تنغتيان الملحومة الأنابيب معدات التصنيع المحدودة.
الجودة أولا، العميل أولا
المبيعات والدعم الفنى:
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| سرعة المطحنة: | 30-60 م / دقيقة | ضمان: | سنة واحدة |
|---|---|---|---|
| الجهد االكهربى: | 380 فولت / 220 فولت | وزن: | 30 طن كحد أقصى |
| محركات DC: | 280 كيلو واط ، 315 كيلو واط | توفير خدمة ما بعد البيع: | المهندسين متوفرة لخدمة ماكينات الخارج |
| عرض لفائف: | 800 ~ 2000 مم | نطاق سمك: | 5-20 مم |
| تسليط الضوء: | آلة حز لفائف الفولاذ 20 مم,آلة حز لفائف 20 مم,آلة حز لفائف الفولاذ 60 م / دقيقة |
||
| الكمية (الوحدات) | 1 - 1 | > 1 |
| Est.الوقت (أيام) | 60 | يتم التفاوض |

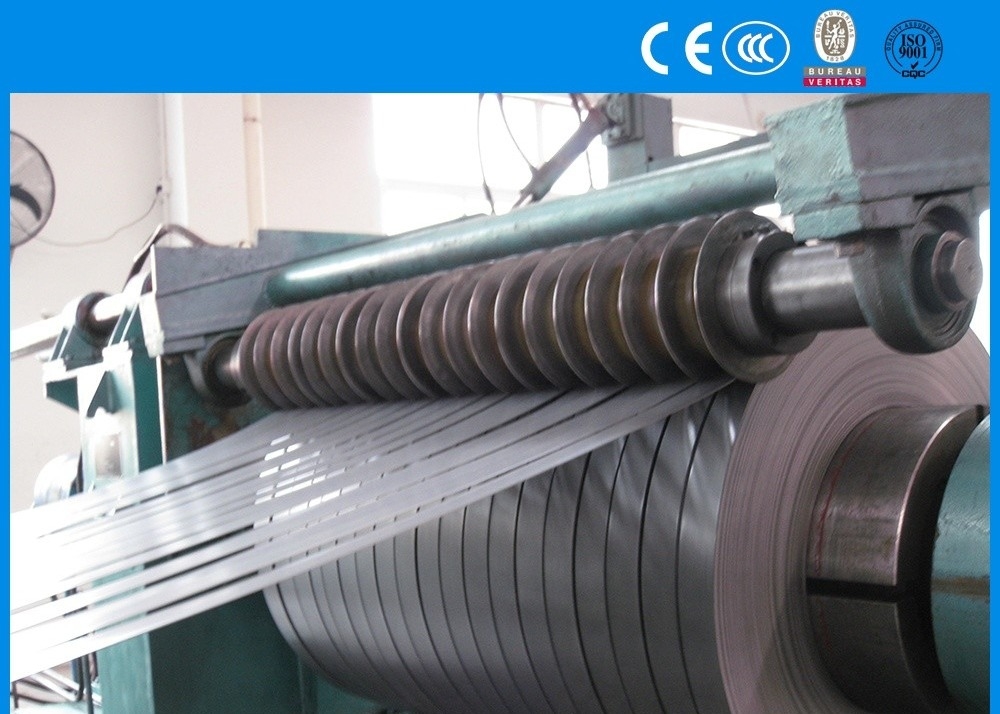

تتكون آلة خط الحز بشكل أساسي من آلة فك اللف ، والمغذي ، والتقطيع ، وإعادة اللف ، وتتمثل وظيفتها في شق ملف عريض إلى ملف شرائط العرض المحدد جنبًا إلى جنب مع اتجاه الطول الذي يمكن استخدامه للطحن ، وأنابيب اللحام ، وتشكيل الانحناء على البارد ، والختم مثل البليت.في نفس الوقت ، تغيير شفرة المواد المختلفة يمكن أن يقطع ملفات معدنية مختلفة.
المعلمة التقنية الرئيسية:
| مادة اللفائف | الصلب الكربوني HR / CR مثل Q235 ، اللوح المجلفن ، اللوح الفولاذي الملون إلخ |
| سمك لفائف المشقق المعدنية | (5 ~ 20) ملم |
| عرض الشريط | 800 ~ 2000 مم |
| أقصى وزن للملف | 40000 كلغ |
| قطر بكرات التسوية وبكرة الشد | Φ260 |
| قطر آلة القطع المعدنية لعمود الحز | Φ420 |
| آلة قطع اللفائف آلة قطع القرص | 6CrW2Si، HRC54 ° ~ 56 °، OD650mm x ID420mm x T50mm |
| قطر كتلة اللف | Φ800 مم |
| أقراص منفصلة | 65 مليون ، OD250 × ID110 × T10 / 20 مم |
| محركات DC للتقطيع وإعادة اللف | 280 كيلو واط ، 315 كيلو واط |
| آلة الحز لفائف سرعة الحز | (30-60) م / دقيقة ، قابل للتعديل |
عملية المنتج:
تحميل عربة الملف ← Uncoiler ← جهاز فرد ← لفة قرصية ومستوي وقص هيدروليكي ← حفرة حلقة ← دليل جانبي ← شق ← منصة انتقالية وجهاز لف الخردة ← حفرة حلقة ← محطة شد ← ريكويلر ← تفريغ عربة ملف.
نموذج خط الحز:
| نموذج | سماكة الطبق | عرض اللوحة | وزن لفائف الصلب | عرض التشطيب | سرعة القص |
| 3 * 1250 مم | 0.5-3.0 مم | 700-1250 ملم | 25 طن | <40 ملم | 120 (م / دقيقة) |
| 4 * 1250 مم | 0.5-4.0 مم | 700-1250 ملم | 25 طن | <40 ملم | 120 (م / دقيقة) |
| 6 * 1250 مم | 0.5-6.0 ملم | 700-1250 ملم | 25 طن | <40 ملم | 120 (م / دقيقة) |
| 3 * 1600 مم | 0.5-3.0 مم | 900-1600 ملم | 30 طن | ≥40 ملم | 120 (م / دقيقة) |
| 4 * 1600 مم | 0.5-4.0 مم | 900-1600 ملم | 30 طن | ≥60 ملم | 110 (م / دقيقة) |
| 6 * 1600 مم | 1-6 ملم | 900-1600 ملم | 30 طن | ≥60 ملم | 100 (م / دقيقة) |
| 8 * 2000 مم | 2-8 ملم | 900-2000 ملم | 35 طن | ≥70 ملم | 60 (م / دقيقة) |
| 10 * 2200 مم | 3-10 ملم | 900-2200 ملم | 35 طن | ≥80 ملم | 50 (م / دقيقة) |
| 12 * 2200 مم | 3-12 ملم | 900-2200 ملم | 35 طن | ≥100 ملم | 40 (م / دقيقة) |
| 16 * 2500 مم | 4-16 ملم | 900-2500 ملم | 35 طن | ≥100 ملم | 40 (م / دقيقة) |
| 20 * 2500 مم | 6-20 ملم | 900-2500 ملم | 35 طن | ≥100 ملم | 30 (م / دقيقة) |
هذا النموذج فقط للرجوع إليه ، نطاق المنتج وسمكه قابلان للتعديل ، لدينا فريق مهندس ، يمكننا تصميم الماكينة وفقًا لمتطلبات العميل الخاصة. أرسل استفسارك هنا
