| الاسم: | Zj1500 X 3.0mm 1500m / Min آلة قطع الفولاذ المعدني المجلفن | الضمان: | سنة واحدة |
|---|---|---|---|
| الجهد: | 380 فولت/220 فولت | الوزن: | ماكس 20 طن |
| محركات التيار المستمر: | 280 كيلو واط، 315 كيلو واط | خدمة ما بعد البيع: | المهندسون المتوفرون لخدمة الآلات في الخارج |
| عرض الملف: | 500 ~ 1500 مم | نطاق السماكة: | 0.7-3 ملم |
| إبراز: | 3.0mm لفائف معدنية آلة الحز,1500m / min آلة حز لفائف المعادن,المجلفن الصفائح الفولاذية آلة الحز |
||

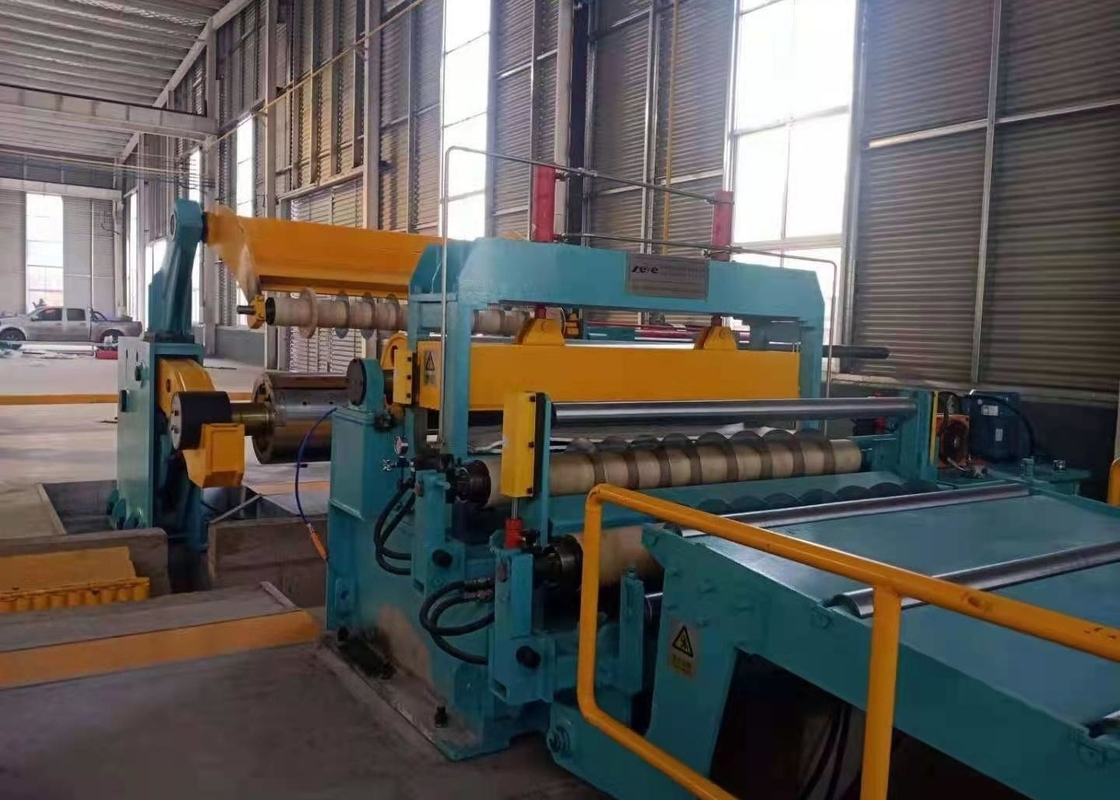

Zj1500 X 3.0mm 1500m/Min آلة قطع الفولاذ المعدني للصمغ
المعلمات التقنية الرئيسية
1. المادة
المواد الصلبة المطاطية باردة، ورق مطاطي، الخ
سمك الصفيحة 0.7 ~ 3.0 ملم
عرض الصفيحة 500~1500mm
القطر الداخلي للفول Φ508mm-Φ610mm
الوزن الأقصى للملف 25000kg
المنتج النهائي
القطر الداخلي للفول Φ508mm-Φ610mm
القطر الخارجي للملف ≤ Φ1800mm
الوزن الأقصى للتلف 20000kg
الـالحد الأدنىعرض الشريط 22mm ((سمك اللوحة≤1)
دقة العرض
الثاني.ضمان الجودة وخدمة ما بعد البيع
المعدات التي تصل إلى المشتري، وموظفي الخدمات التقنية في موقع الحادث إصلاح الأخطاء، الصيانة، تشغيل المعدات، التشغيل، التشغيل وتعليمات الصيانة،المسؤول عن التدريب التقني لموظفي تشغيل وصيانة المعدات للمشتري. يستخدم في المستخدمين الالتزام بالقواعد، في ظل معدات تشغيل عادية، منذ 12 شهرا من تاريخ وصول المعدات، مثل تأثير إيجابي على جودة استخدام،الأجزاء التالفة تؤدي إلى المعدات لا يمكن أن تعمل بشكل طبيعي، المصنع سوف يعطي الإصلاح أو استبدال مجانا.
وقت التحليل هو شهر واحد، في غضون شهر واحد المشتري يحتاج لدفع راتب المهندس80 دولار أمريكي00في يوم واحد شخص واحد،إمداد التذاكر ذهابًا وإيابًا،يجب أيضاً إمداد التكلفة المحلية،مثل غرف الطعام والتحويل.المشتري بحاجة لدفع للمهندس 100 دولار أمريكي.00 شخص واحد في اليوم
الثالث.الوثيقة التقنية المقدمة
دليل التعليمات للطاحونة أنابيب ((المقدمة في الوقت قبل شهر من موعد التسليم)
شهادة التفتيش (يتم تقديمها في وقت التسليم)
طلب الشحن (يتم تقديمها في وقت التسليم)
رسم التصميم (يتم تقديمها قبل شهر من موعد التسليم)
رسم القاعدة الأرضية (يتم تقديمها قبل شهر من موعد التسليم)
مخطط المبدأ الكهربائي
رسم التجميع الكلي لكل وحدة من خط
الرسم البياني الجزئي للأجزاء الضعيفة
الرابع. وقت التسليم
يجب أن تكون المعدات المتعاقدة جاهزة للشحن في غضون شهرين بعد استلام 30٪ من القيمة الإجمالية للعقد، وتقوم بالتسليم بعد الحصول على 70٪ من قيمة العقد.
السادس عشرشروط الدفع
30٪ دفع مقدم بعد توقيع العقد.
70% TT قبل التسليم.

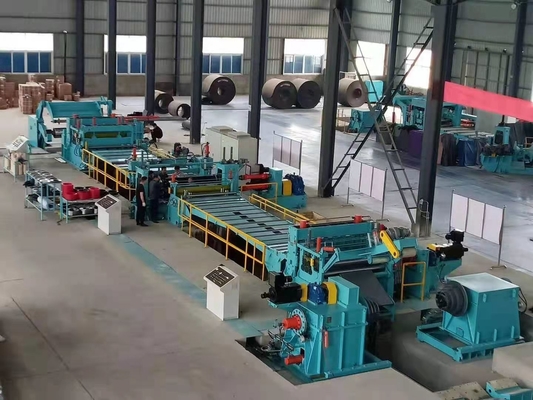

آلة قطعة خط تتكون أساسا من مكشوف، إمداد، قطعة ومكشوف.وظيفتها هي قطع لفافة واسعة إلى شريط عرض المحددة لفافة جنبا إلى جنب مع اتجاه الطول التي يمكن استخدامها للطحنفي نفس الوقت، تغيير شفرة المواد المختلفة يمكن أن يقطع مختلف الملفات المعدنية.
المعلم التقني الرئيسي:
| مادة الملفات | الصلب الكربوني HR/CR مثل Q235، الصفيحة المسالك، الصفيحة الفولاذية الملونة الخ |
| سمك الشريط | (5~20) ملم |
| عرض الشريط | 800~2000ملم |
| الوزن الأقصى للفكرة | 40000 كيلوغرام |
| قطر أدوات التسوية وأدوات التوتر | Φ260 |
| قطر قطر الملف المعدني قطر عمود القطر | Φ420 |
| أجهزة قطع القرص | 6CrW2Si، HRC54°~56°، OD650mm × ID420mm × T50mm |
| قطر كتلة الارتداد | Φ800mm |
| أقراص الفصل | 65Mn، OD250 x ID110 x T10/20mm |
| محركات ميكانيكية متواصلة للشرائح والإعادة | 280 كيلوواط، 315 كيلوواط |
| آلة قطع الملفوف سرعة قطع | (30-60) م/دقيقة، قابلة للتعديل |
عملية المنتج:
Loading coil car→Uncoiler→Straightener device→Pinch roll&leveler & hydraulic shearer →Loop pit →Side guide →Slitter →Transition platform & scrap winder →Loop pit →Tension station→Recoiler→Unloading coil car.
نموذج الخط المقطع:
| النموذج | سمك الصفيحة | عرض اللوحة | وزن لفائف الفولاذ | عرض المنتهى | سرعة القطع |
| 3*1250ملم | 0.5-3.0ملم | 700-1250 ملم | 25 طن | <40 ملم | 120 ((m/min) |
| 4*1250ملم | 0.5-4.0ملم | 700-1250 ملم | 25 طن | <40 ملم | 120 ((m/min) |
| 6*1250ملم | 0.5-6.0ملم | 700-1250 ملم | 25 طن | <40 ملم | 120 ((m/min) |
| 3*1600ملم | 0.5-3.0ملم | 900-1600ملم | 30 طن | ≥40 ملم | 120 ((m/min) |
| 4*1600ملم | 0.5-4.0ملم | 900-1600ملم | 30 طن | ≥60 ملم | 110 ((m/min) |
| 6*1600ملم | 1-6ملم | 900-1600ملم | 30 طن | ≥60 ملم | 100 ((m/min) |
| 8*2000ملم | 2-8 ملم | 900-2000ملم | 35 طن | ≥ 70 ملم | 60 ((m/min) |
| 10*2200ملم | 3-10ملم | 900-2200ملم | 35 طن | ≥80 ملم | 50 ((m/min) |
| 12*2200ملم | 3-12ملم | 900-2200ملم | 35 طن | ≥100 ملم | 40 ((m/min) |
| 16*2500ملم | 4-16ملم | 900-2500ملم | 35 طن | ≥100 ملم | 40 ((m/min) |
| 20*2500ملم | 6-20ملم | 900-2500ملم | 35 طن | ≥100 ملم | 30 ((m/min) |
هذا النموذج فقط للإشارة لك، مجموعة المنتجات والسمك قابلة للتعديل، لدينا فريق المهندسين أنفسنا، يمكن تصميم الجهاز وفقا لمتطلبات العميل الخاصة.أرسل استفسار هنا
