F200x200 خط إنتاج الأنابيب عالية الدقة عالية التردد لحام هو أساسا لإنتاج حجم أنابيب مربع 70x70-200x200mm،السمك هو من 4.0-12mm.استخدام كامل للمعدات المحلية والأجنبية المماثلة، تصميم مبتكر، التحكم الكامل مع تحكم الكمبيوتر أو الكمبيوتر، التكنولوجيا المتقدمة، عملية مريحة والصيانة، وبلغت المستوى الدولي في أوائل التسعينات،بالنسبة للمستوى الوطني الرائد.

السمات الرئيسية للمعدات:

في فترة زمنية قصيرة جداً لإنهاء تعديل الدوار، تقليل شديد من وقت تغيير الدوار عند استبدال المنتجات، وبالتالي تحسين الكفاءة وخفض تكلفة الإنتاج؛

بسبب المعدات تعتمد مجموعة واحدة من القالب المشترك، وتنتج المواصفات المختلفة من الأنبوب، تحتاج فقط إلى ضبط،لا حاجة إلى تغيير، ومعدل توفير الدوال في أعلى من 90٪،مما يقلل من تكلفة الدوار;

مع ضبط المحرك، انخفض إدخال الأدوات والأضرار للمعدات عند تغيير لفة، وتحسين عمر الخدمة للمعدات.

وبسبب بنية اللفاف المركب، فإن نقطة الاتصال بين اللفاف والشريط بدلاً من الاتصال بالخط الأصلي، تقلل من ارتداء اللفاف وتحسين عمر خدمة اللفاف.

المواد الخام والمنتج النهائي والعملية وتكوين المستخدم

1حالة المواد الخام:

الشريط الصلب المطاط الساخن أو المطاط البارد (يتوافق مع GB700-88 ، GB1591-88)

صلابة السلع الخام:σs≤345Mpa

قوة السحب للمواد الخام:σb≤560 Mpa

(3) سمك الشريط:

أنبوب مربع سمك 4.0-12mm ((متوافق مع GB708-88)

(4) عرض الشريط الفولاذي: 270-800mm ((± 0.2mm)

(5) القطر الداخلي للفكرة الفولاذية:Φ508-Φ760mm

(6) قطر لفائف الفولاذ:Φ1100-Φ2000mm

(7) الوزن الأقصى للملف: 16 طن

2نطاق حجم الأنابيب

(1) أنبوب مربع: 70×70×200mm

(2) سمك المنتج:

أنابيب مربعة أو مستطيلة:4.0-12ملم

(3) الطول:4-12M

(4) السرعة:20-40m/min

(5) 2000 كيلوواط 380 فولت 50 هرتز 3 مراحل

3عملية المنتج

Raw material (strip) -loading car--- uncoiler - Cutting and Welding- feeding - Storage material - passive leveling - forming rolling--high frequency welding -- remove the weld burr -----cooling --sizing-- coarse straightening - length cut - collection

1. يجب على المشتري أن يزود نفسه

طاحونة التشكيل والحجم

تتكون من عجلة التغذية، جهاز التركيز التلقائي، موقف التسوية السلبية، موقف عجلة الأفقية (P1) ، موقف عجلة الرأسية (L1) ، موقف عجلة الأفقية (P2) ، موقف عجلة الرأسية (L2) ،الوقوف الأفقي (P3)"قاعدة التدحرج الأفقية (P4) ، قاعدة التدحرج العمودية (L3) ، قاعدة التدحرج الأفقية (P5) ، قاعدة التدحرج الأفقية (P6) ، قاعدة التدحرج الأفقية (P7) ، قاعدة التدحرج العمودية (L3) ، ثلاثة إطارات من المنحنيات الفارغة ،اتجاه اللحام، خمسة طحنات طحن، قطع حفرة، نظام إزالة حفرة اثنين موقف، موقف الضوء المتدحرج، نظام التبريد، قياس موقف طحن عمودي (DL1) ، أربعة موقف عجلات (F1) ، أربعة موقف عجلات (F2) ،إطار أربعة أسطوانات (F3)، أربعة إطار لفة (F4) ، الرأس الأتراك (C2) ، نظام التحكم الكهربائي، الخ

1) إطعام اللفافة الأفقية

أساسا إلى الحد العلوي والسفلي من الصلب الشريط، سهلة للشريط خارج الحلقة بسلاسة في آلة تشكيل، ومنع الشريط يرتفع ويطير.

يتكون من زوج من الدوار والعصا اليسرى واليمنى، والمواد للوحة هو GGr15، عالية التردد عملية التدفئة، والعصا اليسرى واليمنى هي هيكل لحام الصفائح الفولاذية

2) تلقائي على الجهاز

أساسا إلى الحدود اليسرى واليمنى من شريط الصلب، لضمان دقة قطعة الصلب بسلاسة في الجهاز، من قبل اثنين من أزواج من الدوال، الإطار الدوال حولها، الزلاجة، محرك خفض،ومكونات أخرى للمسمار المعدل، مادة اللفافة GCr15،عملية التخفيف عالية التردد.

المدى المفتوح والقريب 300-800 ملم

محرك المركز:مقلل دوري كل واحد للجانب الأيسر واليمين

قطر عجلة المركز Φ100

سمك الشريط:1.. 5-4.0 ملم

3) آلة التسوية السلبية

بشكل رئيسي لتسوية الشريط الصلب ، لشرط في الماكينة بسلاسة ، ومنع الشريط من التأرجح صعودا وهبوطا.يمكن تعديل العجلتين المذكورتين أعلاه بواسطة محرك توربين الدودة خفض وحده على التواليلتحكم الفضاء العلوي والسفلي، وضمان تأثير التسوية، مواد التسوية GCr15، عملية التخفيف عالية التردد.

نطاق التسوية 100-400 ملم

سمك التسوية:1.5-4.0ملم

آلة تخفيض الدودة التوربينية مجموعتان

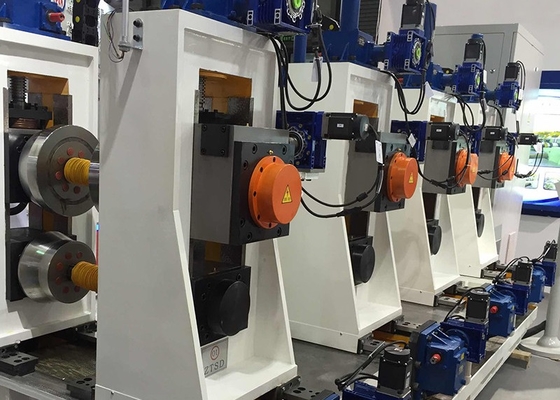

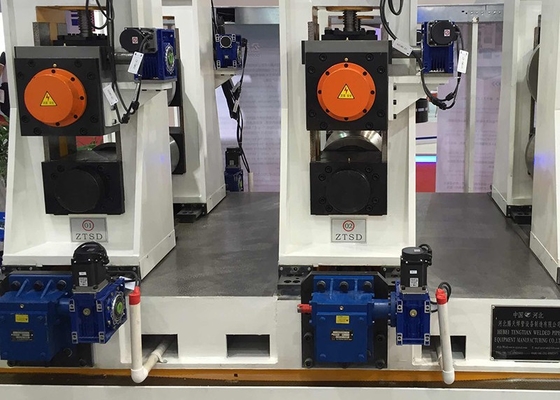

4) رف الدوال الأفقي

حافة صغيرة منحنية حقاً

وفقًا لمتطلبات التشكيل المتزامن للإنحناء الحر ، فإن المتطلب الأساسي لتشكيل الحافة الصغيرة له ثلاث نقاط:

الجانب لا يمكن أن يكون أطول بسبب الانحناء السحب والموجة وتؤثر على إنتاج اللحام ؛

بعد أن تتحول الحافة الصغيرة إلى منعطف فارغ ، لضمان الشكل الدقيق في المنعطف الفارغ ؛

الحافة الصغيرة دائما لا تؤثر على زاوية الانحناء على جانب الحدود الكبيرة عندما زاوية الانحناء النهائية من الانحناء.

هيكل: الحافة الصغيرة المنحنية الحقيقية تقسم إلى 3 طرق. بسبب الحافة العليا طول الانحناء الحقيقي أقصر ، 3 طرق جميعها تتبنى اللفة الأفقية.التشوه الثنائي في نفس الوقت.من الطريق الأول إلى الثالثة هي المبادرة العلوية والسفلية.ثلاثة إطار أفقي على كل مرة لديها ثلاثة ضبط مستقل للدراجة ، مثبتة على المحورين الأفقيين العلوي والسفلي على التوالي ،في إنتاج مواصفات مختلفة من الأنابيب المربعة والمستقيمة، اثنين من الرف cantilever لديه الموقف المختلف بالنسبة لخط وسط التدحرج، لذلك تحتاج إلى اثنين من الرف cantilever فتح وإغلاق في نفس الوقت،ضبط إطار فتح وإغلاق، على التوالي بواسطة مجموعتين من محرك تحويل التردد مع تحريك دورة المسمار عالية الدقة لتحريك محرك تحويل التوربين ، وربط المسمار والإطار المشترك ،لضمان أن تعديل الافتتاح والإغلاق، لضمان عدم تغيير خط مركزية الوحدة المتداولة، يمكن أن يدور رفين متداولين في نفس الوقت.

ثني الحافة الكبيرة

الهيكل:

الجانب المنحني الحقيقي ينقسم إلى ثلاثة أجزاء

طريقة التشكيل نفسها مثل الحافة الصغيرة، مثل التشوه الثنائي لهيكل الإطار في نفس الوقت، نفسها مثل إطار تشكيل الحافة الصغيرة؛

5) رف التدحرج الرأسي

الأول هو في الانتقال بين تشوهات الإطار الأفقي للدراجات؛ والثاني هو التغلب على تشوهات الدراجة الأفقية الأمامية بعد الارتداد ، واللعب بدور توجيه.تغيير المواصفات لفة حول على الرف للتحرك، لا تحتاج إلى استبدال لفة، وتقدير ضبط لفة الرأسية من قبل الجهاز الكهربائي لدفع دودة التوربين صعودا وهبوطا، والغرض الرئيسي من ضبط هو،في المواصفات المختلفة للأنبوب المربع والأنبوب المستطيل الحافة الصغيرة مختلفة، من أجل جعل رول الرأسي تأثير وضع أفضل، عالية وانخفاض ضبط حلت إلى حد كبير هذه المشكلة.

6) ثلاثة إطارات رف منحني فارغ

الرف المنحني الفارغ هو قطر 16 رف تشويه للوحة ، أربعة أدوات تحت الموقف الأفقي دون تغيير ، الأدوات العليا لديها محرك تحويل التردد ،عجلة أعلى عجلة اثنين يمكن ضبط الزاوية بشكل منفصل.الدوران الرأسي مدفوع بمحرك تحويل التردد ، يلبي قطر الأنابيب المختلفة في حالة تأثير المنحنى الفارغ الصامت هو أفضل ،لضمان حالة لحام ثابتة ،ليس عكسيا.

مجهزة بطاقة توجيه عند المخرج إلى الرف المنحني الفارغ، لجعل عجلة الطحن تفتح زاوية.

7) إطار الدوار الموجه

إطار الدوار دليل هو في المقام الأول السيطرة على حجم زاوية فتح واتجاه لحام، لحام بدقة في الدوار الطحن، لضمان جودة الحام

8) جهاز التطويق بخمسة أدوات

لخمسة عجلة، يمكن أن عجلة جانبية اثنين وفقا للتعديل المنفصل لظروف اللحام.علي ضغط عجلة لديها قطعتين، إلى جانب يمكن تعديل رفع الكهربائية في نفس الوقت،أيضا يمكن ضبط يدويا وحده، من أجل التكيف مع ظروف اللحام المختلفة، يمكن أن ينفذ عجلتين أيضا على الحركة الجانبية العامة، عندما يكون مركز انحراف خيط اللحام،يمكن أن تفعل تعديل جانبيا من خلال لفة أفقية لتلبية متطلبات اللحام.

9) إطار اللحام المكشوف

إطار اللحام الاحكاك هو أساسا للطحن الدرجة طحن اللحام بواسطة مقشّع، وتسوية اللحام، ووضع إطار اللحام الاحكاك مع إطار اثنين سحب.والآخر احتياطي، لضمان خط الإنتاج بسلاسة رأس لحام يمكن صعودًا وهبوطًا ، الجانبين الأيسر واليمين ، ضبط الأداة السريع لضمان جودة لحام جيدة ،إطار اللحام الخربشة يتبنى هيكل لحام الصفيحة الفولاذية، رأس اللحام إلى هيكل ذيل الحمام، مادة للصلب المصبوب، جهاز رش الزنك المحجوز.

10) الإطار المتدحرج

الاستخدام الرئيسي هو دعم أنبوب الصلب ، والحد من الاهتزاز ، وتحسين جودة اللحام والقطع ، والضغط على الدوال على سطح القطع غير المبرد بالكامل ، وتحسين جودة المنتجات.هيكل لثنائي عجلاتارتفاع الدوار السفلي دون تغيير، الدوار العلوي كضبط رفع يدوي، وفقًا لمواصفات المنتجات المختلفة، ضبط ضغط الدوار العلوي إلى القيمة المناسبة،لتحقيق الغرض المذكور أعلاه.

11) نظام التبريد

نظام التبريد كان أساسا سيتم تبريد تماما بعد لحام الأنابيب الصلبة، في إعداد لتحديد الحجم، من أجل منع المنتج النهائي بعد تشوه أنابيب التبريد،أساساً الهيكل المطاوئ للصفائح الفولاذيةفوق رش السائل مباشرة على الغزل، مرة أخرى من قبل إعادة تدوير حوض إعادة التدوير.

12) حامل أربعة أدوات

يتكون رف الأربعة عجلات من أربعة عجلات أفقية تتقاطع من الجهة اليسرى واليمين إلى الأعلى إلى الأسفل.الدوار السفلي كدوار ثابت، الجانب الأيسر من العجلة والجانب العلوي من العجلة الجانبية السفلية تشكل زاوية عمودية 90 ° من خلال أربعة عمل عجلة عبر، مع تحويل الجانبية قاعدة المحرك،بحيث لتحقيق حجم تغير من الأنابيب المربعةأنابيب مستطيلة

13) رأس الأتراك

الجمع بين SZ4 الدوال الأفقي لتعديل منتج التوالي. تعديل موقف الدوال بواسطة محرك تحويل التردد بدقة.

14) نظام النقل:

مساحة تشكيل كل تمر من قبل محرك الكهرباء المكثفة من خلال مربع إدخال التفاضل ستة موقف أفقي رصيف تشكيل رول على التوالي

مساحة القياس كل تمر من قبل محرك كهربائي خفض من خلال علبة التفاضل مدخل أربعة إطار أفقي رصيف تشكيل رول على التوالي
