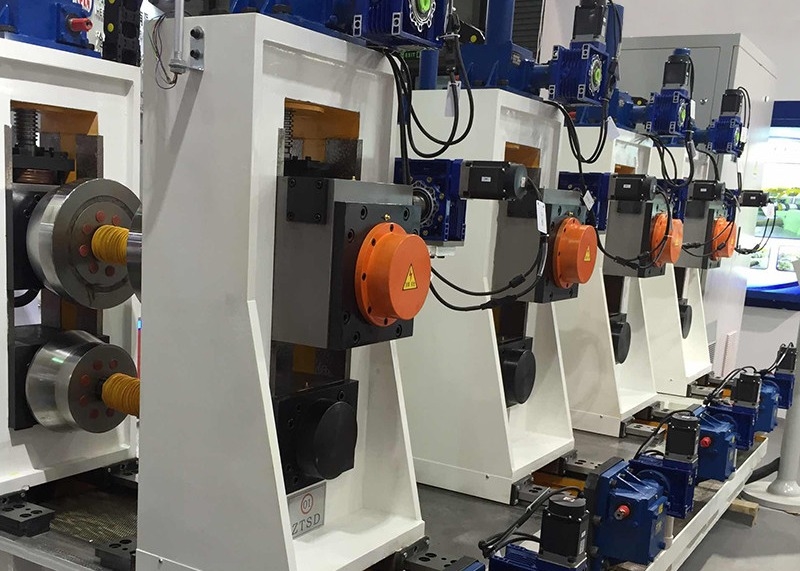

آلة صنع أنابيب ERW للأنابيب المربعة 70x70-200x200 مم

تم تصميم خط إنتاج الأنابيب الملحومة عالية التردد F200x200 عالي الدقة لإنتاج أنابيب مربعة تتراوح من 70x70-200x200 ملم بسمك من 4.0-12 ملم. يشتمل خط الإنتاج هذا على عناصر تصميم مبتكرة من المعدات المحلية والدولية، ويتميز بالتحكم الكامل بالكمبيوتر/الكمبيوتر للتكنولوجيا المتقدمة والتشغيل والصيانة المريحة.

• يعمل نظام تعديل الأسطوانة السريع على تقليل وقت التغيير بين مواصفات المنتج
• يسمح نظام القالب المدمج بإنتاج مواصفات أنابيب مختلفة مع التعديلات بدلاً من تغييرات الأسطوانة الكاملة (توفير 90٪ من الأسطوانة)
• تقلل التعديلات الآلية من تآكل الأدوات وتلف المعدات أثناء تغييرات الأسطوانة
• تغير بنية الأسطوانة المركبة التلامس من الخط إلى النقطة، مما يقلل من التآكل ويطيل عمر الأسطوانة

• شريط فولاذي مدلفن على الساخن أو على البارد (يفي بمعايير GB700-88، GB1591-88)
• قوة الخضوع: σs≤345Mpa
• قوة الشد: σb≤560 Mpa
• السماكة: 4.0-12 ملم (يفي بـ GB708-88)
• عرض الشريط الفولاذي: 270-800 ملم (±0.2 ملم)
• القطر الداخلي لملف الفولاذ: Φ508-Φ760 ملم
• القطر الخارجي لملف الفولاذ: Φ1100-Φ2000 ملم
• الحد الأقصى لوزن الملف: 16 طن

• حجم الأنبوب المربع: 70x70-200x200 ملم
• سمك المنتج: 4.0-12 ملم
• الطول: 4-12 م
• السرعة: 20-40 م/دقيقة
• الطاقة: 2000 كيلو واط 380 فولت 50 هرتز 3 مراحل

1. تحميل المواد الخام (الشريط)
2. فك اللفائف
3. القطع واللحام
4. التغذية
5. تخزين المواد
6. التسوية السلبية
7. تشكيل الدرفلة
8. لحام عالي التردد
9. إزالة نتوءات اللحام
10. التبريد
11. التحجيم
12. التقويم الخشن
13. قطع الطول
14. التحصيل

تتكون مطحنة التشكيل والتحجيم من مكونات دقيقة متعددة بما في ذلك:

• بكرة التغذية وجهاز التمركز التلقائي
• حامل التسوية السلبية
• حوامل الأسطوانات الأفقية والرأسية (سلسلة P1-L3)
• نظام الانحناء الفارغ ثلاثي الإطارات
• التحكم في اتجاه اللحام
• نظام البثق بخمس أسطوانات
• نظام إزالة النتوءات
• نظام التبريد
• حوامل الأسطوانات الرأسية للتحجيم
• حوامل الأسطوانات الأربعة (F1-F4)
• رأس الأتراك (C2)
• نظام التحكم الكهربائي
