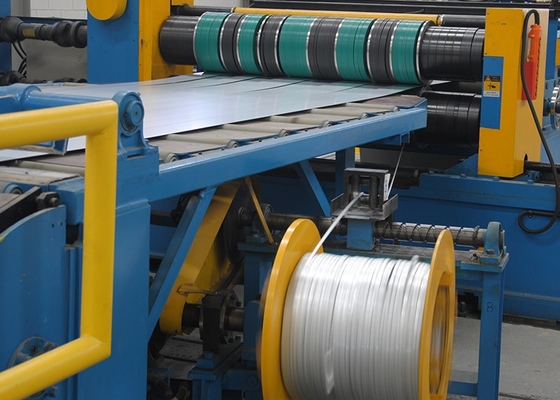

خط حز ZTL-13X1600 آلة حز الفولاذ منخفض الكربون HRC

ZTL-13X1600 خط الزلاجات منخفضة الكربون HRC الجهاز الصلب



المعلمة التقنية الرئيسية



1. مواصفات المواد

عرض الملف 600-1600mm

وزن الملف ≤35 ر

القطر الداخلي φ610/φ760mm

القطر الخارجي φ1500 -φ2200mm

2. مواصفات المنتج النهائي

رقم slitter (حافة مستبعدة)

القطر الداخلي φ610/φ760mm الوزن لفائف 35T

القطر الخارجي φ1500 -φ2200mm

دقة العرض ± 0.15 مم (سمك 0.75-3.0) ± 0.20 مم (سمك 4-13) دقة لدغ ≤5 ٪ 板厚 سماكة

شفرة جديدة أو فجوة شفرة مناسبة

3. سرعة الصيف 10-40M/دقيقة

4. بيانات المعدات

(1) السلطة

الجهد 380V

تردد 60 هرتز

الطاقة المثبتة تقريبا .350 كيلو واط

(2) قوة الهواء

الضغط 0.4-0.8mpa

الطلب الجوي 3M3/دقيقة (حالة الضغط)

(3) اتجاه الخط يواجه وحدة التحكم في التشغيل ، من اليسار إلى اليمين (اختار العميل)

5. الرسم وفقًا لمتطلبات المشتري

تكوين المعدات 1600x13



		لا.		اسم			كمية				ذُكر
		1		لفائف تحميل السيارة			1		تعيين
		2		uncoiler			1		تعيين
		3		الجهاز الرائد للضغط			1		تعيين
		4		المشبك ومستوي			1		تعيين
		5		قاطع متقاطع			1		تعيين
		6			تركز الأسطوانة الرأسية		1		تعيين
		7		قاطع القرص			1		تعيين
		8		rewinder الحافة			1		تعيين
		9		لوحة تسليم المتراكم
		10		جهاز تمديد
		11		لفائف			1		تعيين
		12		تفريغ سيارة لفائف			1		تعيين
		13		النظام الهيدروليكي			1		تعيين
		14		النظام الكهربائي			1		تعيين
	15		البراغي المرساة والملحقات			1		تعيين



وصف هيكل المعدات



1تحميل السيارة:

1.1 رف التخزين:

الوظيفة: تخزين الشريط والملف مؤقتًا للدخول المستمر إلى الوحدة. ضع الملف على رف تحضير المواد مع رافعة ، ونقل الملف إلى Uncoiler بواسطة عربة.

متطلبات المهارات:

تخزين الشريط والكبار: مجموعتان

القطر الخارجي لفائف: φ1500 ～ φ2200 مم

عرض لفة: 600 ～ 1600mm

أقصى وزن لفة: 35 ر



1،2تحميل السيارة:

الوظيفة: تستخدم لإعداد ملفات الشريط وإرسال الملفات إلى مركز Disoiler.

الهيكل: يتكون من جسم السيارة وجهاز المشي وجهاز الرفع وجهاز النقل.

متطلبات المهارات:

القطر الخارجي لفائف الفولاذ: φ1500 ～ φ2200 مم

القطر الداخلي: φ610 ، φ760 مم

العرض: 600 ～ 1600 ملم

سرعة السفر من العربة: ～ 5 م/دقيقة

مسافة السفر من العربة: ～ 6M

طاقة محرك النقل: AC3 KW

رفع قطر الأسطوانة الهيدروليكية × السكتة الدماغية: φ220 × 900 مم

ضغط العمل الهيدروليكي: 8-10 ميجا باسكال

الدفع العلوي: 37T (10MPa)

أقصى وزن لفة: 35 ر

2 ،uncoiler:

الوظيفة: يتم استخدامه لحمل لفائف الصلب ، ويتعاون ملف الفولاذ الدوار مع أسطوانة الضغط المستقيمة والمجرفة لفك ملف الفولاذ. قم بمحاذاة مركز لفائف الصلب مع خط الوسط للوحدة. يحتوي Decoiler على جهاز فرع صغير لمنع الملف من الظهر والخوف أثناء إيقاف الطوارئ. عندما تنقل سيارة اللف لفائف الصلب إلى وسط غير المزيج ، فإن الرؤوس المتدلية اليسرى واليمنى لدعم غير المقلدة وتثبط ملف الفولاذ ، ثم يتعاون محرك غير المقلوب مع أسطوانة الضغط والشفرة لفتح الملف الفولاذي ، وإرسال رأس الشريط الفولاذي إلى القرص. في المستوي ، بعد تغذية الحزام الصلب في مستوي القرص ، يتم فتح القابض من Uncoiler ، وفرامل جهاز الفرامل الصغيرة. إذا لم يتزامن مركز الشريط الفولاذي مع خط الوسط للوحدة بعد دخول الشريط الصلب إلى مستوي قرصة ، يمكن نقل رؤوس التفتت اليسرى واليمنى من غير المرتفع إلى اليسار أو اليمين لمحاذاة مركز الشريط الفولاذي إلى خط الوسط للوحدة. يمكن للرؤوس المتفجرة اليسرى واليمنى أن تنتقل إلى اليسار أو اليمين برأس واحد.

الهيكل: جهاز العرض المزدوج الأيسر والأماكن اليمنى ، مربع رأس مزدوج ، جهاز فرامل صغير ، جهاز نقل وقاعدة.

متطلبات المهارات:

القطر الخارجي لفائف الفولاذ: φ1500 ～ φ2200 مم

قطر داخلي لفائف الصلب: φ610 ، φ760mm

العرض: 600 ～ 1600 ملم

سمك: 4 ～ 13mm

وضع حركة رأس المخروط: محرك هيدروليكي

قطر الأسطوانة الهيدروليكية المحمولة المخروطية: φ125/φ90 مم

شكل رأس المخروط: التوسع الهيدروليكي والانكماش

قطر الأسطوانة الهيدروليكية المخروطية والانكماش: φ140/φ100 مم

المحرك الرئيسي غير المليء: AC4KW

سرعة الاسترخاء: ～ 5.5m/min

طريقة الكبح: فرامل القرص

نموذج الفرامل: 3 × ADH205 الفرامل

طريقة فتح وإغلاق القابض: ضغط الهواء

تجويف أسطوانة القابض: φ100mm

3 ، آلة تسوية قرصة مستقيمة:

3.1 ،جهاز الرأس المستقيم:

الوظيفة: تتم مطابقة الجهاز المباشر والمجرفة مع Disoiler لتفكيك رأس حزام الصلب ، وإرسال الحزام الصلب إلى آلة تسوية القرصة المستقيمة. تتم مطابقة المجرفة مع أسطوانة الضغط المستقيمة لتصويب رأس الشريط الفولاذي ثم يتم إرسال الشريط الفولاذي إلى أسطوانة القرص ، ويكون المجرفة على نوع الاسترخاء.

النموذج الهيكلي: نوع الجهاز المستقيم لضغط الرأس ، جهاز مجرفة ، جهاز أرجوحة مجرفة وأجزاء أخرى.

متطلبات المهارات:

العرض: 600 ～ 1600 ملم

سمك: 4 ～ 13mm

الشكل غير المليء: UPSININGING

اسطوانة التلسكوبية المتجار: φ110/φ80mm

أسطوانة الأرجوحة للشفرة: φ140/φ100mm

مادة شفرة: 50mn

أسطوانة تأرجح أسطوانة الضغط: φ125/φ90mm

شكل محرك الأسطوانة: المحرك الهيدروليكي 1QJM43-4.0

قطر أسطوانة الضغط: φ320mm

أسطوانة أسطوانة مستقيمة: φ125/φ90mm

جهاز الشفرة: شفرة رأسية

3.2آلة التسوية قرصة

الوظيفة: جهاز رأس مستقيم ، أسطوانة الضغط والمجرفة ، تعاون مع Disoiler لفك رأس الشريط الصلب ، وإرسال شريط الصلب إلى آلة تسوية القرص. يتم الضغط على أسطوانة القرص هيدروليكيًا لتثبيط الحزام الصلب ، ويتم تدوير المحرك الرئيسي لإرسال حزام الصلب إلى بكرة القرص. بعد دخول الحزام الصلب إلى آلة تسوية القرص ، يتم الضغط على أسطوانة التسوية إلى وضع مناسب لتسوية رأس الشريط. مسطح ، وأرسل شريط الصلب إلى آلة اللحام بعقب القص ، والتعاون مع آلة اللحام بعقب القص لإكمال اللحام بعقب القص.

الهيكل: يتكون من جهاز أسطوانة رأسي وجهاز أسطوانة قرص وجهاز أسطوانة التسوية وجهاز النقل وأجزاء أخرى.

متطلبات المهارات:

العرض: 600 ～ 1600 ملم

سمك: 3 ～ 13mm

شكل أسطوانة قرص وضغط: نوع اثنين من الرول ، الضغط الهيدروليكي

قرصة أسطوانة الضغط على الأسطوانة: φ14/φ100mm

قرصة المحرك الرئيسي: AC22KW (تنظيم سرعة تحويل التردد)

شكل انتقال من أسطوانة قرصة وأسطوانة التسوية: نشط بالكامل لأعلى ولأسفل

قطر أسطوانة قرصة × الطول: φ230 × 1700mm

مادة أسطوانة قرصة: 42Crmo

سرعة التسوية النشطة: ～ 7m/min

شكل أسطوانة التسوية والضغط لأسفل: أعلى من ثلاثة أسراف من ثلاثة أسراف ، الضغط الهيدروليكي لأسفل

قرصة الأسطوانة تضغط على الأسطوانة: φ200/φ140mm

قطر × طول أسطوانة التسوية: φ200 × 1700mm

مادة الأسطوانة التسوية: 42Crmo

لفة تبريد صلابة وعمق: HRC58-62 ، العمق: 5-8 مم

قطر لفة عمودي × الارتفاع: φ200 × 300 مم

هيكل الأسطوانة العمودي: أسطوانة عمودية مزدوجة على شكل حرف i

مادة الأسطوانة العمودية: 42Crmo

محرك ضبط عرض الأسطوانة العمودي: 2 × AC2.2KW

طريقة فتح وإغلاق القابض: ضغط الهواء

تجويف أسطوانة القابض: φ100mm

4 ، آلة تقاطع (القص الهيدروليكي)



الوظيفة: يتم استخدامه لقطع رأس الحزام الصلب ، والهيكل عبارة عن آلة قص المقصلة. تم تجهيز بنية آلة القطع المتقاطعة بجهاز تعديل سريع للتخليص الجانبي لشفرات القطع العلوية والسفلية.

متطلبات المهارات:

زاوية القص: 2.5 درجة

طريقة تعديل رد الفعل العكسي شفرة القص: تعديل كام غريب الأطوار

حجم رد الفعل العكسي لشفرة القطع: عرض على الاتصال الهاتفي

نطاق ضبط رد الفعل العكسي لشفرة القطع: 0.1 ～ 1mm

عرض فعال من شفرة القطع: 1700mm

قطع القسم القسم: 850 × 140 × 35mm

سمك القطع: 4 ～ 13 مم (Q355)

قطع شفرة المواد: 6CRW2SI

تجويف أسطوانة القص الهيدروليكي: φ320/φ180mm

الضغط الهيدروليكي القص: 8 ～ 12mpa

النموذج المقطوع: القطع العلوي

1. الأسطوانة المحايدة

الوظيفة: منع الشريط من الركض ، مع وظيفة التركيز وتعديل العرض. يتم فتح هذا الماكينة وإغلاقها لليسار واليمين بواسطة الأسطوانة العمودية التي يقودها أسطوانة الزيت ، بحيث يدخل الفولاذ الشريط إلى قص القرص بسلاسة ، ولا ينحرف أثناء عملية القطع.

الهيكل: يتكون من جهاز أسطوانة رأسي يحركه المحرك وجهاز أسطوانة NIP وأجزاء أخرى.

متطلبات المهارات:

نطاق ضبط العرض: 600 ～ 1600mm

أسطوانة تعديل عرض العرض

قطر الأسطوانة العمودي × الارتفاع: φ200 × 240 مم

هيكل الأسطوانة العمودي: بكرة عمودية مزدوجة

مادة الأسطوانة العمودية: 42Crmo

قطر لفة المركز العمودي القطر × الارتفاع: φ160 × 200mm

نموذج أسطوانة رفرف الرفافة العمودية: φ63/φ45mm

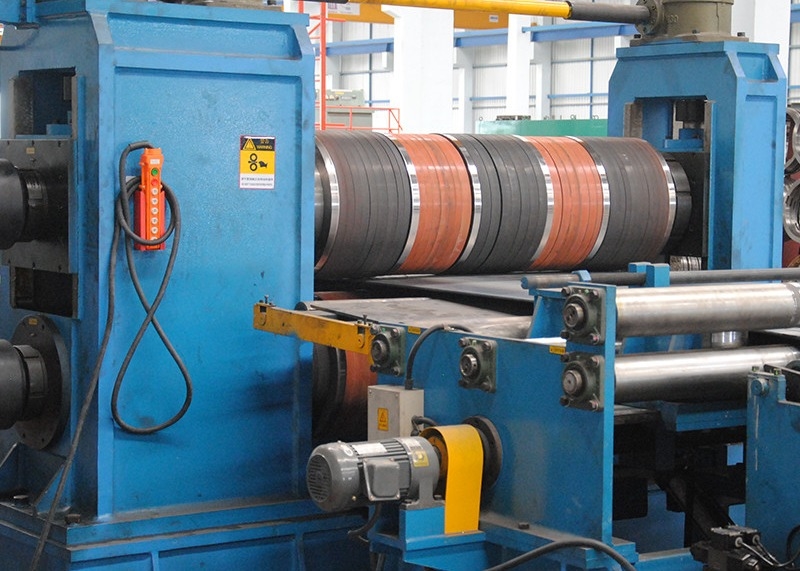

6 ، قاطع القرص

الوظيفة: هذا الماكينة هي واحدة من المعدات الرئيسية في وحدة التزحلق. الغرض منه هو قطع لفائف الفولاذ العريضة إلى لفائف فولاذية ضيقة من العروض المختلفة ، وتوفير الفراغات المطلوبة لوحدات الأنابيب الملحومة ، وحدات الانحناء الباردة ، إلخ.

هيكل المعدات: يتكون من جسم قطع القرص وجهاز الإرسال وما إلى ذلك. يتكون جسم قاطع القرص من ثلاثة أقواس ، والتي يمكن أن توفر دعمًا موثوقًا للغاية.

متطلبات المهارات:

قطر رمح القاطع: φ360mm

أداة رمح الأداة: 42Crmo

صلابة وعمق تبريد عمود القاطع: HRC58-62 ، العمق: 5-8 ملم

مواصفات شفرة القص: φ360 × φ600 × 30mm

قطع شفرة القطع: H13K

فاصل: 45#الصلب

حلقة المطاط: البولي يوريثان

المحرك الرئيسي: DC160KW ، 1500R/MIN (Z4-250-12)

نموذج مخفض سطح الأسنان الصلب: ZSY400-80

سرعة القص: 10 ～ 40 م/دقيقة

محرك الاكتئاب: محرك دبوس Cycloid AC2KW مع رافعة برغي للعتاد الدودة

طراز Cardan Shaft: SWC315DH2

طريقة تغيير الأداة: الممر بعد تحركات الأسطوانة الهيدروليكية

اسطوانة التجويف: φ110/φ80mm

1. آلة لف الحافة النفايات

الوظيفة: يتم تثبيت الجهاز على كلا الجانبين خلف قاطع القرص ، ويستخدم لترويات حواف الخردة بعد تقسيم قاطع القرص إلى شرائح.

الدافع وراء الماكينة بمحرك عزم الدوران لدفع المخفض لرياح حافة النفايات ، مما يؤدي إلى الاستفادة الكاملة من التوتر المستمر لمحرك عزم الدوران لجعل عملية اللف ناعمة. عند الانتهاء من لف اللف ، تتراجع الاسطوانة الجانبية غير القوية وتصريفها لتحقيق التفريغ التلقائي.

متطلبات المهارات:

النموذج: الفتحة الهيدروليكية المخروطية المزدوجة والإغلاق

تجويف فتحة رأس المخروط والإغلاق: φ63/φ36 مم

تجويف أسطوانة قضيب التأرجح: φ50/φ36 مم

سرعة اللف: 0-50m/min

قطر بكرة تناول: φ1000 مم

طاقة بكرة متعرج: Torque Motor YLJ180-160-4

عرض العقص: ≤half من عرض اللوحة وسمكه

8 ، رفرفتراكم

الوظيفة: يتم استخدامه لتخزين حزام الصلب وضبط فرق السرعة بين قاطع القرص والمرفة.

متطلبات المهارات:

وضع تأرجح الجسر المتوسط: الهيدروليكي

قطر الأسطوانة الهيدروليكية: φ110/φ80mm

طول وعمق looper: 6800 × 2120mm

حجم الأسطوانة: φ105 × 1700mm

9 ، جهاز الموتر

الوظيفة: يتم استخدامه لفصل الشريط المقطوع وإدراك تعديل التوتر ، ورفع البليت يغذي الملف.

بنية المعدات: يتكون من جهاز منصة نقالة ، وجهاز أسطوانة مضغوط ، وجهاز أسطوانة رأسي ، وجهاز منفصل ، وجهاز توتر ، وجهاز تغذية.

متطلبات المهارات:

محرك ضبط عرض الأسطوانة العمودي: 2 × AC2.2KW

قطر الأسطوانة العمودي × الارتفاع: φ220 × 200mm

بنية لفة عمودية: لفة عمودية واحدة

مادة الأسطوانة العمودية: 42Crmo

شكل بنية التوتر: أعلى اثنين التالي

قطر أسطوانة التوتر × الطول: φ250mm × 1700mm

عدد بكرات التوتر: 3 بكرات

مادة أسطوانة التوتر: 42Crmo

لفة تبريد صلابة وعمق: HRC58-62 ، العمق: 5-8 مم

تقليل أسطوانة التوتر: الضغط الهيدروليكي

اضغط لأسفل الأسطوانة: φ140/φ100mm

تجويف أسطوانة رفع رفرف التغذية: φ110/φ63mm

قطر الأسطوانة × الطول: φ250mm × 1900mm

قطر الفاصل: φ350 × φ190 × 10 (15) مم

المادة ورقة الفصل: 50mn

10 ، Coiler

الوظيفة: Coiler هو أحد المعدات الرئيسية في وحدة التزحلق. إنه يتدحرج بشكل أساسي الشريط بعد الانقراض في ملف ، ويوفر العرض المطلوب للملف لوحدة الأنابيب الملحومة ، ووحدة الانحناء الباردة ، إلخ.

هيكل المعدات: يتكون هذا الماكينة من محرك ، مخفض ، فرامل ، جهاز متداول ، جهاز تدوير فرعي من نوع Gantry ، عمود العقص ، وجهاز دعم بكرة. يتم توسيع عمود العقص هيدروليكيًا ومقلبًا ومثبتًا.

متطلبات المهارات:

الحد الأقصى للقطر من بكرة: φ760mm

الحد الأقصى لوزن اللف: 35 طن

سرعة اللف: 10 ～ 40m/min

المحرك الرئيسي لللف: DC250KW ، 1500R/MIN

قطر الأسطوانة الهيدروليكية للبكاء والانكماش: φ250/φ120 مم

شكل الفك بكرة: الفك الميكانيكي

قطر الأسطوانة الهيدروليكية لجهاز المتداول: φ125/φ90 مم

موضع وضع الأسطوانة المتداول: كلا جانبي صندوق التروس

قطر الأسطوانة الهيدروليكية المتأرجحة لجهاز دعم بكرة: φ125/φ90 مم

جهاز ذراع الضغط: يعتمد نوع Gantry

أسطوانة الضغط الخلفي: φ125/φ90 مم

11 ، تفريغ عربة

الوظيفة: يتم تثبيت الماكينة تحت بكرة الملف ، ومع الجهاز المتداول في الملف ، يتم تفريغ لفائف الصلب المقطوعة من البكرة وإرسالها لرفعها بواسطة ورشة العمل.

هيكل المعدات: يتكون بشكل رئيسي من آلية المشي ، والأسطوانة ، والسكك الحديدية ، وما إلى ذلك. يتم تعيين مركز الدليل مرة واحدة أثناء التثبيت. إن آلية السفر مدفوعة بواسطة مخفض للسيكلويد لتحريك العربة ، ويتم توصيل شفة الأسطوانة بالقوس لجعله يرتفع.

متطلبات المهارات:

سرعة السفر من العربة: ～ 5 م/دقيقة

مسافة السفر من العربة: 3.5m

طاقة محرك النقل: AC3 KW

رفع قطر الأسطوانة الهيدروليكية × السكتة الدماغية: φ220 × 900 مم

ضغط العمل الهيدروليكي: 8-10 ميجا باسكال

الدفع العلوي: 37T (10MPa)

أقصى وزن لفة: 35 ر

12ونظام كهربائي ومراقبة

12.1 الظروف البيئية للنظام الكهربائي

درجة الحرارة المحيطة: -10 - -40 درجة مئوية

الرطوبة: 95 ٪ بدون تكثيف

إمدادات الطاقة: 380/220V

التحكم الكهربائي: لا اهتزاز قوي ولا تركيب غاز تآكل

التحكم في الأداة: لا يوجد إشعاع مغناطيسي قوي

12.2 المواصفات القياسية للنظام الكهربائي

يتوافق مع GB50171 ---- 92 لوحة هندسة للتركيب الكهربائي ، وخزانة التحكم الكهربائية ومواصفات بناء وتوصيل الدائرة الثانوية.

12.3 متطلبات الأداء الإجمالية

يكمل التحكم الكهربائي بشكل أساسي التحكم في العملية وتعديلها للوحدة بأكملها ، ويكمل العملية المتشابكة بين المعدات ذات الصلة في الوحدة لضمان أن أجهزة الوحدة بأكملها يمكنها إجراء الإجراءات المقابلة والمنظمة بشكل طبيعي وبدقة وذلك وفقًا لمتطلبات الإنتاج والعملية.

تتبنى المكونات الكهربائية للنظام الكهربائي منتجات ذات أداء ممتاز ، ويتم استخدام المكونات الكهربائية المتقدمة والموثوقة والأعداد وغيرها من المعدات الناضجة محليًا ، مصنوعة محليًا في البلاد باستخدام التكنولوجيا الأجنبية ، ويمكن شراؤها محليًا في النظام.

12.4 التكوين الكهربائي:

حاكم العاصمة: سلسلة كونتيننتال

PLC: Siemens

أجزاء حيوية منخفضة الضغط: Chint ، LG

أزرار التشغيل: Chint ، LG

الخزانة الكهربائية: GGD

13والنظام الهيدروليكي

يتكون النظام الهيدروليكي من محطة هيدروليكية ، كتلة صمام ، خط أنابيب ، إلخ.

ضغط العمل: 10 ؛ 12 ميجا باسكال

ضغط مضخة الزيت: 16 ميجا باسكال

معدل التدفق: 73.5 لتر/م إلى

وسيط العمل: N46# زيت الهيدروليكي المضاد للملابس

درجة حرارة زيت العمل: 20 ～ 60C ○

دقة الترشيح: 30μm

ضغط ماء التبريد لمحطة المضخة الهيدروليكية: 5-8 كجم/سم 2

تدفق مياه التبريد: 80 ～ 120L/دقيقة

جودة مياه التبريد: الماء النظيف

درجة حرارة الماء مدخل: ≤30 ℃

يتبنى النظام الهيدروليكي طريقة تبريد الماء في الصيف لتلبية متطلبات التشغيل العادي لمدة 24 ساعة في درجة حرارة الغرفة 40 درجة ؛ في فصل الشتاء ، يحتوي على وظيفة التدفئة الكهربائية ، والتي تلبي متطلبات -20 درجة للتشغيل المستمر لمدة 24 ساعة ؛ المكونات الهيدروليكية أعلاه لا تسرب الزيت.

يستخدم النظام الهيدروليكي المكونات الهيدروليكية ذات الجودة العالية المحلية ، وصمام التحكم الرئيسي هو Beijing Huade. يأخذ النظام الهيدروليكي في الاعتبار خصائص المناخ المحلية ويعتمد جهاز تبريد المياه.

تتبنى خزان النفط وخطوط الأنابيب والمفاصل أنابيب سلسة ، ويحتوي خزان الزيت على نظام تبديد الحرارة ، وهو مناسب لملء الزيت وأخذ عينات من الزيت.

يشمل إمدادات النظام الهيدروليكي: المحطة الهيدروليكية ، الأنابيب الداخلية ، الأنابيب الوسيطة والأنابيب على متن الطائرة.
