تفاصيل المنتج:
شروط الدفع والشحن:
|

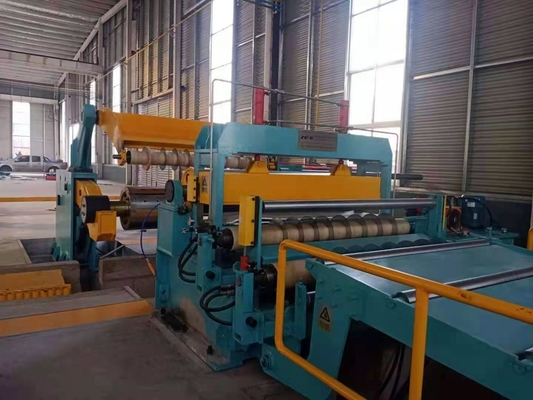

| اسم المنتج: | السماكة 0.8-4 مم العرض 800-1600 مم السرعة 90-150 م / دقيقة آلة قطع لفائف الصفائح | القطر الداخلي: | Φ508/Φ610/Φ760mm |
|---|---|---|---|
| القطر الخارجي: | Φ2200 مم | دقة العرض: | ± 0.20 مم (سمك 0.8-4) |
| دقة لدغ: | سمك اللوحة ≥5%، (0.08-0.20 مم) | سرعة فتح الملفات: | 90-150 م/دقيقة |
| الضمان: | سنة واحدة | المواد: | Q235، σs=250Mpa، σb=500Mpa |
| إبراز: | آلة قص لفائف الألواح بسمك 0.8 مم,آلة حز لفائف الصفيحة CE,آلة خط حز لفائف الصلب 4 مم |
||
المعلم التقني الرئيسي
1مواصفات المواد
المواد HRC منخفض الكربون ((Q235, σs=250Mpa,σb=500Mpa)) سمك الملف 0.8-4 ملم
عرض الملف 800-1600mm
وزن الملف ≤30 طن
القطر الداخلي Φ508/Φ610/Φ760mm
القطر الخارجي ≤ Φ2200mm
2المواصفات النهائية للمنتج
رقم القواطع (لا يتضمن الحافة)
|
المواد |
سمك |
رقم الشق |
السرعة |
|
Q235 |
|||
| 4ملم | 10 | 120 متر/دقيقة | |
| 0.8-8ملم | 8 | 170 متر/دقيقة |
وزن الملف 30 طن
القطر الداخلي Φ508/Φ610/Φ760mm
القطر الخارجي Φ2200mm
دقة العرض ± 0.20 ملم ((سمك 0.8-4)
دقة الحفر ≤ 5% سمك الصفيحة، ((0.08-0.20mm)
شفرة جديدة أو فجوة شفرة مناسبة
3سرعة فتح الملفات 90-150m/min (المرجعية من خلال جدول قدرة Slitter)
4بيانات المعدات
(1) القوة
الجهد 380 فولت
تردد 60 هرتز
الطاقة المثبتة حوالي 330 كيلوواط
(2) الطاقة الجوية
الضغط 0.4-0.8Mpa
الطلب على الهواء 0.2m3/min ((حالة الضغط)
(3) اتجاه الخط واجه لوجهة التحكم، من اليسار إلى اليمين
5الطلاء حسب متطلبات المشتري
| لا، لا، لا | الاسم | كمية | لاحظ | |||||||||
| 1 | مرحلة إعداد الملف | 1 | تم تعيين | |||||||||
| 2 | عربة الملف | 1 | تم تعيين | AC4kw | ||||||||
| 3 | مُكشّف | 1 | تم تعيين | AC4kw | ||||||||
| 4 | جهاز قيادة الضغط | 1 | تم تعيين | |||||||||
| 5 |
العقدة والمسدس |
1 | تم تعيين | AC55kw | ||||||||
| 6 | الحلاقة | 1 | تم تعيين | |||||||||
| 7 | 1# | الاكومولاتور | 1 | تم تعيين | ||||||||
| 8 | جهاز توجيه | 1 | تم تعيين | |||||||||
| 9 | طابور القرص | 1 | تم تعيين | |||||||||
|
10 |
آلة شق |
1 |
تم تعيين |
DC110kw ، تشمل جهاز سكين تغيير سريع | ||||||||
| 11 | عاكس الحافة | 1 | تم تعيين |
YVP7.5kwX2 الرأس المعاكس |
||||||||
|
12 |
طاولة شريط ارتداء ولوحة ضغط الذيل المواد |
1 |
تم تعيين |
|||||||||
| 13 | 2#الاكموماتور | 1 | تم تعيين | |||||||||
| 14 | جهاز الفصل | 1 | تم تعيين | |||||||||
| 15 | لوحة التوتر | 1 | تم تعيين | |||||||||
|
16 |
آلة طحن لـ 3 أدوات |
1 |
تم تعيين |
|||||||||
|
17 |
لوحة توجيه عجلة القيادة ورأس التغذية |
1 |
تم تعيين |
|||||||||
| 18 |
دعم إعادة التدوير+التدوير |
1 | تم تعيين | YVP132kw-1000rpm | ||||||||
| 19 | سيارة التفريغ | 1 | تم تعيين | AC3kw | ||||||||
| 20 | ذراع كلمة | 1 | مجموعة | |||||||||
| 21 |
المسافة والعملية الأخرى |
1 | تم تعيين |
يأتي مع 10 أشرطة كمية الاستخدام |
||||||||
|
22 |
النظام الهيدروليكي النفسي |
1 |
تم تعيين |
باستثناء الزيت الهيدروليكي والطاقة الجوية AC11kw |
||||||||
| 23 |
نظام كهربائي |
1 | تم تعيين | |||||||||
| 24 |
أنابيب النفط، أنابيب الهواء، الكابلات |
1 | تم تعيين | |||||||||
|
25 |
المسامير والإكسسوارات |
1 |
تم تعيين |
|||||||||
الثالثوصف لهيكل المعدات
الغرض: تخزين لفائف الفولاذ لفتحها.
الهيكل: هيكل على شكل حرف V ، لحام لوحات الصلب ، ويتم تثبيت محاورين على جانبي الطريق.
المواصفات التقنية:
| كمية | 1 | 1 مجموعة |
| وزن التحميل | 30 طن | |
| عرض لفائف التخزين | 800-1600ملم |
الغرض: نقل مادة الملف إلى آلة التفكيك.
الهيكل: يتم تركيب السيارة في الطريق تحت الأرض، والذي يتكون أساسا من مقعد السيارة وعجلة العجلات المتحركة، والإطار المادي على شكل v والعصا الموجهة،محرك التباطؤ المتحرك وسجلة زيت الرفع.
المواصفات التقنية:
يتم لحام الدعامة على شكل V بواسطة لوحة الصلب ، ويتم وضع لوحة النيلون على السطح
المحرك AC4KW
أسطوانة زيت رفع Ø200X850st
شريط الدليل رقم أربعة، Ø 110 ملم قطر، مغلفة بالكروم
سلسلة حماية واحدة وزوج واحد من السكك الحديدية
استخدام: دعم لفائف الصلب الخام.
هيكل: نوع دعم مزدوج.من خلال توسيع وتقلص الطبول، صندوق التروس، آلية التروس، الفرامل الطبولية الهوائية، الدوار على الزلقة الوسطى.عندما يتم ارتداء الحزام،يفتح المحرك رأس المادة بنشاطعندما يعمل خط الإنتاج بشكل مستمر، يتم فصل عمود إخراج المحرك المتباطئ من خلال المشبك، ولا يعمل المحرك.يتم دفع مادة الملفوطة بواسطة المباشرة الجر أو آلة قطعيتم توفير التوتر غير الملفوف من قبل الفرامل الطبل.
المواصفات التقنية:
طبل ثلاث خطوات، وزيادة النطاق من على التوالي Φ 470-520 مم، Φ 570-620 - مم ، Φ 720-760 - مم.
الزيادات ومواصفات أسطوانة الزيت Ø 150 x100mm، 2pcs.
الغرض: إخراج رأس المادة المنحنية وإدخالها في آلة تصويب الجر.
يتكون من عجلة، وعجلة ولوحة.طلاء عجلة الانحناء، الضغط الهيدروليكي لتشديد رأس مادة العجلة، الدوران الكهربائي للمواد المعرضة.يدعم رأس المبرحة لوحة مع التوسع الضغط ليلا والهدروليكية هز، ويتم سحب رأس اللوحة عن طريق محاذاة رأس المادة.The bending roll is pushed by the oil cylinder and matched with the support plate of the shovel head to press the plate head straight so as to facilitate the material head to expand into the traction flatting machine.
الاستخدام: لقطع المواد الورقية طولا في أوسع مختلفة
هيكل: نوع المنزلق. من جانب جانبي الأداة ، العمود العلوي والسفلي ، آلية ضبط المسافة بين العمود ، جهاز نقل ، وما إلى ذلك.علبة التروس والربط العالمي، ويقود المحرك أداة الجهاز الجانبية لفتحها وإغلاقها لتغيير أدوات مريحة.
المواصفات التقنية:
الغرض: فصل الشريط الموجه
الهيكل: هناك مجموعتان من المفرقين ، والتي يمكن نقلها أفقيا لاستبدال لوحات العزل.يتم تثبيت لفة الضغط الهيدروليكية بين مجموعتين من الفاصلات لمنع الشرائح من القفز من لوحة العزل
الغرض: إضافة التوتر والضغط burrs
الهيكل:
الاستخدام: يتم تثبيت عجلة التوجيه بين محطة التوتر و طبل التلفة لتشكيل زاوية التلفة والتغليف.
الهيكل: يتم تلوين عجلة التوجيه بالكروم على السطح ، ويتم تجهيز الجزء النهائي بطاقة مقياس السرعة. يتم رفع لوحة الدعم وإسقاطها بواسطة الأسطوانة.سطح لوحة الدعم مغلف بالكروم

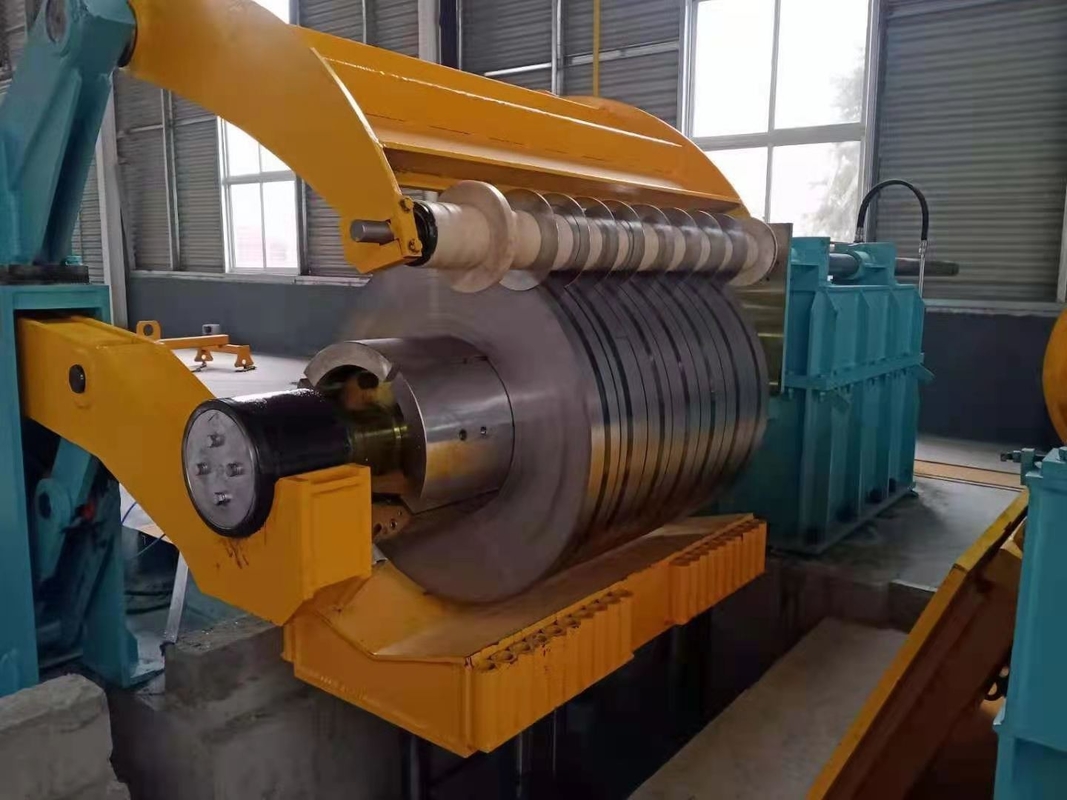

الاستخدام: إعادة لف المادة بعد قطعها.
الهيكل: يتكون الدوار من العمود الرئيسي، وكتلة الزحف الوعاء، وعصا السحب، فم المشبك ولوحة القوس.الأسطوانة تدفع التوسع الإشعاعي والانكماش، ولوحة القوس لديها الفك المضغوط. يمكن لفصل الشريط الهيدروليكي على بكرة ارتفاع تلقائيا مع زيادة الصلب
لفافة.مع جهاز مكابح هوائي.مع لوحة دفع هيدروليكية، تفريغ مساعد.يتم تجهيز الجانب الخلفي من الطبول مع لوحة الضغط المواد المساعدة الهيدروليكية ورأس الضغط المواد المساعدة.
الغرض: دعم نهاية الكانتيليفر للدراجة لزيادة صلابة دورانها تحت الحمل.
الهيكل: هيكل الباب المغلق، والثقب المخروطي المثبت على دعم الدفع الأسطوانة على عجلة الدعم المخروطي غير الملفوفة.
الاستخدام: إزالة مادة لفائف القطع من طبل ريل من الملف
الهيكل: يتم تركيب السيارة في الطريق تحت الأرض، والذي يتكون أساسا من مقعد السيارة وعجلة العجلة المتنقلة، والشريط العكسي والشريط الموجه،محرك خفض سرعة المشي وسائط زيت رفع.مع عصا مضادة للإنعكاس
وزن الملف: 30 طن
نوع الدوران: هيدروليكي
