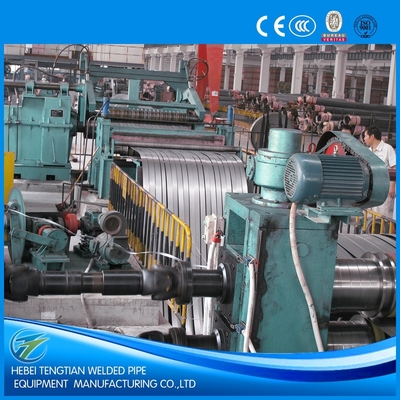

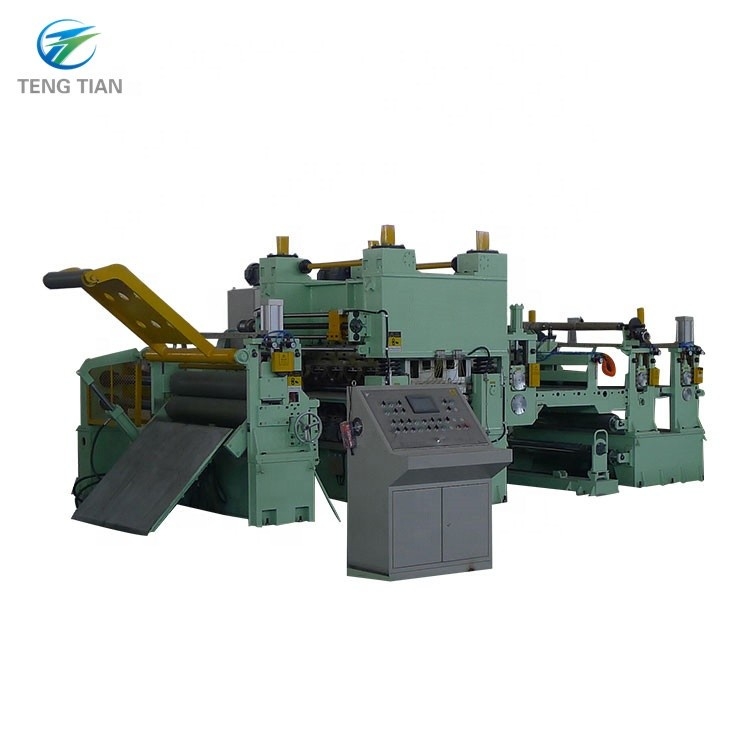

Ztl-13x1600 آلة الحز الفولاذية ذات الكربون المنخفض Hrc ذات السماكة الإضافية

Ztl-13x1600 معدن منخفض الكربون Hrc إضافية سميكة الصلب قطع آلة

المعلم التقني الرئيسي

1مواصفات المواد

المادة HRC منخفض الكربون ((Q235, σs=250Mpa,σb=500Mpa)) سمك الملف 4 ∼ 13 ملم

عرض الملف 600-1600mm

وزن الملف ≤35 طن

القطر الداخلي Φ610/Φ760mm

القطر الخارجي Φ1500-Φ2200mm

2المواصفات النهائية للمنتج

رقم القواطع (لا يتضمن الحافة)

وزن الملف 35 طن

القطر الداخلي Φ610/Φ760mm

القطر الخارجي Φ1500-Φ2200mm

دقة العرض ±0.15 مم ((سمك 0.75-3.0) ±0.20 مم ((سمك 4-13)

دقة الحفر ≤ 5% سمك الصفيحة

شفرة جديدة أو فجوة شفرة مناسبة

3سرعة الشق 10-40m/min

4بيانات المعدات

(1) القوة

الجهد 380 فولت

تردد 60 هرتز

الطاقة المثبتة حوالي 350 كيلوواط

(2) الطاقة الجوية

الضغط 0.4-0.8Mpa

الطلب على الهواء 3m3/min ((حالة الضغط)

(3) اتجاه الخط واجه وحدة التحكم، من اليسار إلى اليمين (اختيار العميل)

5الطلاء حسب متطلبات المشتري

الثاني.تكوين المعدات 1600x13

III. وصف هيكل المعدات

1,عربة التحميل:

1.1 رف التخزين:

الوظيفة: تخزين المؤقت للشريط والمسدس للدخول المستمر إلى الوحدة. ضع المدونة على رف إعداد المواد بواسطة رافعة ، ونقل المدونة إلى المدونة بواسطة عربة.

متطلبات المهارات

التخزين بالشريط والبكرة: مجموعتين

القطر الخارجي للملف: φ1500 φ2200 مم

عرض الدوال: 600~1600mm

الحد الأقصى لوزن اللفافة: 35 طن

1.2:عربة التحميل:

وظيفة: تستخدم لإعداد لفائف الشريط وإرسال لفائف إلى مركز decoiler.

الهيكل: يتكون من جسم السيارة، جهاز المشي، جهاز الرفع، وجهاز التروس.

متطلبات المهارات

القطر الخارجي للفكرة الفولاذية: Φ1500 Φ2200 مم

القطر الداخلي: Φ610 ، Φ760 مم

العرض: 600~1600 ملم

سرعة السفر للسيارة: ¥5 م/دقيقة

مسافة سفر العربة: 6 م

قوة محرك ناقل الحركة: AC3 KW

قطر الاسطوانة الهيدروليكية الرفعية × الدرب: Φ220 × 900 ملم

ضغط عمل النظام الهيدروليكي: 8-10 MPa

الدفع العلوي: 37T ((10MPa)

الحد الأقصى لوزن اللفافة: 35 طن

2.مُكشّف:

الوظيفة: يستخدم لحمل لفافة الصلب ، وتتعاون لفافة الصلب الدوارة مع عجلة الضغط المستقيمة والمجرفة لتفكيك لفافة الصلب.محاذاة وسط لفائف الصلب مع خط وسط الوحدةيحتوي المكسر على جهاز مكبح صغير لمنع الملف من الظهور مرة أخرى وتخفيفه أثناء إيقاف الطوارئ. عندما تقوم عربة المكسر بنقل الملف الفولاذي إلى وسط المكسر،الرؤوس الشوكية اليسرى واليمنى من uncoiler دعم ومشبك لفائف الصلب، ثم يعمل محرك مكشوف الضغط مع عجلة الضغط والشفرة لفتح لفافة الصلب ، وإرسال رأس الشريط الصلب إلى الزعانف.بعد إدخال الحزام الصلب إلى جهاز الموازنة، يتم فتح مشبك المفتاح ، ويقوم جهاز الفرامل الصغيرة بالفرامل.إذا كان مركز الشريط الصلب لا تتزامن مع خط وسط الوحدة بعد الشريط الصلب يدخل الموازنة قرص، يمكن نقل رؤوس الشفرة اليسرى واليمنى من uncoiler إلى اليسار أو اليمين لمواءمة مركز الشريط الصلب إلى خط وسط الوحدة.يمكن أن تتحرك أيضا الرؤوس الشوكية اليسرى واليمين من decoiler إلى اليسار أو اليمين مع رأس واحد.

الهيكل: جهاز رأس مخروط مزدوج يسارًا ويمينًا ، صندوق رأس مخروط مزدوج ، جهاز مكبرات صغير ، جهاز ناقل وتحديد القاعدة.

متطلبات المهارات

القطر الخارجي للفكرة الفولاذية: Φ1500 Φ2200 مم

القطر الداخلي لفكرة الصلب: Φ610، Φ760mm

العرض: 600~1600 ملم

سمك: 4 ′′13 ملم

وضع حركة رأس المخروط: محرك هيدروليكي

قطر الاسطوانة الهيدروليكية المتحركة ذات الرأس المخروط: Φ125/Φ90 ملم

شكل رأس المخروط: التوسع الهيدروليكي والانكماش

قطر الاسطوانة الهيدروليكية للشفرة: Φ140/Φ100 ملم

المحرك الرئيسي للفك: AC4KW

سرعة الفك: 5.5m/min

طريقة الفرامل: الفرامل القرصية

نموذج الفرامل: 3×ADH205 الفرامل

طريقة فتح وإغلاق المشبك: ضغط الهواء

ثقب أسطوانة المشبك: Φ100mm

3، آلة تسوية القضيب المستقيم:

3.1:جهاز الرأس المستقيم:

الوظيفة: يتم مطابقة جهاز الرأس المستقيم والمجرفة مع الـ decoiler لتفكيك رأس الحزام الفولاذي ، وإرسال الحزام الفولاذي إلى آلة موازنة القضيب المستقيم.يتم مطابقة مجرفة مع الدوال الضغط مستقيم الرأس لتسوية رأس الشريط الصلب ومن ثم يتم إرسال الشريط الصلب إلى الدوال قرص، والمجرفة على نوع التفكيك.

الشكل الهيكلي: جهاز عجلة ضغط الرأس المستقيمة من نوع البوابة ، جهاز المبرحة ، جهاز هز المبرحة وغيرها من الأجزاء.

متطلبات المهارات

العرض: 600~1600 ملم

سمك: 4 ′′13 ملم

شكل التفريغ: التفريغ العلوي

أسطوانة تلسكوبية بالشفرة: Φ110/Φ80mm

أسطوانة العدو للشفرة: Φ140/Φ100mm

مادة الشفرة: 50Mn

أسطوانة المرنة المضغوطة: Φ125/Φ90mm

شكل محرك العجلات: محرك هيدروليكي 1QJM43-4.0

قطر أدوات الضغط: Φ320mm

أسطوانة عجلة مستقيمة: Φ125/Φ90mm

جهاز الشفرة: الشفرة الرأسية

3.2آلة تسوية القضيب

الوظيفة: جهاز الرأس المستقيم ، ومرور الضغط والمجرفة ، والتعاون مع decoiler لتفكيك رأس الشريط الصلب ، وإرسال الشريط الصلب إلى آلة التسوية القضيب.يتم الضغط الهيدروليكي على عجلة الزعانف لتثبيت حزام الصلب، ويتم تدوير المحرك الرئيسي لإرسال حزام الصلب إلى عجلة الزقاق. بعد أن يدخل حزام الصلب إلى آلة تسوية الزقاق،يتم الضغط على عجلة التسوية إلى مكان مناسب لتسوية رأس الشريطمسطحة، وإرسال شريط الفولاذ إلى آلة لحام القطع، والتعاون مع آلة لحام القطع لإكمال لحام القطع.

الهيكل: يتكون من جهاز الدوار الرأسي، جهاز الدوار القضيب، جهاز الدوار المستوي، جهاز التوصيل وأجزاء أخرى.

متطلبات المهارات

العرض: 600~1600 ملم

سمك: 3 ′′13 ملم

شكل و ضغط عجلة الزقاق: نوع عجلتين ، ضغط هيدروليكي

أسطوانة الضغط من خلال عجلة الزقاق: Φ140/Φ100mm

ضغط المحرك الرئيسي: AC22KW (ضبط سرعة تحويل التردد)

شكل ناقل العجلات المضغوطة والعجلات الموازنة: نشط بالكامل صعودا وهبوطا

قطر عجلة الزقاق × الطول: Φ230 × 1700mm

مادة أدوات القرصنة: 42CrMo

سرعة التسوية النشطة للضغط: ¥7m/min

شكل عجلة التسوية والضغط لأسفل: نوع عجلتين أعلى وأسفل ثلاث عجلات ، الضغط الهيدروليكي لأسفل

أسطوانة الضغط من خلال عجلة الزقاق: Φ200/Φ140mm

قطر × طول لفة التسوية: Φ200 × 1700mm

مادة عجلة التسوية: 42CrMo

صلابة و عمق إطفاء اللف: HRC58-62 ، عمق: 5-8mm

قطر لفة عمودية × ارتفاع: Φ200 × 300mm

هيكل الدوال الرأسي: دوال الرأسي المزدوج على شكل حرف "I"

مادة العجلات العمودية: 42CrMo

محرك تعديل عرض العجلة الرأسي: 2 × AC2.2KW

طريقة فتح وإغلاق المشبك: ضغط الهواء

ثقب أسطوانة المشبك: Φ100mm

4, آلة القطع العرضي (القطع الهيدروليكي)

الوظيفة: يستخدم لقطع رأس الحزام الصلب ، والبنية هي آلة قشر الغيلوتين.يتم تجهيز هيكل آلة القطع العرضي مع جهاز ضبط سريع للفضاء الجانبي من شفرات القطع العليا والسفلية.

متطلبات المهارات

زاوية القطع: 2.5 درجة

طريقة تعديل رد الفعل العكسي لشفرة القطع: تعديل الغريب للشفرة

حجم رد فعل شفرة القطع: عرض على المنضدة

نطاق ضبط رد فعل شفرة القطع: 0.1 ‰ 1 ملم

العرض الفعلي للشفرة: 1700mm

حجم قسم شفرة القطع: 850 × 140 × 35 مم

سمك القطع: 413 ملم (Q355)

مواد شفرة القطع: 6CrW2Si

ثقب أسطوانة القص الهيدروليكية: Φ320/Φ180mm

الضغط الهيدروليكي للشق: 812MPa

شكل القطع: القطع العلوي

1. عجلة محايدة

وظيفة: منع الشريط من التدفق ، مع وظيفة التركيز وتعديل العرض. يتم فتح هذه الآلة وإغلاقها يسارًا ويمينًا بواسطة الدوار الرأسي الذي تدفعه أسطوانة الزيت ،بحيث يدخل الفولاذ الشريط في قشر القطع بسلاسة، ولا ينحرف خلال عملية القطع.

الهيكل: يتكون من جهاز عجلة عمودية مدفوعة بمحرك، وجهاز عجلة حفر وأجزاء أخرى.

متطلبات المهارات

نطاق تعديل العرض: 600~1600mm

أسطوانة ضبط عرض القطاع الفولاذي: Φ125/Φ90mm

قطر العجلة العمودية × الارتفاع: Φ200 × 240mm

هيكل الدوار الرأسي: دوار الرأسي المزدوج

مادة العجلات العمودية: 42CrMo

قطر الدوار الرأسي مركز الانتقال × الارتفاع: Φ160 × 200mm

نموذج أسطوانة الدوار الرأسي الأمامي والخلفي: Φ63/Φ45mm

6"مقطع القرص"

الوظيفة: هذه الآلة هي واحدة من المعدات الرئيسية في وحدة التقطيع. غرضها هو قطع لفائف الفولاذ واسعة النطاق إلى لفائف الفولاذ ضيقة الشريط من عريضات مختلفة،وتوفير الفراغات المطلوبة لوحدات الأنابيب المطاطية، وحدات الانحناء البارد، الخ

هيكل المعدات: يتكون من جسم القطع القرص، جهاز النقل وهلم جرا. يتكون جسم القطع القرص من ثلاثة أقواس، والتي يمكن أن توفر دعما موثوقا جدا.

متطلبات المهارات

قطر عمود القطع: Φ360mm

مادة عمود الأداة: 42CrMo

صلابة وعمق إطفاء عمود القطع: HRC58-62 ، عمق: 5-8mm

مواصفات شفرة القطع: Φ360 × Φ600 × 30mm

مادة شفرة القطع: H13K

المسافة: 45# الفولاذ

حلقة مطاطية: بوليوريثان

المحرك الرئيسي: DC160kw، 1500r/min (Z4-250-12)

نموذج خفض سطح الأسنان الصلبة: ZSY400-80

سرعة القص: 10 ̊40 م/دقيقة

محرك الضغط: عجلة الدبوس المحرك الدورية AC2KW مع عجلة الديدان رفع المسمار

نموذج عمود الكاردان: SWC315DH2

طريقة تغيير الأداة: قوس بعد تحرك الأسطوانة الهيدروليكية

ثقب الاسطوانة: Φ110/Φ80mm

7آلة لف حافة النفايات

الوظيفة: يتم تثبيت الجهاز على جانبي القطع القرص، ويستخدم لتلف حواف الخردة بعد تقسيم القطع القرص إلى شرائط.

يتم تشغيل الجهاز بواسطة محرك عزم الدوران لدفع الجهاز المقلص لتلف حافة النفايات ، مما يجعل الاستفادة الكاملة من التوتر المستمر لمحرك عزم الدوران لجعل عملية التلف سلسة.عندما يتم الانتهاء من لف الملفوف، والأسطوانة الجانب غير الطاقة تسحب وتفريغ لتحقيق التفريغ التلقائي.

متطلبات المهارات

الشكل: فتح وإغلاق هيدروليكي للرأس المخروطي المزدوج

فتح الرأس المخروطية وإغلاق أسطوانة: Φ63/Φ36 مم

ثقب أسطوانة العصا المتحركة: Φ50/Φ36 ملم

سرعة التلف: 0-50m/min

قطر بكرة الاستيعاب: Φ1000 مم

قوة بكرة التلف: محرك العزم YLJ180-160-4

عرض التقطيع: ≤ نصف عرض اللوحة وسماكة اللوحة

8. فليبالاكومولاتور

الوظيفة: يستخدم لتخزين حزام الصلب وتعديل فرق السرعة بين القطع القرص والملفوف.

متطلبات المهارات

وضع التأرجح بين الجسر: هيدروليكي

قطر الأسطوانة الهيدروليكية: Φ110/Φ80mm

طول الحلقة وعمقها: 6800 × 2120mm

حجم الدوال: Φ105 × 1700mm

9جهاز التوتر

الوظيفة: يستخدم لفصل الشريط المقطوع وتحقيق ضبط التوتر ، ورفع المنصة يغذي الملف.

هيكل المعدات: يتكون من جهاز حاوية ، وجهاز رولر الضغط ، وجهاز رولر عمودي ، وجهاز فصل ، وجهاز التوتر ، وجهاز تغذية.

متطلبات المهارات

محرك تعديل عرض العجلة الرأسي: 2 × AC2.2KW

قطر العجلة العمودية × الارتفاع: Φ220 × 200mm

هيكل لفة عمودية: لفة عمودية واحدة

مادة العجلات العمودية: 42CrMo

شكل هيكل التوتر: أعلى اثنين التالي

قطر عجلة التوتر × الطول: Φ250mm × 1700mm

عدد عجلات التوتر: 3 عجلات

مادة عجلة التوتر: 42CrMo

صلابة و عمق إطفاء اللف: HRC58-62 ، عمق: 5-8mm

تخفيض التوتر في الدوار: الضغط الهيدروليكي

اضغط على الأسطوانة: Φ140/Φ100mm

ثقب أسطوانة رفع صفيحة التغذية: Φ110/Φ63mm

قطر العجلة × الطول: Φ250mm × 1900mm

قطر المنفصل: Φ350 × Φ190 × 10 (15) مم

مواد ورق الفصل: 50Mn

10. طوافة

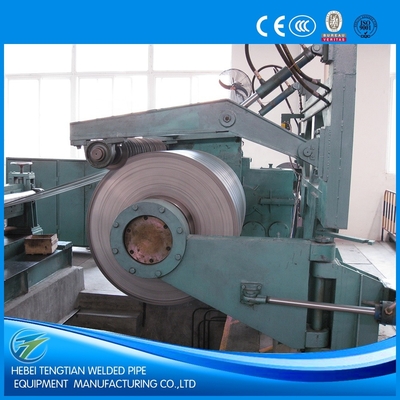

الوظيفة: الملف هو واحد من المعدات الرئيسية في وحدة التقطيع. فإنه يطوي أساسا الشريط بعد قطعها في لفائف، ويوفر عرض الملف المطلوب لوحدة الأنابيب الملحومة،وحدة الانحناء البارد، إلخ

هيكل المعدات: تتكون هذه الآلة من محرك ، ومركز تخفيف ، وفرامل ، وجهاز تدوير ، وجهاز تدوير فرعي من نوع البوابة ، ومدفوع التدليك ، وجهاز دعم المكعب.يتم توسيع عمود التشنج هيدروليكيا وتقليص وتشديد.

متطلبات المهارات

أقصى قطر للفول: Φ760mm

الحد الأقصى لوزن الملفوف: 35 طن

سرعة التلف: 1040m/min

المحرك الرئيسي للفول: DC250KW، 1500r/min

قطر الاسطوانة الهيدروليكية للتوسع والانكماش: Φ250/Φ120 ملم

شكل الفك العكسي: الفك الميكانيكي

قطر الاسطوانة الهيدروليكية للجهاز المتداول: Φ125/Φ90 ملم

وضعية وضع الأسطوانة المتدحرجة: على جانبي صندوق التروس

قطر الاسطوانة الهيدروليكية المتحركة لوجهة دعم الملف: Φ125/Φ90 ملم

جهاز ذراع الضغط: يعتمد على نوع البورتري

أسطوانة الضغط الخلفي: Φ125/Φ90 مم

11. إفراغ العربة

الوظيفة: يتم تركيب الآلة تحت بكرة الملف، ومع جهاز التدحرج في بكرة الملف،يتم تفريغ لفائف الصلب المقطوعة من الملف ويتم إرسالها لرفعها بواسطة رافعة ورشة العمل.

هيكل المعدات: يتكون أساسًا من آلية المشي ، والقفاز ، والأسطوانة ، والسكك الحديدية الموجهة ، إلخ. يتم تعيين مركز السكك الحديدية المرشدة مرة واحدة أثناء التثبيت.ويتم تشغيل آلية السفر عن طريق خفض cycloid لتحريك عربة، ويتم توصيل شاشة الاسطوانة بالعصا لجعلها ترتفع.

متطلبات المهارات

سرعة السفر للسيارة: ¥5 م/دقيقة

مسافة السفر من العربة: 3.5m

قوة محرك ناقل الحركة: AC3 KW

قطر الاسطوانة الهيدروليكية الرفعية × الدرب: Φ220 × 900 ملم

ضغط عمل النظام الهيدروليكي: 8-10 MPa

الدفع العلوي: 37T ((10MPa)

الحد الأقصى لوزن اللفافة: 35 طن

12.نظام الكهرباء والتحكم

12.1 الظروف البيئية للنظام الكهربائي

درجة الحرارة المحيطة: -10-40 درجة مئوية

الرطوبة: 95٪ بدون تكثيف

مصدر الطاقة: 380/220 فولت

التحكم الكهربائي: لا توجد اهتزازات قوية ولا توجد تركيبات للغازات التآكلية

جهاز التحكم: لا يوجد إشعاع مغناطيسي قوي

12.2 المواصفات القياسية للنظام الكهربائي

تتوافق مع GB50171----92 لوحة الهندسة التثبيت الكهربائي، ومركز التحكم الكهربائي وتصميم الاتصال الدائرة الثانوية ومواصفات القبول.

12.3 متطلبات الأداء العامة

التحكم الكهربائي يكمل بشكل رئيسي التحكم في العملية وتعديل الوحدة بأكملهاويستكمل عملية الترابط بين المعدات ذات الصلة في الوحدة لضمان أن معدات الوحدة بأكملها يمكن أن تؤدي الإجراءات المقابلة والمنظمة بشكل طبيعي، بشكل صحيح ودقيق وفقًا لمتطلبات الإنتاج والعملية.

المكونات الكهربائية للنظام الكهربائي تعتمد منتجات ذات أداء ممتاز، والمكونات الكهربائية المتقدمة والموثوقة،العدادات وغيرها من المعدات التي هي ناضجة محليا، المصنوعة محليا أو المصنعة في البلاد باستخدام التكنولوجيا الأجنبية، ويمكن شراؤها محليا تستخدم في النظام.

12.4 التكوين الكهربائي:

مدير العرض: سلسلة القارات

PLC: سيمنز

أجزاء الضغط المنخفض: تشينت، إل جي

أزرار التشغيل: تشينت، إل جي

الخزانة الكهربائية: GGD

13.النظام الهيدروليكي

يتكون النظام الهيدروليكي من محطة هيدروليكية، وكتلة صمام، خط أنابيب، الخ.

ضغط العمل في النظام: 10، 12 مبا

الضغط الاسمي لمضخة الزيت: 16 MPa

معدل التدفق: 73.5 لتر/م إلى إلى

الوسيط العامل: زيت هيدروليكي مضاد للفسخ N46#
