| مكان المنشأ: | خبي |
| اسم العلامة التجارية: | Tengtian |
| إصدار الشهادات: | CE, ISO9001, BV |
| رقم الموديل: | HG50 |
| اسم المنتج | آلة تصنيع الأنابيب الملحومة بتردد عالٍ 50 مم |
| قوة الشد | σb≤500 ميجا باسكال |
| نطاق السماكة | 1.7 مم وما إلى ذلك |
| سرعة الإنتاج | 20-80 متر/دقيقة |
| طول القطع | 6 أمتار، 7 أمتار، 8 أمتار...12 مترًا |
| نطاق حجم الأنبوب | φ12.7-50 مم |
| الضمان | سنة واحدة |
| نوع اللحام | لحام عالي التردد |

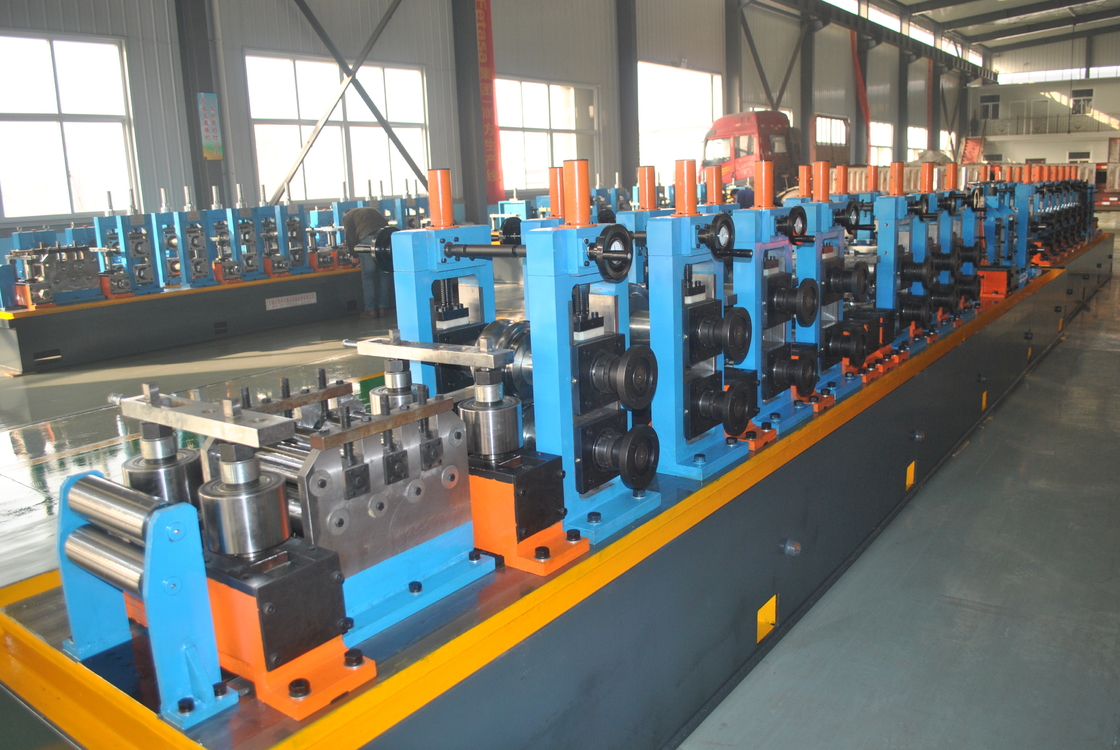

تم تصميم آلة تصنيع الأنابيب الملحومة بتردد عالٍ هذه لإنتاج أنابيب فولاذية دقيقة بما في ذلك الأشكال المستديرة والمربعة والمستطيلة للتطبيقات الصناعية. يتميز النظام بتصميم متقدم لمرور اللفائف للحصول على جودة فائقة ودقة الأبعاد.
| المعيار | SPHC, SPHT-2, SS 400, SS440, SS490 |
| المادة | فولاذ منخفض الكربون وفولاذ إنشائي منخفض السبائك |
| الخصائص الميكانيكية | σb≤520 ميجا باسكال، σs≤365 ميجا باسكال |
| عرض الشريط | 39-160 مم |
| سماكة الشريط | 0.5-2.5 مم |
| قطر الأنبوب | أنبوب دائري: φ12.7-50 مم |
| السماكة | 0.5-2.5 مم |
| الطول | 6 أمتار قياسية (أطوال مخصصة متوفرة) |
| دقة القطع | 0-6 مم |
| سرعة التشكيل | بحد أقصى 80 مترًا/دقيقة |
قص هيدروليكي مع قدرة لحام يدوية لربط أطراف الشريط. يتميز بالتركيز اليدوي لعروض الشرائط من 39-160 مم وسماكات من 0.5-2.5 مم.
| تشكيل القطر الخارجي للأنبوب | φ12.7-50 مم |
| سرعة التشكيل | 30-80 مترًا/دقيقة |
| حوامل التشكيل (أفقية) | 7 |
| حوامل التشكيل (رأسية) | 9 |
| المحرك الرئيسي | 132 كيلو واط |
تتميز بحركة أنبوب أوتوماتيكية بمحرك 3 كيلو واط ومحول تردد للتحكم في السرعة. تتضمن آلة تعبئة بسيطة مع محاذاة تعمل بالهواء المضغوط.
| الطاقة المقدرة للإخراج | 200 كيلو واط |
| تردد الإخراج | 350-420 كيلو هرتز |
| نظام التبريد | تبريد بالهواء والماء (تدفق 25 م³) |
| جهد الإدخال | ثلاث مراحل 380 فولت/50 هرتز |
