| اسم المنتج: | مطحنة الأنابيب الملحومة عالية التردد 50 مم مطحنة الأنابيب الملحومة عالية التردد آلة الصلب منخفض الكر | قوة الشد للمواد الخام: | σb ≥500 ميجا باسكال |
|---|---|---|---|
| السماكة: | 1.7 ملم الخ | الأعلى. سرعة الإنتاج: | 20 80 م / دقيقة |
| طول القطع الثابت: | 6 أمتار، 7 أمتار، 8 أمتار... 12 أمتار | نطاق حجم الأنبوب: | φ12.7-50 ملم |
| الضمان: | سنة واحدة | نوع اللحام: | لحام عالي التردد |
| الكلمات الرئيسية: | مطحنة الأنابيب الملحومة عالية التردد | ||
| إبراز: | طاحونة أنابيب 50mm hf,مصنع أنابيب الصلب منخفض الكربون,طاحونة أنابيب عالية التردد 50 ملم,Low Carbon Steel hf tube mill,50mm high frequency tube mill |
||

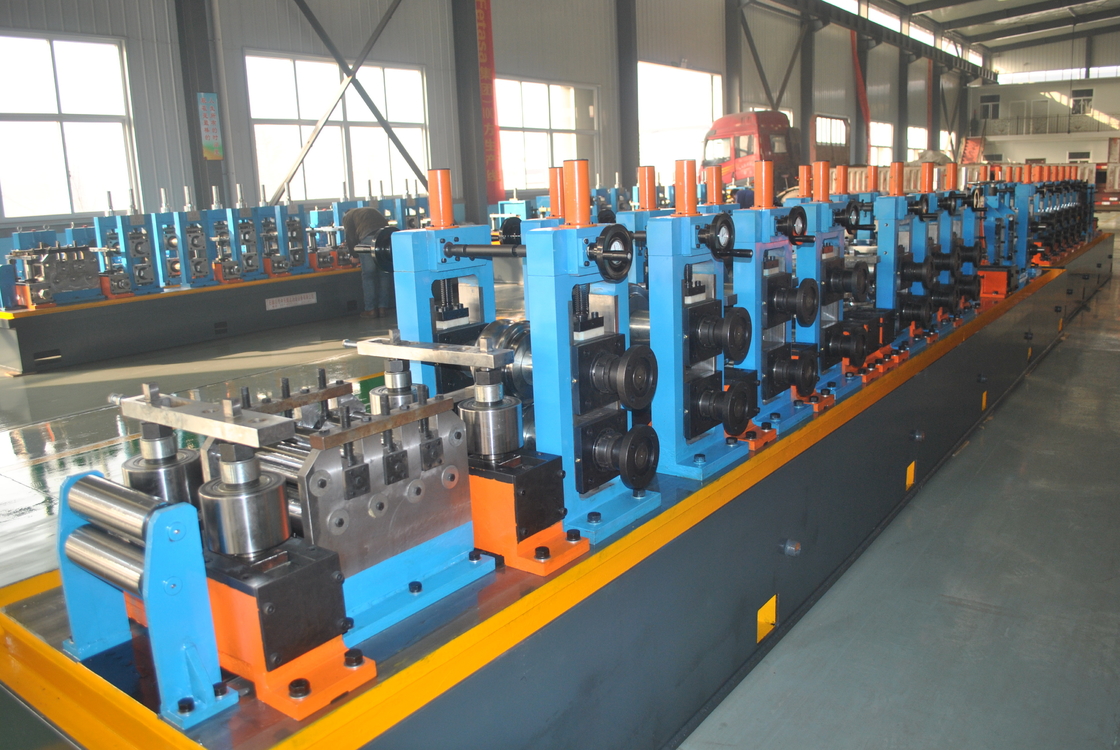

50mm منخفض الكربون الصلب أنبوب طاحونة آلة لصنع الأنابيب
1مقدمة عامة للآلة
段落
مقدمة عامة للآلةمقدمة عامة للآلة2مقدمة عامة للآلةمقدمة عامة للآلة4مقدمة عامة للآلة5
之关机,是非常?? 钱的一个买家,他的成品可以制作:圆管,方管,矩形管,这些成品都是工业上非常常用的,我们是非常专业的厂家
关机,重要卖点是1: 2: 3:
列阵
表格:1
| 1 | 4677 |
| 2 | 88000 |
| 3 | 678900000 |
| (1)المواد المواصفات: | |
| المعيار | SPHC،SPHT-2،SS 400،SS440،SS490 |
| المواد | الصلب المنخفض الكربون والصلب المنخفض السبائك للبناء |
| الخصائص الميكانيكية | σb≤520Mpa،σs≤365MPa |
| عرض الشريط | 39-160 ملم |
| سمك الشريط: | 0.5-2.5ملم |
| القطر الداخلي للملفات | Φ508mm |
| القطر الخارجي للملفات | Φ1300 φ1760mm |
| وزن الملف | ≤5T |
| (2)مواصفات الأنابيب | |
| قطر الأنابيب |
أنابيب مستديرة:φ12.7-50ملم سمك:0.5-2.5ملم |
| الطول | 6م |
| دقة قطع الأنابيب | 0-6ملم |
| سرعة التشكيل | ماكس 80m/min (ماكس الحجم والسمك لا يمكن أن تصل إلى السرعة القصوى) |
| (3) يجب على المشتري أن يقدم نفسه | |
| متجر العمل | 60x6m، H>5m ((الرافعة إلى الأرض) |
| القوة | حوالي 450 كيلوواط 380 فولت / 50 هرتز / 3 مراحل |
| المياه التبريد الدورة ((نظام كامل) |
التدفق:20T/h30 T/h حجم المسبح:30m3 |
|
الهواء المضغوط (النظام بأكمله) |
التدفق:5m3/min الضغط: 5-7kg/cm2 |
| كابل | كل الكابلات خارج آلتي ستشتريها بعد إصلاحها |
الثانيالمعلمات الرئيسية والمواصفات:
وهي مصممة لإنتاج أنابيب الصلب المصفحة، وتشمل الأنابيب المستديرة والأنابيب المربعة والأنابيب المشوهة.
اعتمادا على تصميم مرور لفة ، يمكن لخط الإنتاج تصنيع أنابيب الصلب المطاوئة مع معالجة عالية الجودة وتجميع دقة عالية.
الثالثكل ميكانيكي معايير ومواصفات:
(1) مكشوف
|
مضاعفةأجهزة التوسع والحافز
|
1.مزدوجأجهزة التوسع والحافز 2يحتوي على جزأين رئيسيين: الجسم الرئيسي وقاعدة ثابتة. 3مجهزة بنظام هوائي لتلبية احتياجات توسيع وتقليص وفرامل القضبان. 4يتكون القضيب من أربعة روابط بار التي يمكن أن تتحرك شعاعيا في نفس الوقت. 5يتم تثبيت الروابط ذات الأربعة قضبان في مجموعتين على عمودين على التوالي. يتم تشغيلها بواسطة أسطوانة الهواء ، وتتوسع وتقلص شعاعيا. |
|||||||||||||||
|
الوظيفة:
يستخدم للقطع بالتوازي ذيل شريط الصلب، الذي دخل للتو في المكدس، ورأس الشريط الخروج من uncoiler، ثم لحامهم معا.
الهيكل:
القص الهيدروليكي واللحام اليدوي عرض الصلب الشريط: 39mm-160mm سمك الصلب الشريط: 0.5-2.5mm طريقة التركيز: يدوي
(3)الكمبيوتر الدوار
|
|
||||||||||||||||||||||||
|
||||||||||||||||||||||||
|
||||||||||||||||||||||||

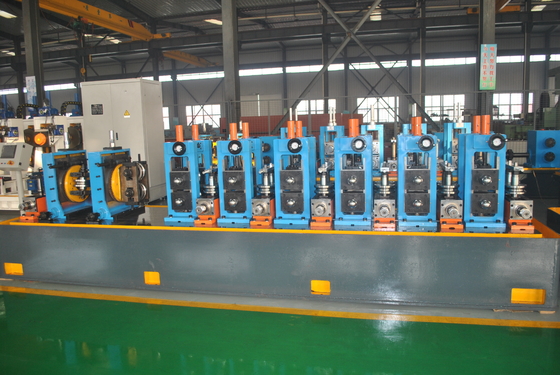

(4) آلة التشكيل والحجم
|
|
||||||||||||||||||||||
| صناعة الصناعة تتبنى مبدأ تشكيل نوع الدوار والحامد التحفيزي عالي التردد.يتم تغذية الشريط في آلة تشكيل من قبل جهاز التغذية في الطاحونة ودورة واصطدام الدوار تشكيل الشريط في الشكل المطلوببسبب الجلد والتأثير المرتبط به، يتم تركيز التيار عالي التردد على مفصل اللحام الذي يتم تسخينه بسرعة ويصل إلى درجة حرارة اللحام.يتم لحام خيط الأنابيب تحت ضغط أدوات الضغطيمكن الحصول على الأنابيب المطاطية النهائية مع الحجم المطلوب بعد التبريد والحجم والتصويب الأولي. | ||||||||||||||||||||||
|
(5) المنشار البارد
|
المنشار البارد يستخدم لقطع بدقة جميع أنواع أنابيب الإطار تلقائيًا.هذه الوحدة لديها ميزة قياس دقيقة جيدة، والآلات نقل أفضل ميزة، لذلك القدرة بسرعة ودقة المعالجة،بدون بور هي ميزة هذه الوحدة. |
|
| حجم أنبوب مربع | φ12.7-50ملم |
| المواد | (كيو235) |
| السرعة | ماكس. 80m/min |
| طول القطع | 7م |
| الدقة | ± 3 ملم |
| محرك القيادة | محرك خدمة 15 كيلوواط (ياسكاوا اليابان) |
| محرك التغذية | 4محرك خدمة بقوة 4 كيلوواط (ياسكاوا اليابان) |
| محرك قطع | محرك تردد متغير بقوة 11 كيلوواط |
(6) طاولة التشغيل
1.الأنابيب المنتهية تمر على طول طاولة التدحرج ويتم نقلها تلقائيًا إلى المقعد. ثم تقوم آلة التعبئة البسيطة بتعبئة الأنابيب على شكل هكساجون.
2تتضمن آلة التعبئة البسيطة حاوية ومعدات محاذاة تعمل بالهواء.
3محرك مقعد التدحرج: 3 كيلوواط
4أنبوب ذو حمولة هبوطية في اتجاهين
5مع محول تردد لتحكم سرعة التشغيل
(7) عجلة
(8)200 كيلوواط حاوية عالية التردد نوع البرد من الماء إلى الماء
(1) طاقة الخروج الاسمية: 200 كيلوواط
(2) الجهد المباشر الاسمي: UdN=235V
(3) التيار المستمر المسموح به: 1000A
(4) التردد الخارجي: f=350-420kHz
(5) الكفاءة الكلية: η≈90%
(6) شكل الرنين: الرنين المركب
(7) شكل مخرج الخزان: لا يوجد مخرج محول لحام.
(8) معامل التباطؤ: 0.5%
(9) طريقة اللحام: اللحام بالاندماج
(10) قدرة توزيع الطاقة: 260kVA
(11) الجهد الدخالي: نظام الأسلاك ثلاثي المرحلة 380V / 50Hz، 3 مرحلة 4
(12) التيار الإدخالي الاسمي: I=379A
(1) ضغط المياه العاملة: 0.32Mpa
(2) تدفق مياه التبريد: 25m3
(3) طاقة التبريد المرجعية: 60 كيلوواط
(4) التكوين القياسي (ملم): 2200×1250×2100
