| مكان المنشأ: | خبى |
| اسم العلامة التجارية: | TengTian |
| إصدار الشهادات: | CE, ISO9001, BV |
| رقم الموديل: | HG76 |
| الصفة | القيمة |
|---|---|
| اسم المنتج | طاحونة أنابيب آلية لحامية 3mm HF مستقيمة للأنابيب البناء |
| شكل الأنابيب | مربع ومستطيل |
| مواصفات المعدات | العميل المحدد |
| طريقة التشكيل | ضغط الدوار |
| طريقة اللحام | لحام التحريك عالي التردد |
| السرعة | 80 متر/دقيقة |
| الضمان | سنة واحدة |
| المواد | HRC منخفض الكربون |
| نوع التشكيل | التشكيل المباشر |
| متجر العمل | 120 × 10 م، H>7m (الرافعة إلى الأرض) |

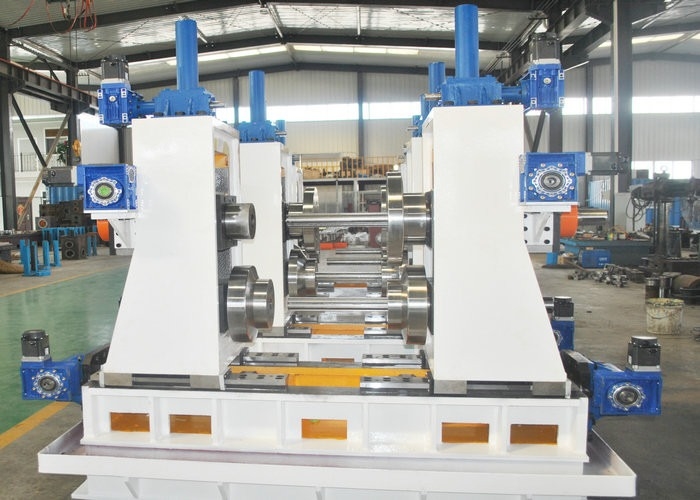

هذا خط إنتاج الأنابيب ذات الدقة العالية عالية التردد مصمم لتصنيع الأنابيب المربعة والمستطيلة.يحتوي النظام على تصميم ثقب نصف قطره مزدوج لتعزيز الأداء التشغيلي، كفاءة الإنتاج، واستقرار المنتج مع خفض تكاليف اللوح.
| 1سيارة التحميل | 2. المكشوف |
| 3وحدة التسوية | 4وحدة التسطيح |
| 5. آلة القطع واللحام الآلية | 6. المُكدّس |
| 7. تشكيل و قياس | 8.منشار بارد /منشار طحن /منشار طائر |
| 9. عجلة النقل + رف التفريغ | 10. آلة تحديد الصفائح التلقائية |
| 11. عجلة | 12مصفح التردد العالي |
| النموذج | نطاق طول الجانب | سمك | سرعة الإنتاج (m/min) | قوة المحرك (كيلوواط) | المساحة الميكانيكية (m3) |
|---|---|---|---|---|---|
| HG20 | 6×6-16×16 مم | 0.3-1 ملم | 30-120 | 55 | 7×50 |
| HG32 | 9×9-25×25 ملم | 0.3-2.0 ملم | 30-120 | 75 | 7×50 |
| HG50 | 12×12-40×40 ملم | 0.8-2.5 ملم | 30-110 | 110 | 7×60 |
| HG60 | 15×15-47×47 مم | 0.8 - 8 ملم | 30-100 | 132 | 7×65 |
| HG76 | 9 × 9-60 × 60 مم | 1-3 ملم | 30-100 | 320 | 8×80 |
| HG89 | 25×25-70×70 ملم | 1-4 ملم | 30-80 | 350 | 8×80 |
| HG114 | 35 × 35-89 × 89 مم | 1.5-5.0 ملم | 30-60 | 400 | 10 × 100 |
| HG165 | 47 × 47-129 × 129 مم | 3-7 ملم | 30-50 | 600 | 10 × 110 |
| HG219 | 89 × 89-172 × 172 مم | 4-8 ملم | 20-40 | 800 | 12×150 |
| HG273 | 89×89-214×214 مم | 4-10 ملم | 15-30 | 1000 | 18×160 |
| HG325 | 129×129-255×255 مم | 4-12 ملم | 10-30 | 1200 | 18×180 |
| HG426 | 129×129-335×335 مم | 4-16 ملم | 8-25 | 1400 | 18×180 |
| HG508 | 172×172-400×400 ملم | 4-20 ملم | 8-20 | 2000 | 21×180 |
التوسع التكنولوجي الأخيرمتاحة الآن للأنابيب المطاوئة المربعة تصل إلى 600 × 600 مم (HG600) والأنابيب المطاوئة المستديرة تصل إلى 765 مم (HG765).
