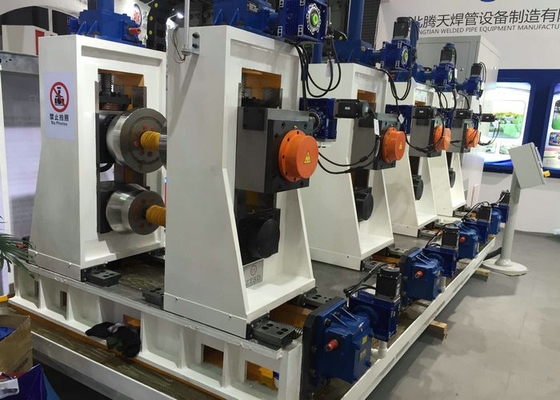

| اسم المنتج: | مطحنة الأنبوب الأوتوماتيكية الملحومة ذات التماس المستقيم 3 مم Hf لأنابيب البناء | شكل الأنبوب: | مربع ومستطيل |
|---|---|---|---|
| مواصفات المعدات: | العميل المحدد | طريقة التشكيل: | ضغط الأسطوانة |
| طريقة اللحام: | لحام الحث عالي التردد | السرعة: | 80 م/دقيقة |
| الضمان: | سنة واحدة | المواد: | منخفض الكربون HRC |
| نوع التشكيل: | تشكيل مباشر | ورشة عمل: | 120 × 10 م، الارتفاع > 7 م (الرافعة إلى الأرض) |
| إبراز: | مطحنة الأنبوب الملحومة HF ذات التماس المستقيم,مطحنة الأنبوب الملحوم 3 مم hf,مطحنة الأنبوب الأوتوماتيكي لأنابيب البناء |
||
حاوية عالية التردد صناعة الأنابيب ذات الخيط المستقيم مصنع الأنابيب الكامل الآلي
I. مقدمة
خط إنتاج الأنابيب عالية الدقة عالية التردد لحام هو أساسا لإنتاج الأنابيب المربعة والأنابيب مستطيلة.تحسين طبيعة التشغيل والبيئة والسلامة وخصائص الإنتاج، وخفض تكلفة الدوال لضمان كفاءة عالية، مطحنة الأنابيب التلقائية الكاملةيتبنى نمط الحفرة ذات القطر المزدوج
إرشادات التصميم
● تحسين الأداء التشغيلي وأداء الإنتاج
● تحسين البيئة والأمن في العمليات
● تحسين استقرار المنتج
● تحسين إنتاجية المنتج
● خفض تكاليف الطلاء.
تكوين المعدات
| 1سيارة التحميل | 2. المكشوف |
| 3وحدة التسوية | 4وحدة التسطيح |
| 5. آلة القطع واللحام الآلية | 6. المُكدّس |
| 7. تشكيل و قياس | 8.منشار بارد /منشار طحن /منشار طائر |
| 9. عجلة النقل + رف التفريغ | 10. آلة تحديد الصفائح التلقائية |
| 11. عجلة | 12مصفح التردد العالي |
IV. مواصفات معايير المنتج
| النموذج | طول الجانب النطاق | سمك | سرعة الإنتاج (m/min) | قوة المحرك ((KW) | المنطقة الميكانيكية |
| (م3) | |||||
| HG20 | 6 × 6 ~ 16 × 16 مم | 0.3 -1 ملم | 30 - 120 | 55 | 7 × 50 |
| HG32 | 9 × 9 ~ 25 × 25 ملم | 0.3 - 2.0 ملم | 30 - 120 | 75 | 7 × 50 |
| HG50 | 12 × 12 ~ 40 × 40 مم | 0.8 - 2.5 ملم | 30 - 110 | 110 | 7 × 60 |
| HG60 | 15 × 15 ~ 47 × 47 مم | 0.8 - 3 ملم | 30 - 100 | 132 | 7 × 65 |
| HG76 | 9 × 9 ~ 60 × 60 ملم | 1 - 3 ملم | 30 - 100 | 320 | 8 × 80 |
| HG89 | 25 × 25 ~ 70 × 70 مم | 1 - 4 ملم | 30 - 80 | 350 | 8 × 80 |
| HG114 | 35 × 35 ~ 89 × 89 مم | 1.5 - 5.0 ملم | 30 - 60 | 400 | 10 × 100 |
| HG165 | 47 × 47 ~ 129 × 129 مم | 3 - 7 ملم | 30 - 50 | 600 | 10 × 110 |
| HG219 | 89 × 89 ~ 172 × 172 مم | 4 - 8 ملم | 20 - 40 | 800 | 12 × 150 |
| HG273 | 89 × 89 ~ 214 × 214 مم | 4 - 10 ملم | 15 - 30 | 1000 | 18 × 160 |
| HG325 | 129 × 129 ~ 255 × 255 مم | 4 - 12 ملم | 10 - 30 | 1200 | 18 × 180 |
| HG426 | 129 × 129 ~ 335 × 335 ملم | 4 - 16 ملم | 8 - 25 | 1400 | 18 × 180 |
| HG508 | 172 × 172 ~ 400 × 400 مم | 4 - 20 ملم | 8 - 20 | 2000 | 21 × 180 |
| التوسع الأخير في تكنولوجيا الأعمال، إضافة المشاريع المتاحة | |||||
| HG600 | خط إنتاج للأنابيب الملحومة المربعة، الحد الأقصى لطول الجانب من الأنابيب هو 600 × 600mm. | ||||
| HG765 | خط إنتاج للأنابيب المطاوئة المستديرة، أقصى قطر للأنابيب هو 765mm. | ||||
