تفاصيل المنتج:
شروط الدفع والشحن:
|
| الاسم: | قطع لفائف الشريط 80 م / دقيقة آلة قطع الفولاذ المعدني منخفض الكربون | المواد القابلة للتطبيق: | الصلب |
|---|---|---|---|
| مواصفات المعدات: | العميل المحدد | طريقة التشكيل: | ضغط الأسطوانة |
| طريقة اللحام: | لحام الحث عالي التردد | السرعة: | 80 م / دقيقة |
| الضمان: | سنة واحدة | المواد: | منخفض الكربون HRC |
| نوع التشكيل: | تشكيل مباشر | ورشة عمل: | 120 × 10 م، الارتفاع > 7 م (الرافعة إلى الأرض) |
| إبراز: | 80m / min آلة حز الفولاذ المعدني,آلة قطع الفولاذ منخفض الكربون,خط حز لفائف الصلب المجلفن |
||
قطعة شريط لفائف 80m / min الصلب المعدني الصلب منخفض الكربون آلة قطع
I. مقدمة

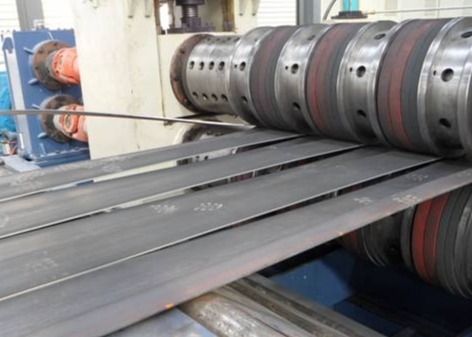

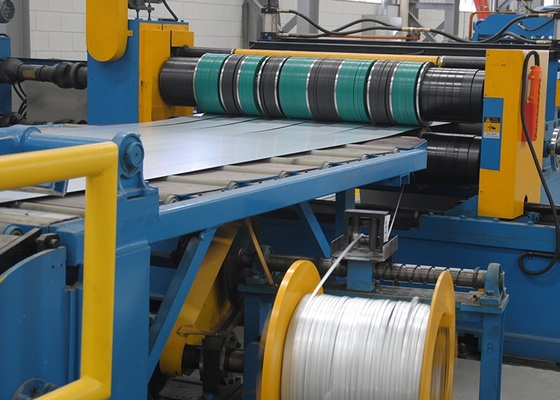

تستخدم آلة التقطيع لقطع صفيحة الصلب الملفوفة إلى عدة أشرطة فولاذية بعرض معين على طول الاتجاه الطويلويتم استخدام خط إنتاج وحدة التقطيع لقطع لوحة الصلب الملفوفة إلى عدة أشرطة فولاذية ذات عرض معين على طول الاتجاه الطويل. It can be wound into steel strip coils to provide raw material strip steel coils that meet the requirements for cold-formed welded pipe production lines and high-frequency straight seam welded pipe production linesتنقسم هذه الوحدة إلى نوع هيدروليكي كامل ونوع ميكانيكي ، والذي له خصائص الكفاءة العالية وانخفاض الاستهلاك والدقة العالية.
II. مزايا المنتج
هذه الوحدة هي منتج ميكانيكي كهربائي و هيدروليكي متكامل، مع سلسلة من المزايا مثل التكنولوجيا المتقدمة، التكنولوجيا الناضجة، عملية مريحة، صيانة بسيطة،التصنيع المتطور ودرجة عالية من الأتمتة.
الغرض من هذه الوحدة هو تغذية شريط الصلب ، وقطع الرأس والذيل بعد التغذية ، وتفكيك وتسوية ، ثم تغذية شريط الصلب إلى قطعة القرص بواسطة جهاز تسوية.حسب احتياجات عملية الإنتاج، يتم تقطيعها إلى شرائط فولاذية من مواصفات معينة ، والتي يتم تفريغها وتعبئتها بعد تخزين الحلقة ، وتلفيل التوتر ، وأخيرا تخزينها للتخزين.
خط كامل من الوحدة تبني نظام التحكم الكهربائي PLC، DC كامل تنظيم السرعة الرقمية
تكوين المعدات
| لا. | الاسم | كمية |
| 1 | الوقوف على الدوار | 1 |
| 2 | عربة التحميل | 1 |
| 3 | مُكشّف | 1 |
| 4 | جهاز الرأس المستقيم | 1 |
| 5 | آلة موازنة القضيب | 1 |
| 6 | قطع على طول القطع | 1 |
| 7 | ألقاء الدوال | 1 |
| 8 | آلة التكديس | 1 |
| 9 | جهاز عجلة عمودية | 1 |
| 10 | قشر القرص | 2 |
| 11 | طواحين الخردة | 1 |
| 12 | جهاز التخزين | 1 |
| 13 | جهاز الفصل المسبق | 1 |
| 14 | جهاز التوتر | 1 |
| 15 | عجلة | 1 |
| 16 | عربة التفريغ | 1 |
| 17 | نظام هيدروليكي | 1 |
| 18 | نظام التحكم الإلكتروني | 1 |
IV. مواصفات معايير المنتج
| المواصفات | السماكة | العرض |
كوب وزن |
انتهى عرض المنتج |
عدد الشرائط المقطعة |
القص السرعة |
الطابق الفضاء |
عمود الأداة قطرها |
| 2.5×800 | 0.5-3ملم | 400-800ملم | 12 | ≥30 ملم | ≤20 | 70m/min | 20 × 10 | 200 |
| 3 × 1250 | 0.5-3ملم | 800-1250 ملم | 18T | ≥30 ملم | ≤15 | 60m/min | 20 × 10 | 220 |
| 3×1600 | 0.5-3ملم | 900-1600ملم | 20T | ≥40 ملم | ≤13 | 60m/min | 21 × 11 | 240 |
| 4×1600 | 0.5-4ملم | 900-1600ملم | 25T | ≥60 ملم | ≤13 | 50m/min | 21 × 11 | 260 |
| 6×1600 | 1-6ملم | 900-1600ملم | 30T | ≥60 ملم | ≤10 | 40m/min | 21 × 11 | 260 |
| 8×2000 | 2-8 ملم | 900-2000ملم | 35T | ≥ 70 ملم | ≤6 | 30m/min | 30 × 11 | 300 |
| 10×2200 | 3-10ملم | 900-2200ملم | 35T | ≥80 ملم | ≤5 | 25m/min | 35 × 11 | 320 |
| 12×2200 | 3-12ملم | 900-2200ملم | 35T | ≥100 ملم | ≤5 | 20m/min | 38 × 11 | 320 |
| 16×2500 | 4-16ملم | 900-2500ملم | 35T | ≥100 ملم | ≤5 | 20m/min | 38 × 11 | 400 |
| 20×2500 | 6-20ملم | 900-2500ملم | 35T | ≥100 ملم | ≤4 | 20m/min | 38 × 11 | 480 |

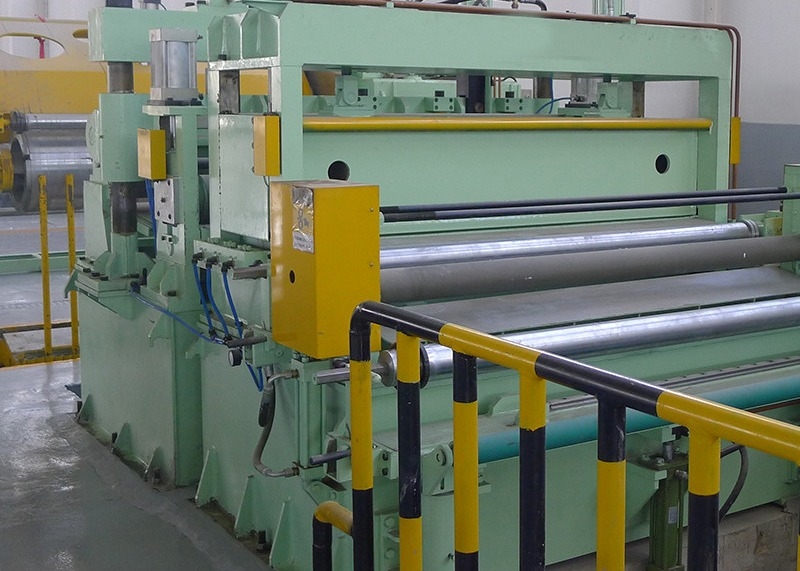

V. مظهر المصنع
