| مكان المنشأ: | خبي |
| اسم العلامة التجارية: | Tengtian |
| إصدار الشهادات: | CE,ISO9001,BV |
| رقم الموديل: | HG76 |
| الصفة | القيمة |
|---|---|
| اسم المنتج | مطحنة الأنابيب الدقيقة دائرية 76 ملم محطة أنابيب الصلب الكربوني الدقة |
| المواد | HRC، CRC، الفولاذ المغلف |
| قطر الأنابيب | 25-76 ملم |
| سمك الأنابيب | 1.0-3.0ملم |
| نوع اللحام | لحام التردد العالي |
| شكل الأنابيب | مستديرة، مربعة، مستطيلة |
| مواد الأدوات | Cr12/SKD11 |

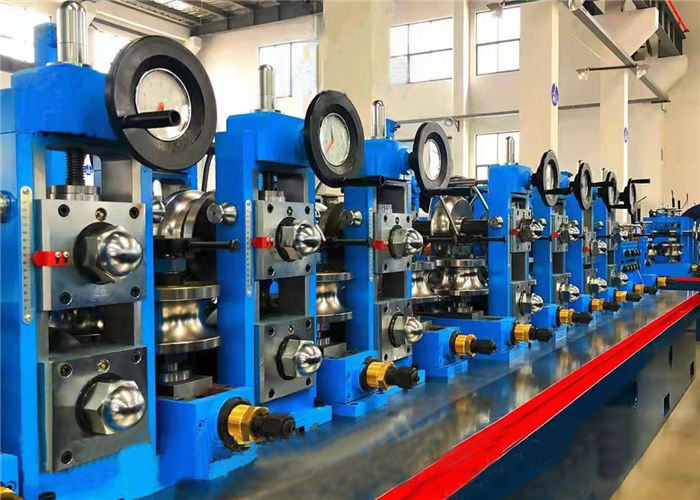

تم تصميم خط مصنع أنابيب HG76 عالية التردد للأنابيب الملحومة المستقيمة لتصنيع أنابيب الصلب الملحومة بدقة.دمج تكنولوجيا صناعة الأنابيب المتقدمة من مصادر محلية ودولية، هذا النظام ينتج أنابيب بأحجام وأشكال مختلفة مع الحفاظ على دقة استثنائية.
| المعيار | YB189-64 |
| المواد | الصلب المنخفض الكربون والصلب المنخفض السبائك للبناء |
| الخصائص الميكانيكية | σb≤380Mpa، σs≤275MPa |
| عرض الشريط | 80-240ملم |
| سمك الشريط | 1.0-3.0ملم |
| هوية الملفات | Φ508mm |
| زائدة من الملفات | φ1800mm |
| وزن الملف | ≤4T |
| قطر الأنابيب المستديرة | Φ25-φ76mm |
| حجم الأنابيب المربعة | 25x25-60x60ملم |
| سمك الأنابيب | 1.0-3.0ملم |
| الطول النهائي للأنابيب | 4-8m |
| دقة طول القطع | ± 2 ملم |
| سرعة التشكيل | 40-100m/min |
عرض 6 أمتار، طول 80 أمتار، ارتفاع 5 أمتار على الأقل من سقف السكك الحديدية إلى الأرض.
| النموذج | نطاق القطر | سمك الأنابيب | سرعة الخط (م/دقيقة) |
|---|---|---|---|
| HG20 | 8-25.4MM | 0.3-1.2MM | 120 |
| HG32 | 10-32MM | 1.4-1.5MM | 120 |
| HG50 | 16-76MM | 0.7-2.5MM | 30-120 |
| HG76 | 25-76MM | 1-4MM | 30-100 |
| HG89 | 32-89MM | 1-4.5MM | 30-80 |
| HG114 | 45-114MM | 1.5-5.0MM | 30-60 |
| HG165 | 60-165MM | 3-7MM | 30-50 |
| HG219 | 114-219MM | 4-8MM | 20-40 |
| HG273 | 114-273MM | 4-10MM | 15-30 |
| HG325 | 165-325MM | 4-10MM | 10-30 |
| HG426 | 165-426MM | 4-12.7MM | 8-25 |
| HG508 | 219-508MM | 4-16MM | 8-20 |
